LM76002RNPT

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck Yes 300KHz~2.2MHz Adjustable 1 57V 1V 60V 3.5V QFN 贴片安装
供应商型号: LM76002RNPT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 LM76002RNPT

LM76002RNPT概述

    LM76002/LM76003 技术手册解析

    产品简介


    LM76002 和 LM76003 是由德州仪器(Texas Instruments)生产的同步降压电压调节器。这两款器件均支持从3.5V到60V的输入电压范围,其中LM76002的最大输出电流为2.5A,而LM76003则可达到3.5A。这些产品特别适用于多种工业应用,包括电信基础设施、资产和车队管理系统、视频监控以及可编程逻辑控制器等。

    技术参数


    - 输入电压范围:3.5V 至 60V(最高可达65V)
    - 输出电流:
    - LM76002:2.5A
    - LM76003:3.5A
    - 输出电压范围:1V 至 95% 输入电压
    - 静态电流:在调节状态下为15µA
    - 转换效率:见图
    - 启动时间:内部软启动时间为6.3ms
    - 保护功能:包括逐周期电流限制、短路保护、过温关断保护等
    - 开关频率范围:300kHz 至 2.2MHz

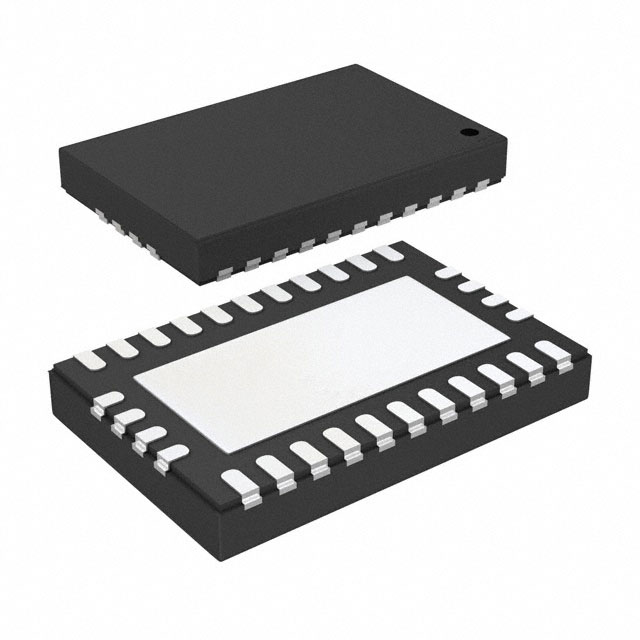

    - 封装:WQFN 30引脚无引线塑料封装

    产品特点和优势


    - 集成同步整流:无需外部肖特基二极管,简化设计
    - 宽电压转换范围:支持高至65V的输入电压,适应多种应用需求
    - 系统级功能:如电源良好标志、精度使能、软启动、电压跟踪能力等,提供灵活且易于使用的解决方案
    - 保护机制完善:包括输入欠压锁定、热关断、逐周期电流限制及短路保护等
    - 卓越的EMI性能:采用优化的PCB布局和散热设计,确保出色的电磁干扰抑制能力

    应用案例和使用建议


    典型应用案例:
    - 电信基础设施:如基站电源管理,要求高可靠性及大电流输出
    - 车队管理系统:适用于车载设备,需要稳定的供电环境
    使用建议:
    - 确保输入电容CIN紧挨着PVIN引脚放置,以减少噪声影响
    - 根据负载情况调整开关频率,改善轻载时的效率
    - 使用合适的电阻网络设置输出电压,避免输出不稳定
    - 遵循制造商提供的参考设计进行PCB布局,特别是热管理和EMI抑制方面

    兼容性和支持


    - 兼容性:与现有电路板的兼容性良好,可以方便地替换原有产品
    - 支持与维护:TI提供详尽的技术文档、工具软件支持及社区交流平台,帮助用户快速解决问题

    常见问题与解决方案


    1. 如何确保输入电压稳定?
    - 解决方案:使用输入电容CIN进行滤波,减小电压波动。

    2. 负载电流增加时,效率下降怎么办?
    - 解决方案:调整开关频率或启用轻载优化模式,提高工作效率。

    3. 设备温度过高怎么办?
    - 解决方案:检查散热措施是否到位,确保足够的散热面积和通风条件。

    总结和推荐


    综上所述,LM76002和LM76003凭借其高效率、强大的保护功能和广泛的适用性,在工业自动化领域具有明显的优势。无论是从易用性还是可靠性角度来看,它们都是值得推荐的产品。如果你正在寻找一款高性能的同步降压转换器来满足复杂的应用需求,那么LM76002和LM76003无疑是一个理想的选择。

LM76002RNPT参数

参数
开关频率 300KHz~2.2MHz
最小输入电压 3.5V
最大输出电压 57V
拓扑 Buck
最小输出电压 1V
输出数量 1
输出类型 Adjustable
同步整流器 Yes
功能 Step-Down
最大输入电压 60V
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LM76002RNPT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM76002RNPT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LM76002RNPT LM76002RNPT数据手册

LM76002RNPT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 21.0866
2000+ ¥ 20.5505
3000+ ¥ 20.0144
库存: 27000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 21086.6
