LM2840XQMK/NOPB

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck No 550KHz Adjustable 1 34V 765mV 42V 4.5V TSOT-23-6 贴片安装,黏合安装
供应商型号: LM2840XQMK/NOPB
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 LM2840XQMK/NOPB

LM2840XQMK/NOPB概述


    产品简介


    LM284x SIMPLE SWITCHER® 4.5-V 至 42-V 输入 DC/DC 降压调节器
    LM284x 系列是来自德州仪器(Texas Instruments)的 SIMPLE SWITCHER® 调节器,它是一款非同步降压直流-直流转换器,适用于广泛的输入电压范围(4.5 V 至 42 V)。LM2840、LM2841 和 LM2842 分别可以提供最高 100 mA、300 mA 和 600 mA 的输出电流。这些调节器因其高效能和紧凑设计而广泛应用于各种便携式设备和工业分布式电源系统中。

    技术参数


    输入电压
    - 4.5 V 至 42 V
    输出电流
    - LM2840:100 mA
    - LM2841:300 mA
    - LM2842:600 mA
    反馈引脚电压
    - 0.765 V
    工作频率
    - X 选项:550 kHz
    - Y 选项:1.25 MHz
    静态电流
    - 典型值:16 µA
    工作温度范围
    - -40°C 至 125°C
    封装
    - SOT-6L(1.60 mm x 2.90 mm)

    产品特点和优势


    1. 广泛的输入电压范围:LM284x 支持 4.5 V 至 42 V 的宽输入电压范围,适用于不同电源环境下的应用。
    2. 高效率:典型情况下可达到 85% 的效率,且具有低导通电阻(RDSON),实现高效转换。
    3. 多样的输出电流选择:三种型号分别提供不同的输出电流选项,以满足不同负载需求。
    4. 内部补偿:内部补偿机制简化了外部电路的设计和调试。
    5. 小巧的封装:采用小型 SOT-6L 封装,节省 PCB 空间,特别适合便携式和紧凑型设计。

    应用案例和使用建议


    应用案例
    - 电池供电设备
    - 工业分布式电源应用
    - 便携式媒体播放器
    - 便携式手持设备
    使用建议
    - 当设计高功率密度系统时,选择 LM2842 型号,因其最大输出电流可达 600 mA,适用范围更广。
    - 对于需要高精度输出的应用,可以通过调整反馈电阻来精确设定输出电压。
    - 在使用过程中,注意散热管理,尤其是在高负载状态下,以避免过热情况。

    兼容性和支持


    LM284x 系列与多种外部组件兼容,设计上支持简单易用的布局。德州仪器为用户提供全面的技术支持,包括在线文档、论坛和技术支持热线,确保用户能够快速解决问题并获得最佳的使用体验。

    常见问题与解决方案


    1. 问:如何降低静态电流?
    - 答:通过将 SHDN 引脚拉低到 GND 可以使设备进入关断模式,从而将静态电流降至约 16 µA。
    2. 问:出现过热问题怎么办?
    - 答:建议在 PCB 设计中增加散热片或采用更大散热面积的散热器。同时确保工作温度不超过 125°C,以避免触发热保护机制。
    3. 问:如何设置软启动时间?
    - 答:可以通过外接 RC 电路连接至 SHDN 引脚实现软启动时间的定制化设置。

    总结和推荐


    总体来看,LM284x 系列 DC/DC 降压调节器凭借其广泛的输入电压范围、高效率和紧凑设计,在电池供电和便携式设备等领域有着出色的表现。特别是对于需要高精度输出电压和低静态电流的应用场合,这些调节器是一个不错的选择。德州仪器提供的强大技术支持也使得这些产品在实际应用中更为可靠和方便。因此,我推荐这一系列的产品用于相关应用场景。

LM2840XQMK/NOPB参数

参数
输出类型 Adjustable
最大输出电压 34V
开关频率 550KHz
同步整流器 No
拓扑 Buck
最小输出电压 765mV
最小输入电压 4.5V
最大输入电压 42V
输出数量 1
功能 Step-Down
3.05mm(Max)
1.75mm(Max)
1mm(Max)

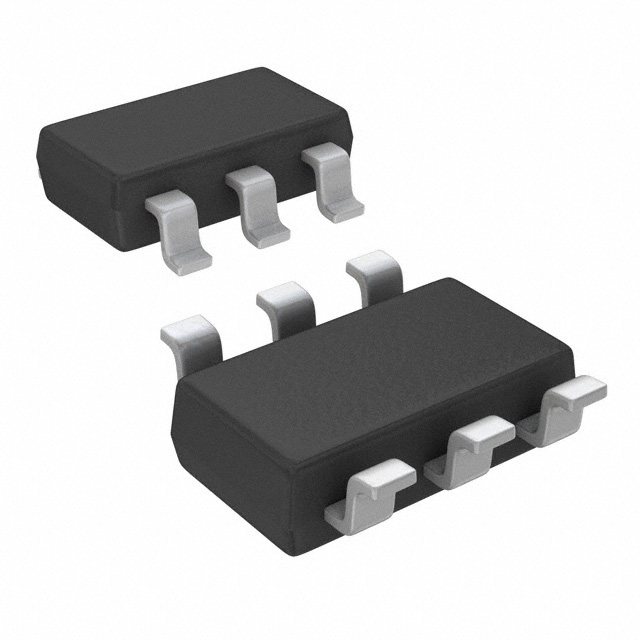

通用封装 TSOT-23-6
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LM2840XQMK/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM2840XQMK/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LM2840XQMK/NOPB LM2840XQMK/NOPB数据手册

LM2840XQMK/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 12
100+ ¥ 11.6
500+ ¥ 11.3
库存: 1000
起订量: 10 增量: 1000
交货地:
最小起订量为:10
合计: ¥ 120
