LM34917ATL/NOPB

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck No 2MHz Adjustable 1 30V 2.5V 33V 8V DSBGA-12 贴片安装,黏合安装
供应商型号: LM34917ATL/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 LM34917ATL/NOPB

LM34917ATL/NOPB概述

    LM34917A Ultra Small 33V, 1.25A Constant On-Time Buck Switching Regulator

    1. 产品简介


    LM34917A 是一款高性能的降压型开关稳压器,能够为负载提供至少1.25A的电流。这款高效能、低成本的电源转换器具备内置的N沟道功率开关,适用于多种应用场景,如点对点电源调节和非隔离式降压调节器。它在各种工业和消费电子产品中广泛使用,满足严格的电压和电流需求。

    2. 技术参数


    - 输入电压范围: 8V 至 33V
    - 最大输入电压: 约35V(过压保护)
    - 最大开关频率: 2 MHz
    - 启动阈值: VCC = 6.6V 至 7.4V
    - 输出电压调整范围: 可调
    - 工作温度范围: -40°C 至 +125°C
    - 绝对最大额定值:
    - VIN至RTN: 50V
    - BST至RTN: 64V
    - SW至RTN: -1.5V
    - BST至VCC: 50V
    - VIN至SW: 50V
    - BST至SW: 14V
    - VCC至RTN: 14V
    - SGND至RTN: -0.3V至+0.3V

    3. 产品特点和优势


    LM34917A 的关键特点和优势包括:
    - 高效节能:通过恒定导通时间控制实现高效率,无需外部补偿电路。
    - 快速瞬态响应:无需外部补偿,保证快速负载变化时的稳定输出。
    - 灵活的输出电压调节:可通过外部电阻轻松调整输出电压。
    - 热关断和过压保护:防止异常条件下的损坏。
    - 智能电流限制:根据输入和输出电压动态调整电流限制,减少电路损坏风险。

    4. 应用案例和使用建议


    应用案例:
    - 点对点电源调节: 在嵌入式系统中作为核心供电模块,为CPU和外设提供稳定电压。
    - 非隔离式降压调节器: 在需要较高输入电压的应用场景中,如工业控制和汽车电子。

    使用建议:
    - 设计注意事项: 在设计电路时需确保输入电容和输出电容符合要求,以保证系统稳定运行。
    - 优化方案: 调整外部电阻值可以进一步优化系统的性能和效率。

    5. 兼容性和支持


    - 兼容性: LM34917A 支持多种电源配置,可与其他常见的电源组件配合使用。
    - 厂商支持: 提供详尽的技术文档和在线技术支持,帮助用户解决问题和优化设计。

    6. 常见问题与解决方案


    - 问题1: 输入电压超过34.8V怎么办?
    - 解决方案: 当输入电压超过34.8V时,内部过压保护会自动关闭电源以防止损坏。
    - 问题2: 如何进行远程关机?
    - 解决方案: 将RON/SD引脚电压降低到0.65V以下即可实现远程关机。

    7. 总结和推荐


    总结: LM34917A 是一款高效、灵活且易于集成的降压开关稳压器。它拥有出色的热管理和保护机制,使得在各种严苛条件下依然能保持稳定的工作状态。无论是在工业控制还是消费电子领域,LM34917A都是一个非常值得推荐的选择。
    推荐: 强烈推荐在需要高效率和高可靠性的应用场景中使用LM34917A,尤其是在高输入电压和大负载电流的情况下。

LM34917ATL/NOPB参数

参数
最小输入电压 8V
同步整流器 No
最大输入电压 33V
拓扑 Buck
最小输出电压 2.5V
最大输出电压 30V
输出数量 1
输出类型 Adjustable
开关频率 2MHz
功能 Step-Down
2.33mm(Max)
1.99mm(Max)
410μm(Max)
通用封装 DSBGA-12
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

LM34917ATL/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM34917ATL/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LM34917ATL/NOPB LM34917ATL/NOPB数据手册

LM34917ATL/NOPB封装设计

查看详情并下载
Symbol
Footprint

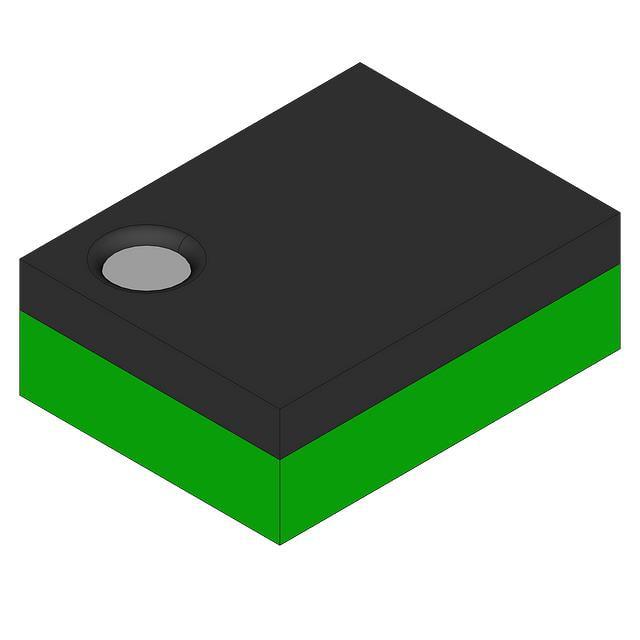

3D Model
