LM53601AQDSXTQ1

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 德州仪器 降压转换芯片, 最大输出6 V 1A, 最大输入36 V, 可调输出
供应商型号: LM53601AQDSXTQ1
供应商: 国内现货
标准整包数: 50

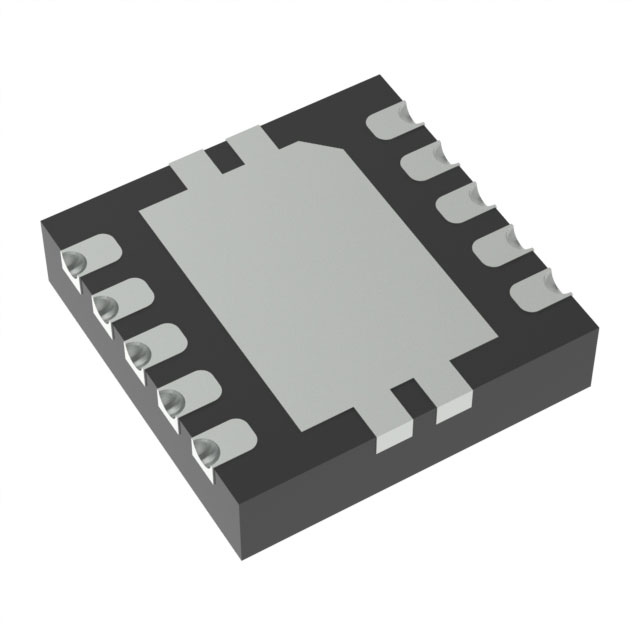

TEXAS INSTRUMENTS DC-DC稳压器 LM53601AQDSXTQ1

LM53601AQDSXTQ1概述


    产品简介


    LM53600-Q1 和 LM53601-Q1 是德州仪器(Texas Instruments)推出的汽车级同步降压直流-直流转换器。这两款器件主要用于汽车应用,可以提供稳定的3.3V、5V或可调输出电压。LM53600-Q1 支持高达650mA的负载电流,而LM53601-Q1 支持高达1000mA的负载电流。这些转换器的特点是具备宽泛的工作输入电压范围(3.55V到36V,瞬态可达42V),并且具有强制PWM模式选择、软启动、过流保护和欠压锁定(UVLO)等功能。

    技术参数


    - 额定温度范围:-40°C至125°C环境工作温度;-40°C至150°C结点温度。
    - 输入电压范围:3.55V至36V(瞬态可达42V)。
    - 输出电压选项:固定3.3V、5V或可调输出。
    - 最大负载电流:LM53600-Q1为650mA,LM53601-Q1为1000mA。
    - 开关频率:2.1MHz(可选启用扩展频谱)。
    - 静态电流:仅23µA(待机模式下仅1.8µA)。
    - 封装形式:10针裸焊盘封装(WSON 3mm x 3mm)。

    产品特点和优势


    - 汽车级认证:符合AEC-Q100标准,适合汽车应用。
    - 高效率:内置软启动电路和内部补偿,实现高效能和出色的瞬态响应。
    - 扩展频谱:可选的扩展频谱功能有助于减少EMI干扰。
    - 外部组件少:设计简单,占用板面空间小,易于制造。
    - 集成度高:包含RESET输出、软启动、电流限制和UVLO等功能,无需额外的外围元件。

    应用案例和使用建议


    应用场景:
    - 汽车摄像头系统。
    - 驾驶辅助系统。
    - 汽车车身控制系统。
    使用建议:
    - 在汽车环境中,务必注意高瞬态电压的处理。建议使用外部电容进行滤波,以避免因输入电压波动导致的损坏。
    - 确保输入电压在启动后保持在3.8V以上,以确保正常运行。
    - 为了实现最佳的散热效果,建议将器件的热垫连接到PCB的接地层。

    兼容性和支持


    - 兼容性:该器件可与现有的汽车电子系统良好兼容。
    - 技术支持:德州仪器提供详尽的技术文档、样片申请及购买渠道。如需技术支持,可通过官方社区获取帮助。

    常见问题与解决方案


    1. 问题:如何判断器件处于故障状态?
    - 解决方法:RESET引脚输出低电平表示故障状态,此时需要检查系统并采取相应措施。
    2. 问题:器件在待机模式下的电流消耗是多少?
    - 解决方法:待机模式下电流消耗为1.8µA,通过合理的系统设计,可以显著降低整个系统的功耗。
    3. 问题:如何设置输出电压?
    - 解决方法:对于固定输出版本,可通过反馈引脚FB直接连接至输出节点;对于可调输出版本,则需通过分压网络设定输出电压值。

    总结和推荐


    综上所述,LM53600-Q1 和 LM53601-Q1 作为高效的汽车级同步降压直流-直流转换器,在汽车应用中表现出色。它们具有广泛的输入电压范围、高效率、可靠的热管理以及低静态电流。对于汽车制造商和工程师来说,这些特性使其成为理想的电源解决方案。因此,我们强烈推荐这两款产品用于汽车电子系统的设计与开发。

LM53601AQDSXTQ1参数

参数
最大输入电压 36V
开关频率 2.1MHz
输出类型 Adjustable
最大输出电压 6V
输出数量 1
拓扑 Buck
最小输出电压 3.3V
最小输入电压 3.8V
同步整流器 Yes
功能 Step-Down
3.05mm(Max)
3.05mm(Max)
750μm(Max)
通用封装 SON
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LM53601AQDSXTQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM53601AQDSXTQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LM53601AQDSXTQ1 LM53601AQDSXTQ1数据手册

LM53601AQDSXTQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 18.3625
200+ ¥ 17.628
500+ ¥ 17.0404
库存: 250
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 918.12
