LM3673TL-1.5/NOPB

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck Yes 2MHz Fixed 1 1.5V 1.5V 5.5V 2.7V BGA 贴片安装,黏合安装 1.39mm*1.06mm*360μm
供应商型号: 25E-LM3673TL-1.5/NOPB
供应商: 国内现货
标准整包数: 1

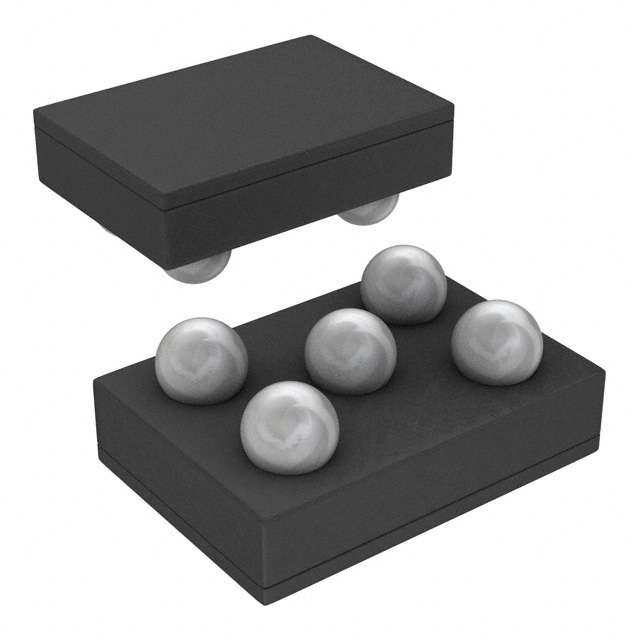

TEXAS INSTRUMENTS DC-DC稳压器 LM3673TL-1.5/NOPB

LM3673TL-1.5/NOPB概述


    产品简介


    产品名称: LM3673
    产品类型: 2-MHz、350-mA同步降压DC-DC转换器
    主要功能:
    - 从单节锂离子电池供电
    - 提供高达350-mA负载电流
    - 支持固定和可调输出电压版本
    - 内部同步整流,提高效率
    - 自动PWM/PFM模式切换
    应用领域:
    - 移动电话
    - PDA(个人数字助理)
    - MP3播放器
    - WLAN设备
    - 便携式仪器
    - 数码相机
    - 便携式硬盘驱动器

    技术参数


    输入电压范围:
    - 固定输出:2.7 V至5.5 V
    - 可调输出:取决于具体输出电压(见表)
    输出电压范围:
    - 固定输出:多种预设值(见表)
    - 可调输出:1.1 V至3.3 V
    性能参数:
    - 最大负载电流:350 mA
    - 最小启动电流:16 µA(典型值)
    - 关机电流:0.01 µA(典型值)
    - 开关频率:2 MHz(典型值)
    支持的电气特性:
    - 电源电压:2.7 V至5.5 V
    - 工作温度范围:-30°C至125°C

    产品特点和优势


    特点:
    - 智能自动切换PWM/PFM模式
    - 高效率内部同步整流
    - 内置软启动功能
    - 热关断保护
    - 过流保护
    优势:
    - 适用于移动电话和类似便携设备
    - 低功耗设计,延长电池寿命
    - 小巧的5引脚DSBGA封装,适合空间有限的应用场合

    应用案例和使用建议


    应用场景:
    - 移动电话:提供稳定的电源供给,确保设备长时间运行。
    - PDA:在保持高效率的同时,确保较低的功耗。
    - 数码相机:快速响应负载变化,提供稳定的输出电压。
    使用建议:
    - 在轻负载和待机模式下,建议使用PFM模式以降低功耗。
    - 注意散热管理,特别是在高功率应用中,应避免长期满载运行。

    兼容性和支持


    兼容性:
    - 与多种锂离子电池兼容
    - 与不同的电感器兼容,如2.2 µH型号
    支持:
    - 提供详细的参考设计文档和布局指南
    - 用户技术支持,包括在线社区和技术文档更新通知

    常见问题与解决方案


    常见问题及解决方案:
    1. 问题:启动时输出电压不稳定
    - 解决办法: 检查电路连接是否正确,确保所有外部组件(电感器和电容器)符合规格要求。调整反馈电阻分压器。
    2. 问题:过热导致设备关闭
    - 解决办法: 检查散热措施是否足够,增加散热片或改变PCB布局以提高热传导效果。确保使用符合规格的散热材料。
    3. 问题:输入电压超出范围导致故障
    - 解决办法: 检查电源稳定性,避免输入电压波动超出规范范围。如果需要更宽的电压范围,考虑使用稳压器或其他电源管理方案。

    总结和推荐


    综合评估:
    LM3673是一款高效率的2-MHz同步降压DC-DC转换器,适用于各种便携式电子设备。它具有紧凑的设计、出色的性能和多种保护机制,使其成为电池供电设备的理想选择。推荐用于需要稳定电源且空间受限的应用环境中。
    结论:
    鉴于其高效、可靠的性能和广泛的适用性,强烈推荐使用LM3673。对于希望提升便携设备电池续航能力的开发人员来说,这无疑是一个极佳的选择。

LM3673TL-1.5/NOPB参数

参数
最小输出电压 1.5V
功能 Step-Down
最大输出电压 1.5V
输出类型 Fixed
开关频率 2MHz
同步整流器 Yes
最小输入电压 2.7V
拓扑 Buck
输出数量 1
最大输入电压 5.5V
长*宽*高 1.39mm*1.06mm*360μm
通用封装 BGA
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LM3673TL-1.5/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM3673TL-1.5/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LM3673TL-1.5/NOPB LM3673TL-1.5/NOPB数据手册

LM3673TL-1.5/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
