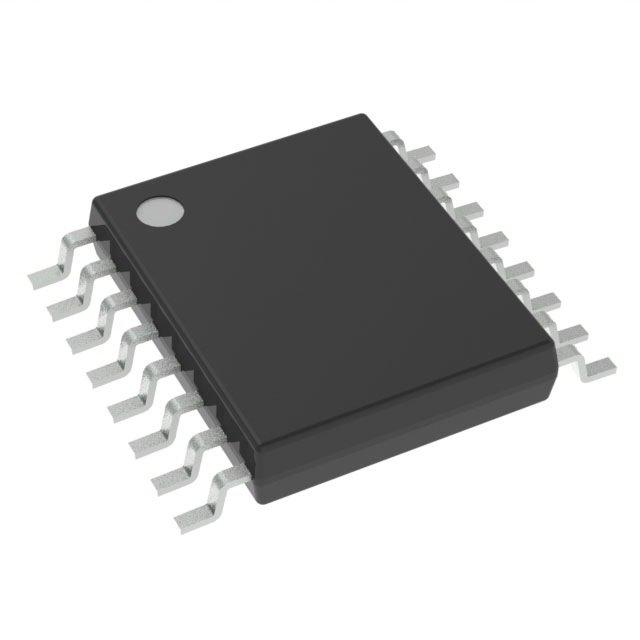

LM25088MHX-2/NOPB

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck No 50KHz~1MHz Transistor Driver 1 40V 1.205V 42V 4.5V HTSSOP-16 贴片安装,黏合安装
供应商型号: LM25088MHX-2/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 LM25088MHX-2/NOPB

LM25088MHX-2/NOPB概述


    产品简介


    LM25088 高压非同步降压控制器 是一款高性能的非同步降压控制器,能够实现高效能的高压转换。这款产品适用于多种电子设备,如汽车娱乐信息系统、USB适配器、工业直流-直流偏置电源及电机驱动器等。其主要功能是控制外部高侧N沟道MOSFET开关,以实现高效、低功耗的电压转换。

    技术参数


    - 输入电压范围: 4.5V 至 42V
    - 输出电压范围: 可调,典型值为 1.205V,精度为 ±1.5%
    - 开关频率: 可编程范围为 50kHz 至 1MHz
    - 静态电流: 在VIN=4.5V时,典型值为 3.2mA
    - 待机电流: 在VEN=1V时,典型值为 2.5mA
    - 关断电流: 在VEN=0V时,最大值为 14μA
    - 热关断保护: 当结温超过150℃时自动关断
    - 工作温度范围: -40°C 至 +125°C
    - EMI抑制: 包含频率抖动功能以降低传导和辐射的EMI

    产品特点和优势


    - 宽输入电压范围: 4.5V至42V,适用于多种应用场合
    - 简易配置: 使用最小数量的外部组件即可实现高效的电压转换
    - 低IQ模式: 支持低功耗的待机和关断模式
    - 抗噪声能力: 采用峰值电流模式控制,利用模拟电流斜坡降低噪声敏感性
    - 软启动功能: 通过SS引脚可设置启动速率
    - 复位定时器: 提供重启保护,增强系统可靠性
    - 自动温度补偿: 带有过热保护,确保设备长期稳定运行

    应用案例和使用建议


    应用案例:
    - 汽车电子: 在汽车娱乐系统中用于稳定车载电源。
    - 工业设备: 在工业电机驱动器中作为高效的直流-直流转换器。
    - 消费电子产品: 例如,作为笔记本电脑充电器的电源管理单元。
    使用建议:
    - 在设计时需注意散热,特别是在大功率应用中。
    - 调整SS电容大小以优化启动时间。
    - 选择合适的RRT电阻以达到所需的工作频率。
    - 确保正确的接地和去耦电容,以减少电磁干扰。

    兼容性和支持


    LM25088 非常容易与其它标准组件配合使用。它提供了多种封装形式,其中HTSSOP-16是常见的一种。厂商提供详细的文档和软件工具支持,并且提供热关断保护、故障诊断等功能,有助于快速定位和解决问题。此外,用户还可以联系技术支持获取更深入的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压超出范围 | 检查并调整输入电源 |
    | 输出电压不稳定 | 检查反馈网络和电容值 |
    | 散热不足导致过热 | 添加额外的散热片或风扇 |

    总结和推荐


    LM25088 是一款功能强大、易用性强的高压非同步降压控制器,特别适合于需要宽输入电压范围的应用场合。它拥有低IQ、高效率的特点,能够有效应对不同环境下的挑战。无论是工业应用还是汽车电子,该产品均表现出色。因此,我们强烈推荐此产品给追求高效能、稳定性的工程师和技术爱好者。

LM25088MHX-2/NOPB参数

参数
拓扑 Buck
最大输入电压 42V
输出类型 Transistor Driver
最小输出电压 1.205V
功能 Step-Down
最小输入电压 4.5V
开关频率 50KHz~1MHz
最大输出电压 40V
输出数量 1
同步整流器 No
5.1mm(Max)
4.5mm(Max)
1.05mm(Max)
通用封装 HTSSOP-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LM25088MHX-2/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM25088MHX-2/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LM25088MHX-2/NOPB LM25088MHX-2/NOPB数据手册

LM25088MHX-2/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 12.8856
2000+ ¥ 12.558
3000+ ¥ 12.2304
库存: 22000
起订量: 1000 增量: 2500
交货地:
最小起订量为:1000
合计: ¥ 12885.6
