LMR24220TL/NOPB

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck Yes Up~1MHz Adjustable 1 24V 800mV 42V 4.5V DSBGA-28 贴片安装,黏合安装 3.64mm(长度)*2.5mm(宽度)
供应商型号: LMR24220TL/NOPB
供应商: 国内现货
标准整包数: 1000

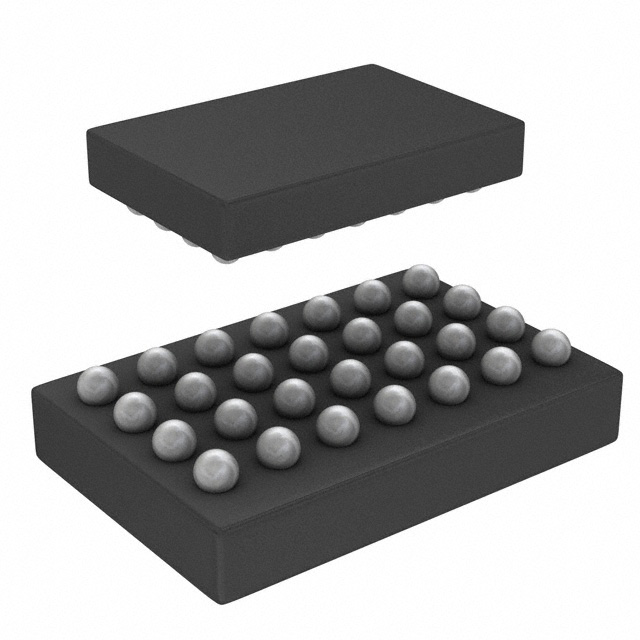

TEXAS INSTRUMENTS DC-DC稳压器 LMR24220TL/NOPB

LMR24220TL/NOPB概述

    LMR24220: A Comprehensive Guide

    1. 产品简介


    产品类型: LMR24220 是一款由德州仪器(Texas Instruments)生产的降压电压调节器,适用于多种工业应用。
    主要功能: 该产品能够将输入电压转换为所需的输出电压,支持高达2安培的输出电流。
    应用领域: 广泛应用于点负载转换、空间受限的应用、工业分布式电源以及电表等领域。

    2. 技术参数


    - 输入电压范围: 4.5 V 至 42 V
    - 输出电压范围: 0.8 V 至 24 V
    - 最大输出电流: 2 A
    - 集成低导通电阻同步MOSFET: 提高效率
    - 开关频率: 最高可达1 MHz
    - 关断电流: 典型值为25 μA
    - 软启动时间: 可编程
    - 无需环路补偿
    - COT架构(恒定导通时间控制)
    - 适用于低ESR陶瓷电容器
    - 封装尺寸: 28引脚 DSBGA (3.676 x 2.48 x 0.60 mm)
    - 启动调节器: 输出电压可调至6 V

    3. 产品特点和优势


    - 高效率: 集成的低导通电阻同步MOSFET提高了整体效率。
    - 宽输入电压范围: 4.5 V 至 42 V,适应多种应用需求。
    - 快速负载瞬态响应: COT架构使得在负载变化时响应迅速。
    - 简单电路设计: 不需要外部环路补偿,简化了电路布局。
    - 高稳定性: 即使在陶瓷电容条件下也能保持稳定。
    - 紧凑封装: 小型DSBGA封装,适合空间受限的应用。

    4. 应用案例和使用建议


    - 应用案例: 在工业分布式电源系统中用于点负载转换。例如,在工厂自动化系统中为微控制器供电。
    - 使用建议: 在选择外部电容时,确保至少680 nF的容量以保证系统的稳定性。同时,合理设置软启动时间,以避免启动时的冲击电流。

    5. 兼容性和支持


    - 兼容性: 与多种工业标准接口兼容,方便集成到现有系统中。
    - 技术支持: 德州仪器提供了丰富的文档和支持资源,包括WEBENCH® Power Designer工具,帮助用户进行自定义设计。

    6. 常见问题与解决方案


    - 问题: 启动时输出电压不稳定。
    - 解决方案: 确保启动电容CVCC至少为680 nF,并检查输入电压是否在推荐范围内。
    - 问题: 效率低下。
    - 解决方案: 检查MOSFET的温度,确保散热良好;适当调整软启动时间以减少瞬态损耗。

    7. 总结和推荐


    总结: LMR24220 是一款高效的降压电压调节器,具备宽输入电压范围、高输出电流和快速负载响应等特点。其紧凑的设计和易于集成的优势使其成为工业应用的理想选择。
    推荐: 推荐使用LMR24220在需要高效率和宽输入电压范围的场合,特别是在工业自动化和电表应用中。德州仪器提供的全面支持文档和工具也极大地提升了用户的开发体验。

LMR24220TL/NOPB参数

参数
最大输入电压 42V
输出数量 1
最小输出电压 800mV
同步整流器 Yes
功能 Step-Down
最大输出电压 24V
开关频率 Up~1MHz
拓扑 Buck
输出类型 Adjustable
最小输入电压 4.5V
长*宽*高 3.64mm(长度)*2.5mm(宽度)
通用封装 DSBGA-28
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LMR24220TL/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LMR24220TL/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LMR24220TL/NOPB LMR24220TL/NOPB数据手册

LMR24220TL/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
