LM2678S-ADJ/NOPB

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 德州仪器 降压转换芯片, 最大输出37 V 5A, 最大输入40 V, 可调输出
供应商型号: LM2678S-ADJ/NOPB
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 LM2678S-ADJ/NOPB

LM2678S-ADJ/NOPB概述

    LM2678 SIMPLE SWITCHER® 高效 5A 降压电压调节器

    产品简介


    LM2678是一款由Texas Instruments(TI)生产的单片集成降压开关稳压器,适用于各种高效率的DC-DC转换需求。它具备高效能(最高达92%),内部集成DMOS输出开关,能够驱动高达5A的负载电流。该产品提供多种固定输出电压版本(如3.3V、5V、12V)以及可调输出电压版本。LM2678具有简单易用的设计,只需外接少数标准组件即可完成设计。其广泛应用于各种需要高效率降压电源的应用场景,如电池充电器、直流电源系统等。

    技术参数


    - 效率: 最高可达92%
    - 输出电压: 3.3V、5V、12V 及可调输出(1.2V至37V)
    - 输入电压范围: 8V至40V
    - 工作频率: 260kHz
    - 最大输出误差: ±2%
    - 启动电流: 50μA(关闭状态)
    - 工作温度范围: -40°C 至 125°C
    - 封装选项: TO-263、TO-220 和 VSON

    产品特点和优势


    - 高效率: LM2678拥有高达92%的效率,使其成为高功率应用的理想选择。
    - 易设计: 简单的设计流程,采用现成的外部组件。
    - 内置保护功能: 包括热关断、电流限制及开启/关闭控制输入。
    - 宽输入电压范围: 支持从8V到40V的宽泛输入电压,适应不同应用需求。

    应用案例和使用建议


    - 简单高效降压电路: LM2678可用于构建高效能的降压转换电路,特别适合对效率要求较高的应用。
    - 系统预调节器: 作为线性电压调节器的前级调节器,提高整体系统的效率。
    - 电池充电器: LM2678可以用于构建高效的电池充电电路,特别是在便携式设备中。
    - 使用建议: 在设计时应注意外部组件的选择,如电感和电容的容量匹配。确保VIN引脚到高频旁路电容的路径尽可能短,以减少寄生效应的影响。

    兼容性和支持


    - 兼容性: LM2678适用于多种不同的应用场景,其标准电感器可从多个制造商处获得,简化了设计过程。
    - 技术支持: TI提供了丰富的在线资源和支持工具,包括WEBENCH® Power Designer,方便用户进行定制化设计。

    常见问题与解决方案


    1. 效率不达标:
    - 检查输入电容和输出电容是否符合规格,确保电路布局合理。
    - 确认VIN到高频旁路电容的路径尽量短。
    2. 输出电压不稳定:
    - 检查反馈网络是否正确配置,确保FB引脚连接到正确的电阻分压点。
    3. 热稳定性差:
    - 增加散热措施,如增大PCB铜箔面积或增加散热器。
    - 确保适当的散热路径设计,如将引脚接地层面积最大化。

    总结和推荐


    LM2678是一款集高效、易设计、多功能于一身的降压开关稳压器,非常适合各类高效率电源转换需求。其出色的电气特性和可靠性使得它在各种工业和消费电子应用中表现出色。总体而言,我们强烈推荐LM2678用于需要高效率、稳定输出的应用场景。如果你正在寻找一款可靠且高性能的降压电源解决方案,LM2678无疑是一个极佳的选择。

LM2678S-ADJ/NOPB参数

参数
输出数量 1
最大输出电压 37V
同步整流器 No
输出类型 Adjustable
最小输出电压 1.21V
开关频率 260KHz
最小输入电压 8V
最大输入电压 40V
功能 Step-Down
拓扑 Buck
10.41mm(Max)
9.4mm(Max)
4.96mm(Max)
通用封装 TO-263-7
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

LM2678S-ADJ/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM2678S-ADJ/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LM2678S-ADJ/NOPB LM2678S-ADJ/NOPB数据手册

LM2678S-ADJ/NOPB封装设计

查看详情并下载
Symbol
Footprint

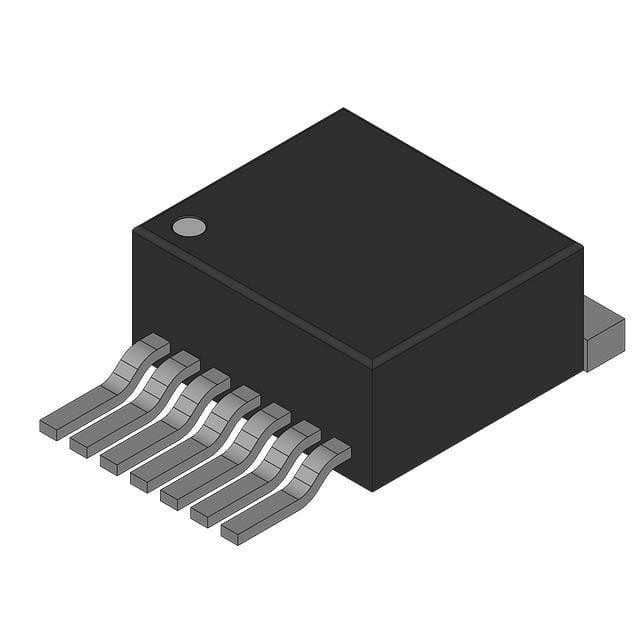

3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 28.75
200+ ¥ 27.6
500+ ¥ 27.14
1000+ ¥ 26.68
3000+ ¥ 26.22
库存: 4000
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 1437.5
