LM2676SD-ADJ

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck No 260KHz Adjustable 1 37V 1.2V 40V 8V VSON-14 贴片安装,黏合安装 6mm*5mm*1mm
供应商型号: LM2676SD-ADJTR-ND
供应商: Digi-Key
标准整包数: 1

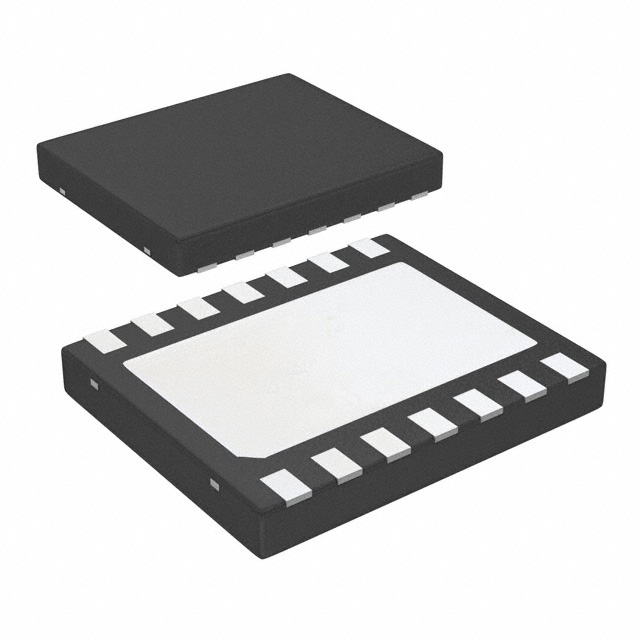

TEXAS INSTRUMENTS DC-DC稳压器 LM2676SD-ADJ

LM2676SD-ADJ概述


    产品简介


    产品类型:LM2676 SIMPLE SWITCHER® 高效率 3A 降压电压调节器
    主要功能:提供一个高性能的降压(buck)开关稳压器,用于稳定输出电压,具备高效率、简单设计等特点。
    应用领域:适用于设计简单、高效能的降压式开关稳压器;作为线性稳压器的预调节器;电池充电器等应用。

    技术参数


    - 效率:最高可达94%
    - 输出电压:固定输出为3.3V、5V、12V,也可通过调整获得1.2V至37V之间的输出
    - 启动电流:当开关关闭时,静态电流仅为50μA
    - 输出电压精度:在整个工作条件下的最大输出精度±2%
    - 输入电压范围:8V至40V
    - 内部振荡器频率:260kHz
    - 工作温度范围:-40°C 至 125°C
    - 封装类型:TO-263 (7)、TO-220 (7)、VSON (14)

    产品特点和优势


    - 高效率:最高达94%,有效提升系统效能。
    - 简易设计:采用最少的外部组件进行设计,方便集成到各种电路板上。
    - 低导通电阻DMOS输出开关:提高整体工作效率。
    - 内置保护功能:包括热关断、电流限制和开关控制输入功能,确保可靠性和安全性。
    - 高稳定性:在广泛的工作温度范围内,输出电压保持在±2%的精度内。

    应用案例和使用建议


    典型应用:
    LM2676 可用于多种场合,如高效的系统预调节器、电池充电器等。该芯片可实现高达90%以上的效率,适用于对电源效率有严格要求的应用场景。
    使用建议:
    为了最大化LM2676的性能,需确保输入电容(CIN)与输出电容(COUT)尽可能靠近芯片接地引脚(GND),以减少寄生效应。此外,为了降低纹波电压,在输出端添加适当容量的电容有助于提高整体稳定性和响应速度。

    兼容性和支持


    LM2676 采用了SIMPLE SWITCHER® 设计理念,确保与市场上主流的电感器和其他元器件的高度兼容性。Texas Instruments 提供全面的技术文档和支持服务,帮助用户更好地理解和使用该产品。用户可以通过官方网站下载最新的技术文档,并通过在线社区获取更多的技术支持和分享经验。

    常见问题与解决方案


    问题1:无法启动
    - 原因:输入电压过低或接线错误。
    - 解决方案:检查输入电压是否在正常范围内,重新连接线路确保正确无误。
    问题2:输出电压不稳定
    - 原因:负载变化大或输出电容不足。
    - 解决方案:增加输出电容容量,以稳定输出电压,特别是在高动态负载情况下。
    问题3:芯片过热
    - 原因:散热不良或外部环境温度过高。
    - 解决方案:改进散热措施,确保良好的通风条件,必要时使用散热片或其他冷却手段。

    总结和推荐


    优点总结:
    LM2676是一款高性能的降压型开关稳压器,具有高效率、易于设计、内置保护等功能,适合于多种电子设备的电源管理应用。
    推荐结论:
    综上所述,LM2676以其出色的性能和广泛的应用前景,在众多类似产品中脱颖而出,非常适合需要高效率、高可靠性的应用场景。强烈推荐给需要高效电源管理解决方案的用户。

LM2676SD-ADJ参数

参数
输出数量 1
最小输入电压 8V
同步整流器 No
最大输入电压 40V
功能 Step-Down
最小输出电压 1.2V
拓扑 Buck
输出类型 Adjustable
最大输出电压 37V
开关频率 260KHz
长*宽*高 6mm*5mm*1mm
通用封装 VSON-14
安装方式 贴片安装,黏合安装
应用等级 汽车级
包装方式 散装,卷带包装

LM2676SD-ADJ厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM2676SD-ADJ数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LM2676SD-ADJ LM2676SD-ADJ数据手册

LM2676SD-ADJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 3.7164 ¥ 31.1018
500+ $ 3.6043 ¥ 30.1637
1250+ $ 3.4859 ¥ 29.173
1750+ $ 3.4496 ¥ 28.8686
2500+ $ 3.4146 ¥ 28.5759
库存: 0
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 0
直接购买
加入购物车
