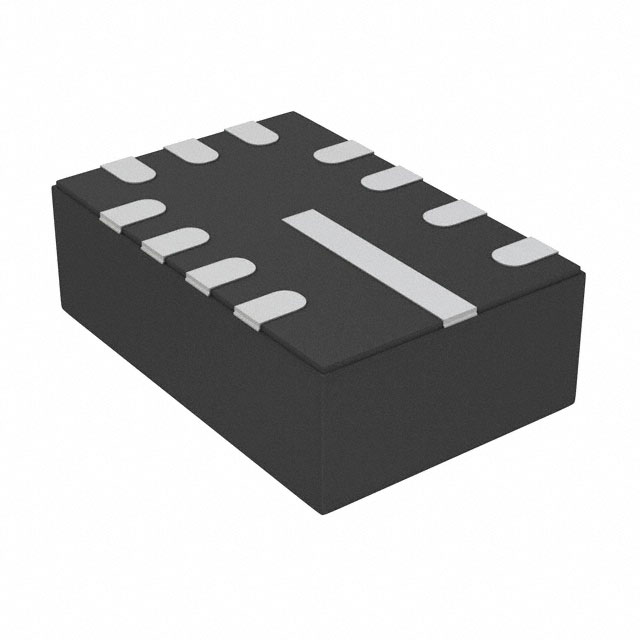

LMR33620AQRNXRQ1

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck Yes 400KHz Adjustable 1 24V 1V 36V 3.8V VQFN-12 贴片安装,黏合安装
供应商型号: LMR33620AQRNXRQ1
供应商: 云汉优选
标准整包数: 200
TEXAS INSTRUMENTS DC-DC稳压器 LMR33620AQRNXRQ1

LMR33620AQRNXRQ1概述

    LMR33620-Q1 技术手册概述

    产品简介


    LMR33620-Q1 是一款适用于汽车应用的同步降压转换器,具备宽输入电压范围(3.8 V 至 36 V)和高输出电流(高达 2 A)。它在恶劣环境中表现出色,具有高效率(峰值效率超过 95%)、低静态功耗(关断时静态电流为 5 µA,运行时为 25 µA)等特点。此外,该转换器集成了一系列保护功能,包括热关机、输入欠压锁定、逐周期电流限制和打嗝式短路保护。其灵活的系统接口还包括电源良好标志和精密使能功能。

    技术参数


    - 输入电压范围:3.8 V 至 36 V
    - 输出电压范围:1 V 至 24 V(可调)
    - 输出电流:2 A
    - 开关频率:400 kHz, 1.4 MHz, 2.1 MHz(可选)
    - 内部 MOSFET 导通电阻:75 mΩ(高侧),50 mΩ(低侧)
    - 启动时间:68 ns(最小值)
    - 效率:峰值效率 > 95%
    - 保护功能:热关机、输入欠压锁定、逐周期电流限制、打嗝式短路保护

    产品特点和优势


    - 高效率:在轻载条件下仍能保持高效。
    - 低功耗:关断时静态电流仅为 5 µA,运行时为 25 µA。
    - 集成补偿网络:简化设计,减少外部组件。
    - 易于使用:具有电源良好标志和精密使能功能。
    - 紧凑设计:12 引脚 VQFN 封装,适用于空间受限的应用。

    应用案例和使用建议


    - 典型应用:车载信息娱乐系统、集群显示、远程信息处理控制单元。
    - 使用建议:确保所有电气参数都参考 AGND 进行测量;避免将某些引脚悬空,如 FB 和 EN 引脚。

    兼容性和支持


    - 兼容性:与多种输入电压和输出电压配置兼容。
    - 支持:提供详细的技术文档和设计工具(如 WEBENCH® Power Designer),以帮助用户创建定制设计。

    常见问题与解决方案


    - 问题1:开机后输出电压不稳定。
    - 解决方案:检查输入电压是否稳定,确认 FB 引脚连接正确。
    - 问题2:出现过温保护。
    - 解决方案:检查散热措施是否到位,确保系统在推荐的工作温度范围内运行。

    总结和推荐


    LMR33620-Q1 转换器是一款高性能、高效率的同步降压转换器,特别适合于需要在宽输入电压范围内工作的汽车电子应用。其紧凑的封装、高效的性能以及丰富的保护功能使其在市场上具有很强的竞争力。建议在汽车电子相关领域使用此产品,以实现可靠且高效的电源管理。
    通过上述内容,我们可以看出 LMR33620-Q1 不仅具备出色的技术性能,还能够在多种应用中展现出其独特的优势。因此,它是一款值得推荐的产品。

LMR33620AQRNXRQ1参数

参数
最大输入电压 36V
输出数量 1
最小输入电压 3.8V
最大输出电压 24V
功能 Step-Down
同步整流器 Yes
拓扑 Buck
最小输出电压 1V
开关频率 400KHz
输出类型 Adjustable
通用封装 VQFN-12
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LMR33620AQRNXRQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LMR33620AQRNXRQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LMR33620AQRNXRQ1 LMR33620AQRNXRQ1数据手册

LMR33620AQRNXRQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
