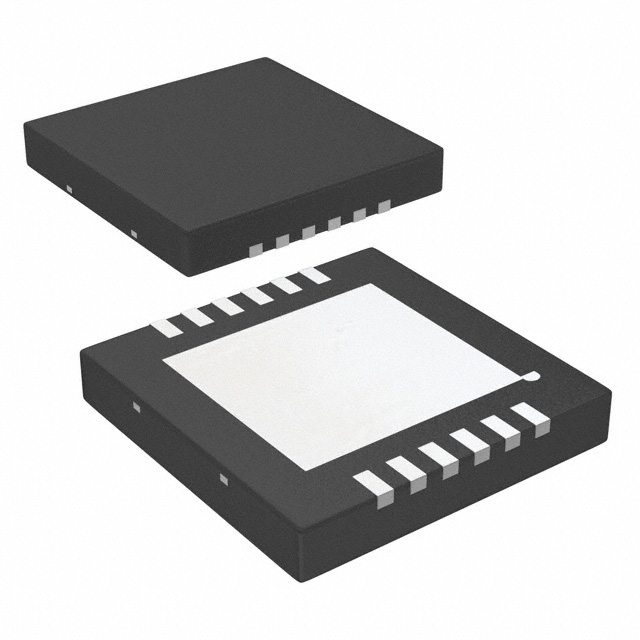

LM2671LD-ADJ

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck No 260KHz Adjustable 1 37V 1.21V 40V 6.5V SON 贴片安装 5mm(长度)*5mm(宽度)
供应商型号: 25E-LM2671LD-ADJ
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 LM2671LD-ADJ

LM2671LD-ADJ概述

    LM2671简易开关电源转换器技术手册

    1. 产品简介


    LM2671是一款由德州仪器(Texas Instruments)生产的集成式降压电压调节器,属于SIMPLE SWITCHER®系列。它能够提供高达96%的高效率,并且支持最大500毫安的输出负载电流。该器件支持多种输出电压版本,包括固定的3.3伏、5伏、12伏以及可调版本,输出电压范围可以从1.21伏到37伏。LM2671适用于各种简单的高效降压(Buck)调节器设计和线性调节器的预调节器,广泛应用于消费电子、工业自动化、通信设备等领域。

    2. 技术参数


    - 输入电压范围: 8伏至40伏
    - 输出电压范围: 固定为3.3伏、5伏、12伏;可调范围为1.21伏至37伏
    - 输出电压精度: ±1.5%(在指定输入电压和负载条件下)
    - 输出负载电流: 确保可达500毫安
    - 开关频率: 260千赫兹(固定频率)
    - 效率: 高达96%
    - 输出开关电阻: 0.25欧姆
    - 热关断与过流保护
    - 外形尺寸: 可选SOIC(8引脚,4.90毫米 x 3.91毫米)、PDIP(8引脚,9.81毫米 x 6.35毫米)和WSON(16引脚,5.00毫米 x 5.00毫米)

    3. 产品特点和优势


    LM2671具备以下显著特点和优势:
    - 高效性: 最高达96%的转换效率,适合电池供电和低功耗应用。
    - 易用性: 仅需五个外部组件即可构建完整电路,且采用专利内部频率补偿和软启动功能。
    - 宽泛的工作条件: 宽泛的输入电压范围,适应不同应用场景的需求。
    - 灵活性: 提供多种固定输出电压选项及可调输出版本,满足不同的系统需求。

    4. 应用案例和使用建议


    LM2671适用于多种应用场合,例如简单高效的降压转换器设计和作为线性调节器的预调节器。例如,在工业自动化控制系统中,它可以用来将24伏直流电转换为所需的电压以供给其他电子模块。使用时需要注意以下几点:
    - 选择合适的电感器: 建议选用标准且性能稳定的电感器,以确保系统的稳定运行。
    - 正确配置外部组件: 特别是对于输出电压调整和反馈回路的设置,要按照手册详细指导进行操作。
    - 优化PCB布局: 确保VIN、GND和SW节点的走线尽可能短且无干扰,减少EMI。

    5. 兼容性和支持


    LM2671具有广泛的适用性,可以轻松集成到多种现有的电路设计中。德州仪器提供了丰富的文档支持和软件工具,如在线社区资源和技术论坛,帮助用户解决在开发过程中可能遇到的技术问题。

    6. 常见问题与解决方案


    - 问题: 设备启动后无法正常工作。
    - 解决方案: 检查输入电压是否在允许范围内,同时确认所有外部组件连接正确。
    - 问题: 效率未达到预期水平。
    - 解决方案: 确认所使用的电感器型号是否符合规格要求,且PCB布局合理,以减少损耗。

    7. 总结和推荐


    综上所述,LM2671是一款高性能、易于使用的降压电压调节器。其高效率、广泛的工作条件和简单的设计流程使其成为许多应用的理想选择。无论是初学者还是经验丰富的工程师,都可以从中获益。强烈推荐在需要高效率且易于实现的降压转换场合使用此器件。

LM2671LD-ADJ参数

参数
最小输出电压 1.21V
拓扑 Buck
输出类型 Adjustable
功能 Step-Down
最小输入电压 6.5V
同步整流器 No
最大输出电压 37V
最大输入电压 40V
开关频率 260KHz
输出数量 1
长*宽*高 5mm(长度)*5mm(宽度)
通用封装 SON
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 散装,卷带包装
