首页  >  产品百科  >  LM2587S-5.0/NOPB

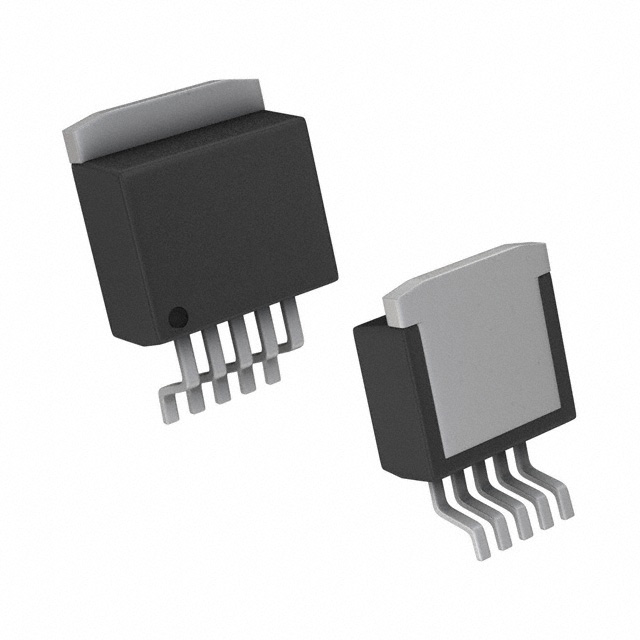

LM2587S-5.0/NOPB

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Boost,Flyback,Forward Converter No 100KHz Fixed 1 5V 5V 40V 4V TO-263 贴片安装
供应商型号: AIC-LM2587S-5.0/NOPB
供应商: 海外现货
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 LM2587S-5.0/NOPB

LM2587S-5.0/NOPB概述


    产品简介


    LM2587 4-V 至 40-V, 5-A 升压型宽输入电压飞跨电容调节器
    LM2587 是一款高性能的单片集成芯片,专为飞跨电容(flyback)、升压(boost)和前馈(forward converter)应用而设计。该芯片具有高效率、小体积、低成本等特点,适用于多种电路设计需求。

    技术参数


    工作条件
    - 输入电压范围:4 V 至 40 V
    - 输出开关电压:0 V 至 60 V
    - 输出开关电流:最高 5.0 A
    - 结温范围:-40°C 至 +125°C
    电气特性
    - 开关频率:100 kHz 固定频率
    - 最大输出电压精度:±4%
    - 额定效率:最高可达 90%(取决于负载条件)
    - 热保护功能:过流限制、欠压锁定、热关断
    热阻抗
    - 气流热阻抗:RθJA 为 56°C/W(TO-263 封装),65°C/W(TO-220 封装)

    产品特点和优势


    LM2587 的关键特性如下:
    - 高集成度:需要极少的外部组件,降低了设计复杂性和成本。
    - 高效能:具备高效的电源转换能力,最大效率可达 90%。
    - 强适应性:宽泛的工作电压范围(4 V 至 40 V)使其能在不同应用场景中表现稳定。
    - 热稳定性:内置软启动功能减少了启动时的大电流冲击,增强系统可靠性。
    - 安全保护:具备电流限制、欠压锁定及热关断保护,确保长期可靠运行。

    应用案例和使用建议


    LM2587 广泛应用于各种电路设计中,例如:
    - 飞跨电容调节器:实现电源转换,尤其适用于需要高电压的应用场景。
    - 多输出调节器:能够同时提供多个不同的输出电压。
    - 简单升压调节器:适合作为基本的升压应用。
    对于设计人员来说,在使用 LM2587 时应注意以下几点:
    - 选择适当的外部元件(如电感器、电容器等),以保证最佳性能。
    - 在进行散热设计时考虑热阻抗,确保系统的热稳定性。

    兼容性和支持


    LM2587 可与德州仪器(Texas Instruments)提供的工具和软件(如 WEBENCH® Power Designer)配合使用,便于快速定制设计。此外,该产品在设计上已经过充分验证,支持广泛的工业标准,可与现有系统无缝对接。

    常见问题与解决方案


    - 问题: 启动时电流过大。
    - 解决方案: 利用内部软启动功能减少启动电流冲击。

    - 问题: 输出电压波动。
    - 解决方案: 调整外部电容值或改进负载电路,以确保稳定的输出。

    总结和推荐


    LM2587 凭借其出色的电气性能、易于集成的特点以及广泛的适用性,在众多电路设计中表现出色。无论是作为飞跨电容调节器还是简单的升压转换器,LM2587 都是一款值得推荐的产品。其高效、稳定和可靠的特性使其成为工程师设计中不可或缺的选择。强烈推荐在需要高效电源转换和广泛应用范围的项目中采用该产品。

LM2587S-5.0/NOPB参数

参数
输出数量 1
最小输出电压 5V
最大输出电压 5V
功能 Step-Up,Step-Up/Step-Down
拓扑 Boost,Flyback,Forward Converter
输出类型 Fixed
最小输入电压 4V
开关频率 100KHz
最大输入电压 40V
同步整流器 No
10.67mm(Max)
9.65mm(Max)
4.83mm(Max)
通用封装 TO-263
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

LM2587S-5.0/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM2587S-5.0/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LM2587S-5.0/NOPB LM2587S-5.0/NOPB数据手册

LM2587S-5.0/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
