TPS60501DGSR

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Charge Pump No 800KHz Fixed 1 3.3V 3.3V 6.5V 1.8V VSSOP-10 贴片安装 3mm*3mm*1.02mm
供应商型号: TPS60501DGSR
供应商: 云汉优选
标准整包数: 500

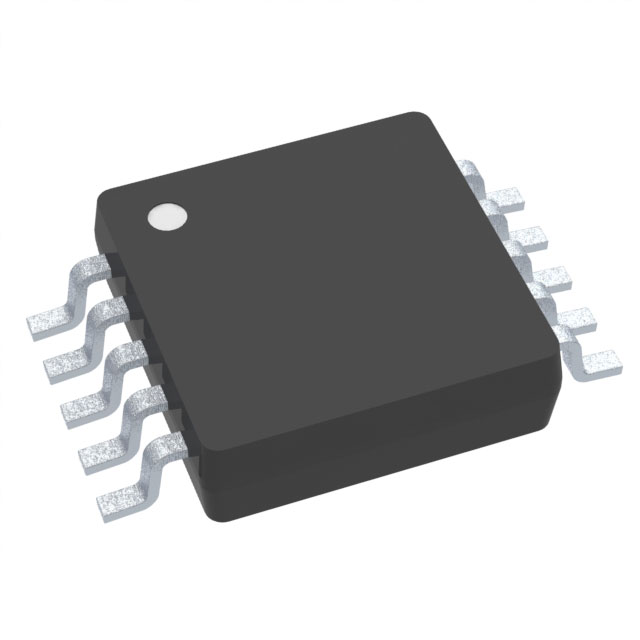

TEXAS INSTRUMENTS DC-DC稳压器 TPS60501DGSR

TPS60501DGSR概述

    TPS6050x 高效 250-mA 升压电荷泵

    产品简介


    TPS6050x 系列是德州仪器(Texas Instruments)推出的一组开关电容电压转换器,专为电池供电的应用场合设计。这些设备通过利用四种小型陶瓷电容器,构建了一个完整的高效直流-直流电荷泵转换器。TPS6050x 系列包含四个型号:TPS60500、TPS60501、TPS60502 和 TPS60503,能够生成 3.3V、1.8V、1.5V 或可调的输出电压。这些设备非常适合用于手机、便携式设备、网络音频播放器和其他电池供电的设备中。

    技术参数


    TPS6050x 的关键技术和性能参数如下:
    - 输入电压范围:1.8 V 至 6.5 V
    - 输出电流:最高可达 250 mA
    - 输出电压精度:±3%
    - 功耗效率:高达 90%
    - 待机电流:小于 40 µA
    - 输出电压监控:包含电源良好指示
    - 内部软启动功能
    - 温度过载和过流保护
    - 封装尺寸:微小 10 引脚 VSSOP 封装
    - 支持电压版本:3.3V、1.8V、1.5V 或可调
    - 过温保护:150°C

    产品特点和优势


    TPS6050x 的主要特点和优势包括:
    - 高效率:最大输出电流达 250 mA,功耗效率高达 90%。
    - 宽输入电压范围:支持从 1.8 V 到 6.5 V 的宽泛输入电压范围,使其适用于多种不同电池供电设备。
    - 待机功耗低:待机电流小于 40 µA,有利于延长电池寿命。
    - 输出电压监控:集成的输出电压监控功能确保系统稳定运行。
    - 温度和过流保护:内置温度和过流保护机制,增强设备的可靠性和耐用性。

    应用案例和使用建议


    TPS6050x 可广泛应用于手机、便携式设备和音频播放器等领域。根据典型应用示例,该器件可以用于电池供电设备的升压转换。例如,在移动电话和音频播放器中,TPS6050x 可以将电池电压升高至所需的电压水平。为了实现最佳性能,建议在电路设计时注意:
    - 选择合适型号以满足输出电压需求。
    - 确保足够的输入电容和输出电容以维持稳定的工作状态。
    - 考虑温度变化对输出电压的影响。

    兼容性和支持


    TPS6050x 与多种电子元器件和设备兼容。德州仪器提供了详细的开发工具和支持文档,帮助开发者快速上手。另外,还提供了适用于 TPS60500 的 EVM 开发板(TPS60500EVM-193),便于用户进行评估和测试。

    常见问题与解决方案


    以下是用户在使用过程中可能会遇到的一些常见问题及其解决方案:
    1. 输入电压过低:如果输入电压低于 1.8 V,则无法正常工作。请确保输入电压符合规格要求。
    2. 输出电压不稳:检查外部电容值是否正确,确保达到规定的值。此外,还需要检查负载电流是否超过额定范围。
    3. 温度过高导致关断:发生这种情况时,降低负载电流或改善散热措施,确保设备工作在安全温度范围内。

    总结和推荐


    总体而言,TPS6050x 系列是一个功能强大且高度可靠的升压电荷泵器件,适合用于各种电池供电设备。它具备高效率、宽输入电压范围、低功耗等特点,可以显著提升电池供电设备的整体性能。对于需要稳定输出电压且期望延长电池寿命的应用,强烈推荐使用 TPS6050x。

TPS60501DGSR参数

参数
输出数量 1
拓扑 Charge Pump
最小输出电压 3.3V
同步整流器 No
开关频率 800KHz
最大输入电压 6.5V
功能 Step-Down
最小输入电压 1.8V
输出类型 Fixed
最大输出电压 3.3V
长*宽*高 3mm*3mm*1.02mm
通用封装 VSSOP-10
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

TPS60501DGSR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS60501DGSR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS TPS60501DGSR TPS60501DGSR数据手册

TPS60501DGSR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 4.3505
1000+ ¥ 4.2319
库存: 3000
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 2175.25
