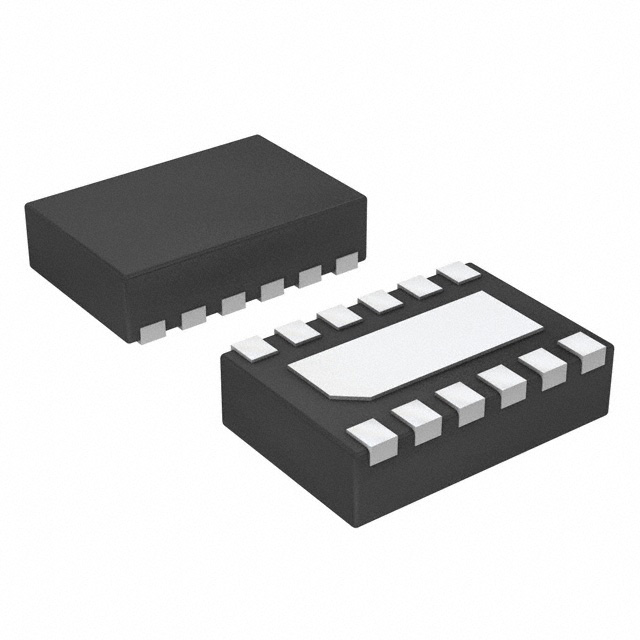

TPS627451DSSR

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Buck Yes Up~2.5MHz Programmable 1 2.8V 1.3V 10V 3.3V SON 贴片安装,黏合安装
供应商型号: TPS627451DSSR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 TPS627451DSSR

TPS627451DSSR概述


    产品简介


    TPS62745 双节超低 IQ 降压转换器
    TPS62745 是一款高效且超低功耗的同步降压转换器,专为低功耗无线应用而设计。它能够在较宽的输入电压范围内提供稳定的输出电压,同时保持非常低的静态电流消耗。这款产品适用于蓝牙低功耗设备、射频应用及各种消费类和工业仪表计量装置。

    技术参数


    输入电压范围
    - 3.3V 至 10V
    输出电流
    - 高达 300mA
    静态电流
    - 400nA(典型值)
    效率
    - 负载电流 >15µA 时,最高可达 90%
    其他参数
    - 集成输入电压开关
    - 16 种可选输出电压(1.3V 至 2.8V 和 1.8V 至 3.3V)
    - 小型 3mm x 2mm WSON 封装
    - 内置放电功能
    - 支持 PWM 和 PFM 模式

    产品特点和优势


    独特功能和优势
    1. 低功耗特性:静态电流仅为 400nA,使得其在不使用时能耗极低。
    2. 高效率:即使在微安级负载下也能保持 90% 的高效率。
    3. 广泛的输入电压范围:支持 3.3V 至 10V 的输入电压,适用性强。
    4. 精确的输出电压调节:通过四个 VSEL 引脚可选择 16 种不同的输出电压,满足多种应用场景需求。
    5. 内置防振荡控制:集成的 DCS-Control™ 技术提供了出色的瞬态响应和低输出纹波电压,保证系统稳定运行。

    应用案例和使用建议


    应用场景
    1. 蓝牙低功耗设备:适用于低功耗蓝牙(Bluetooth® low energy)设备,如智能手环、耳机等。
    2. 射频应用:在 RF4CE 和 Zigbee 等短距离低功耗通信技术中表现出色。
    3. 能量采集:可用于从太阳能板或其他能源收集设备中进行能量管理。
    使用建议
    - 在使用 TPS62745 进行设计时,建议在电源入口处加入一个 4.7μF 的陶瓷电容,以确保稳定的工作环境。
    - 根据不同的负载需求选择合适的输出电压,以提高系统的能效。
    - 注意控制温度变化对输出电压的影响,避免因过热或过冷导致性能下降。

    兼容性和支持


    兼容性
    TPS62745 与大多数标准的低压直流电源相兼容,可广泛应用于各类电子产品中。其微型封装使其易于集成到现有的设计中。
    支持
    德州仪器公司(Texas Instruments, TI)提供详尽的技术文档和应用指南,用户可以通过其官方网站访问这些资源。此外,还提供在线技术支持和社区论坛,帮助用户解决使用过程中的问题。

    常见问题与解决方案


    问题1: 设备在高负载下不能达到标称效率。
    解决办法: 检查负载电流是否超过额定范围,并确认电感值和电容值是否合适。
    问题2: 输出电压不稳定。
    解决办法: 检查 VSEL 引脚的接线,确保输出电压设置正确。如果仍然不稳定,可能需要调整外部补偿网络。

    总结和推荐


    TPS62745 是一款具有出色能效和低静态电流的高性能降压转换器,特别适合于低功耗无线应用。它在设计和应用上都具有显著的优势,尤其在对效率和静态电流有严格要求的应用场景中表现尤为突出。综合考虑其技术参数和实际应用效果,强烈推荐将其作为优先选择的产品。

TPS627451DSSR参数

参数
拓扑 Buck
最小输入电压 3.3V
最大输出电压 2.8V
输出数量 1
同步整流器 Yes
功能 Step-Down
最小输出电压 1.3V
输出类型 Programmable
最大输入电压 10V
开关频率 Up~2.5MHz
3.1mm(Max)
2.1mm(Max)
750μm(Max)
通用封装 SON
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TPS627451DSSR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS627451DSSR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS TPS627451DSSR TPS627451DSSR数据手册

TPS627451DSSR封装设计

查看详情并下载
Symbol
Footprint
3D Model
