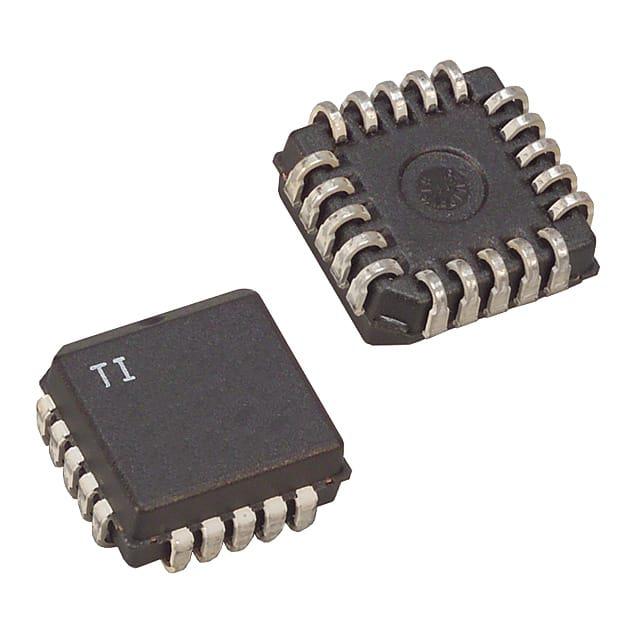

UC3823QTR

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Boost,Buck,Flyback,Forward Converter No 340KHz~460KHz Transistor Driver 1 PLCC-20 贴片安装,黏合安装
供应商型号: 25E-UC3823QTR
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 UC3823QTR

UC3823QTR概述

    电子元器件技术手册:UC2823 和 UC3823 系列
    本文将详细介绍 TI 公司的 UC2823 和 UC3823 系列产品,包括其基本参数、特点、应用场景和维护信息。这些产品广泛应用于电源管理、工业自动化、通信系统等领域。

    产品简介


    UC2823 和 UC3823 系列为双通道控制器集成电路,主要功能是用于开关电源设计中的脉冲宽度调制(PWM)控制。它们适用于不同类型的封装,如 SOIC、PDIP、PLCC 等,为各种应用场景提供灵活的选择。这些控制器能够精确地调节输出电压和电流,满足高效稳定的电力转换需求。

    技术参数


    以下是 UC2823 和 UC3823 的部分关键技术参数:
    | 参数 | 值 |

    | 输入电压范围 | 7V 至 30V |
    | 输出电流 | 最大 2A |
    | 开关频率 | 50kHz 至 100kHz |
    | PWM 控制方式 | 电压模式或电流模式 |
    | 工作温度范围 | -40°C 至 +85°C |
    | 封装选项 | SOIC、PDIP、PLCC |
    | RoHS 符合性 | 是,无铅 |

    产品特点和优势


    1. 高效率:这些控制器能够在多种负载条件下保持高效率。
    2. 宽输入电压范围:适应各种供电源环境。
    3. 灵活的封装选项:提供了 SOIC、PDIP、PLCC 等多种封装,方便不同的电路板布局。
    4. 高可靠性:通过严格的温度测试,适用于工业级应用。
    5. 低成本:相比于其他品牌,性价比高,适用于大规模生产。

    应用案例和使用建议


    这些控制器常用于以下应用场景:
    1. 电源适配器:用于手机、笔记本电脑等便携式设备的充电器。
    2. 工业控制系统:用于工厂自动化设备中的电源管理。
    3. LED 照明:为 LED 驱动提供稳定的电源。
    使用建议:
    1. 散热管理:在高负载情况下,应注意散热以避免过热。
    2. 负载匹配:确保负载与控制器的额定输出相匹配,避免过载运行。
    3. 信号线屏蔽:为减少电磁干扰,建议对控制信号线进行屏蔽处理。

    兼容性和支持


    - 这些控制器与其他品牌的标准引脚兼容,便于替换。
    - TI 提供全面的技术支持和售后保障,包括软件开发工具、参考设计和技术文档。

    常见问题与解决方案


    1. 输出电压不稳定:检查输入电压是否在规定范围内;如果负载突然变化,可能需要调整PWM参数。
    2. 发热严重:确保良好的散热设计,避免长时间满载运行。
    3. 启动困难:确认启动电路配置正确,且启动电阻值符合要求。

    总结和推荐


    总体而言,UC2823 和 UC3823 系列控制器凭借其高效的性能、灵活的封装和广泛的应用场景,成为电源管理领域的理想选择。对于需要高稳定性和可靠性应用的设计工程师来说,这是一个非常值得推荐的产品系列。

UC3823QTR参数

参数
最大输出电压 -
输出类型 Transistor Driver
最大输入电压 -
最小输入电压 -
最小输出电压 -
同步整流器 No
拓扑 Boost,Buck,Flyback,Forward Converter
功能 Step-Down,Step-Up,Step-Up/Step-Down
输出数量 1
开关频率 340KHz~460KHz
通用封装 PLCC-20
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装
