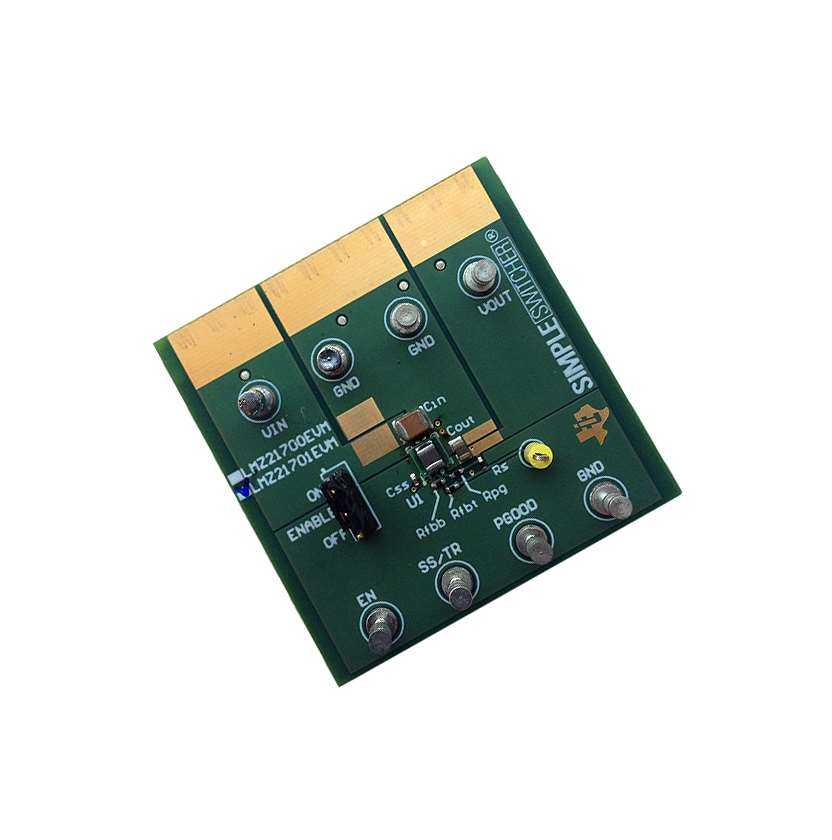

LMZ21701EVM

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 1,Non-Isolated 1 3.3V 17V 5V 板安装 42mm(长度)*42mm(宽度)
供应商型号: LMZ21701EVM
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 LMZ21701EVM

LMZ21701EVM概述

    LMZ21701 和 LMZ21700 SIMPLE SWITCHER® Nano 模块技术手册

    1. 产品简介


    LMZ21701 和 LMZ21700 SIMPLE SWITCHER® nano 模块 是专为受空间限制的应用设计的易用型 DC-DC 解决方案。这些模块具有出色的电源转换效率、输出电压精度、线性负载调节和负载瞬态响应能力。LMZ21701 能够驱动高达 1A 的负载,而 LMZ21700 则是 650mA 的版本,且两个型号针脚兼容。评估板配置为 5V 至 17V 输入范围内的 3.3V 输出电压。电阻分压器 RFBT 和 RFBB 设定输出电压,外部电容器 CSS 设定软启动时间。

    2. 技术参数


    - 输入电压 (VIN):5V 至 17V
    - 输出电压 (VOUT):3.3V
    - 最大负载电流:
    - LMZ21701:1A
    - LMZ21700:650mA
    - 电路板尺寸:4.2cm × 4.2cm
    - PCB 层数:4 层
    - 封装类型:Nano Module
    - 软启动时间:通过外部电容器 CSS 设定

    3. 产品特点和优势


    - 高效率:优秀的电源转换效率,特别是在 5V 至 17V 输入范围内。
    - 高精度:输出电压精度高,能够适应各种负载条件下的需求。
    - 易用性:易于集成到系统中,减少开发时间和成本。
    - 针脚兼容性:LMZ21701 和 LMZ21700 针脚兼容,便于未来升级。
    - 小尺寸:适用于空间受限的应用场景,例如便携式设备和紧凑型电路板。

    4. 应用案例和使用建议


    - 应用案例:
    - 用于智能手机和平板电脑的电源管理。
    - 用于工业自动化设备中的电源供应。
    - 用于汽车电子系统的电源转换。
    - 使用建议:
    - 确保输入电压在 5V 至 17V 范围内以达到最佳性能。
    - 在设计时考虑到散热问题,尤其是在高负载条件下。
    - 可以根据需要选择不同的外部电容 CSS 来调整软启动时间。

    5. 兼容性和支持


    - 兼容性:LMZ21701 和 LMZ21700 针脚兼容,可方便地替换不同型号的模块。
    - 支持:由 Texas Instruments 提供技术支持,包括产品文档、在线资源和客户支持服务。

    6. 常见问题与解决方案


    - Q:如何设置输出电压?
    - A:通过调整电阻分压器 RFBT 和 RFBB 来设定输出电压。
    - Q:如何测量纹波电压?
    - A:使用示波器连接到输出端点,设置适当的带宽来测量纹波电压。
    - Q:如何确保稳定性?
    - A:选择合适的外部电容 CSS 和适当尺寸的 PCB 以提高稳定性。

    7. 总结和推荐


    LMZ21701 和 LMZ21700 SIMPLE SWITCHER® Nano 模块提供了高效、稳定且易用的电源解决方案。它们特别适合空间受限的应用场合,如便携式设备、工业自动化和汽车电子系统。鉴于其优秀的性能和广泛的适用性,强烈推荐在相关项目中使用这些模块。

LMZ21701EVM参数

参数
拓扑 -
最大输入电压 17V
同步整流器 -
输出类型 1,Non-Isolated
开关频率 -
最小输入电压 5V
输出数量 1
功能 Buck转换器
最小输出电压 -
最大输出电压 3.3V
长*宽*高 42mm(长度)*42mm(宽度)
安装方式 板安装
零件状态 在售
包装方式 盒装

LMZ21701EVM厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LMZ21701EVM数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LMZ21701EVM LMZ21701EVM数据手册

LMZ21701EVM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2440.6648
200+ ¥ 2378.614
1000+ ¥ 2316.5632
库存: 10
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 24406.64
