UCC28730EVM-552

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 28KHz 1,Isolated 1 5V 4.75V 265V(AC) 85V 板安装
供应商型号: UCC28730EVM-552
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 UCC28730EVM-552

UCC28730EVM-552概述


    产品简介

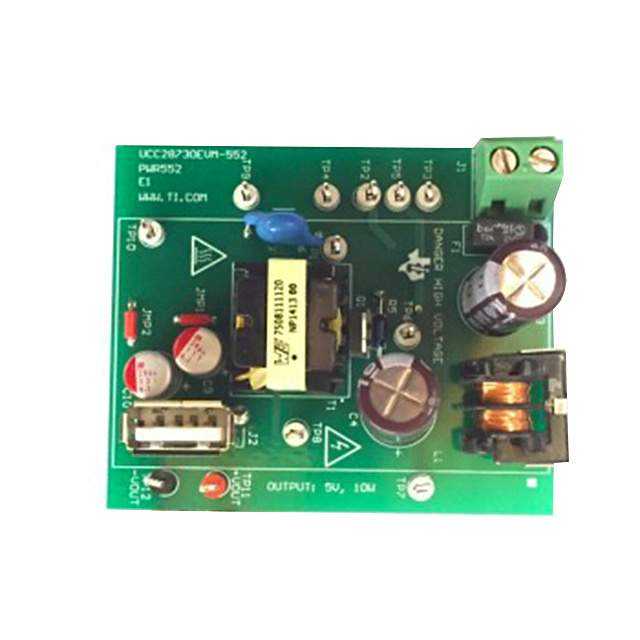

    UCC28730EVM-552 10-W适配器模块
    UCC28730EVM-552是一款10瓦离线反激式转换器,提供恒定电压(CV)和恒定电流(CC)输出调节,不使用光耦合器。它采用初级侧调节(PSR),并通过UCC24650次级侧电压降监测器检测唤醒信号,以提高大负载阶跃的瞬态响应。此评估模块展示了如何通过内置700V启动开关、动态控制操作状态和定制调制轮廓来提供超低待机功率,而不牺牲启动时间或输出瞬态响应。

    技术参数


    - 输入电压范围: 85 VAC到265 VAC
    - 最大输入电流: 0.250 A RMS
    - 线频率范围: 47 Hz到63 Hz
    - 空载待机功耗: 小于5 mW
    - 输出电压: 4.75 V至5.25 V
    - 最大输出负载电流: 1.95 A到2.15 A
    - 纹波电压: 最高80 mV峰峰值
    - 效率: 平均>83%,10%负载时>80%
    - 输出过流保护: 2.15 A
    - 开关频率: 50 kHz
    - 操作温度: 25°C
    - 保护功能: 输出过电压保护、输入欠压保护、自动重启故障

    产品特点和优势


    1. 低待机功耗: 空载时待机功耗小于5 mW,实现了"零功耗"运行。
    2. 快速动态响应: 采用唤醒监测功能,轻载和空载条件下开关频率可接近32 Hz。
    3. 初级侧调节: 消除了对光耦合器的需求,提高了系统的可靠性和成本效益。
    4. 高效率: 平均效率超过83%,符合Level VI和CoC Tier 2标准。
    5. 内置700V启动开关: 可直接从主轨启动电源。
    6. 谐振环谷切换操作: 实现最高整体效率。
    7. 频率抖动: 有助于减轻EMI。

    应用案例和使用建议


    UCC28730EVM-552适用于多种应用,如智能手机和平板电脑充电器、电视及显示器电源、家用电器和楼宇自动化系统中的SMPS以及家庭供电管理。以下是一些使用建议:
    - 智能手机和平板电脑充电器: 利用其低待机功耗和高效率的特点,适用于需要长时间待机的应用。
    - 电视及显示器电源: 其高效率和快速动态响应特性使其成为视频设备的理想选择。
    - 家用电器和楼宇自动化系统: 内置700V启动开关和自动重启功能,确保系统稳定运行。

    兼容性和支持


    UCC28730EVM-552与次级侧UCC24610同步整流器驱动器兼容。德州仪器提供了详细的用户指南和支持文档,确保用户能够顺利进行测试和应用。

    常见问题与解决方案


    1. 如何安全地处理评估模块?
    - 在处理模块时,注意高压电容(如C3和C4)完全放电。务必遵循安全预防措施,避免触电风险。
    2. 如何进行无负载条件下的输入功率测量?
    - 使用精密电流分流器(如1 kΩ)连接到输入终端,并设置功率分析仪为长积分模式。由于测量值极低,正确放置分流器是关键。
    3. 如何设置测试设备?
    - 确保使用隔离变频AC源,并在无负载情况下测量输入功率。正确配置外部分流器和功率计,确保准确读数。

    总结和推荐


    UCC28730EVM-552凭借其超低待机功耗、高效率和快速动态响应,是一款优秀的适配器模块。其在多应用领域的适用性和广泛的保护功能使其在市场上具有较强的竞争力。强烈推荐给寻求高性能、低成本解决方案的工程师和技术人员。其详细的技术手册和用户指南也为其广泛应用提供了强有力的支持。

UCC28730EVM-552参数

参数
最大输入电压 265V(AC)
输出类型 1,Isolated
拓扑 -
最小输出电压 4.75V
同步整流器 -
功能 DC-DC转换器
最小输入电压 85V
开关频率 28KHz
输出数量 1
最大输出电压 5V
安装方式 板安装
零件状态 在售
包装方式 散装
