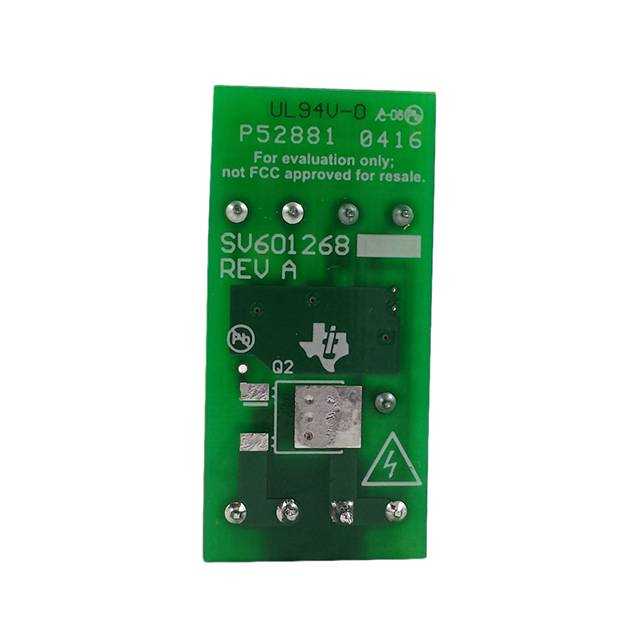

UCC24636EVM

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 130KHz 1,Isolated
供应商型号: UCC24636EVM
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 UCC24636EVM

UCC24636EVM概述

    UCC24636EVM Technical Overview

    1. 产品简介


    UCC24636EVM 是一款由德州仪器(Texas Instruments)开发的同步整流控制器演示板。它旨在取代传统离线断续模式(DCM)和过渡模式(TM)反激式转换器中的二极管,转而采用 MOSFET 同步整流器,以提升转换器的效率并减少待机功率。该演示板特别适用于需要高效率和低待机功率的隔离型离线反激式转换器,例如消费电子产品充电器、电视待机电源及白色家电。

    2. 技术参数


    UCC24636EVM 的主要技术参数如下:
    - 输入电压范围: 4 V 至 28 V(低侧应用)
    - 输出电压: 5 V 至 28 V
    - VDD 电压范围: 5 V 至 24 V
    - VPC 电压范围: 0.4 V 至 2.2 V
    - VSC 电压范围: 0.3 V 至 2.2 V
    - MOSFET 导通电阻: 5.3 mΩ(典型值),最大 6.4 mΩ
    - 最大同步整流电流: 5 A(ARMS)
    - 开关频率: 130 kHz
    - 环境工作温度: -40 °C 至 125 °C

    3. 产品特点和优势


    UCC24636EVM 具有以下特点和优势:
    - 直接连接到转换器输出电压轨,适用于 5 V 至 28 V 电压范围内的低侧应用
    - 用户可编程的分压网络,便于调整适应具体应用
    - 配备 CSD19531Q5A 100 V、5.3 mΩ MOSFET,耐受高达 100 V 电压,最高能处理 5 A RMS 电流
    - 可通过终端块和测试点连接同步整流 MOSFET 到应用电路
    - 额外的焊盘位置可用于安装替代 MOSFET,提供灵活性

    4. 应用案例和使用建议


    UCC24636EVM 可用于替代现有 DCM 或 TM 反激式转换器中的负参考二极管(也称为低压侧二极管)。图 3 显示了如何将 UCC24636EVM 连接到反激变压器的二次绕组上。在实际应用中,需要注意使用适当的保护措施,如短路电线和绝缘材料。如果需要实现高压侧同步整流,则需要额外的偏置电路。
    对于其他应用条件,可以通过调整 R1 和 R4 电阻来适应不同的应用需求。此外,为避免高电压和高温伤害,在使用过程中必须严格遵守安全操作规程。

    5. 兼容性和支持


    UCC24636EVM 仅适用于 DCM 和 TM 模式下的反激式转换器。对于连续导通模式(CCM)的应用,应使用 UCC24630 系列同步整流控制器及其配套的 UCC24630EVM-636。
    德州仪器提供了全面的技术支持文档和应用指南,确保用户能够有效地利用此工具进行高效的设计和开发。用户还可以联系德州仪器的技术支持团队获取更多帮助。

    6. 常见问题与解决方案


    - 问题: 如何处理高电压和高电流?
    - 解决办法: 使用适当的防护设备,如绝缘钳和电线,并在工作时遵循安全规程。必须确保电源已断开,并放电后再进行操作。

    - 问题: 如何更换 MOSFET?
    - 解决办法: 首先移除现有的 MOSFET,然后安装新的 MOSFET 并正确配置相应的电阻值。
    - 问题: 为什么需要使用不同的电阻?
    - 解决办法: 电阻的值需根据具体的电路设计和应用要求计算。可以使用 UCC24636 计算工具或参考 UCC24636 数据手册进行计算。

    7. 总结和推荐


    综上所述,UCC24636EVM 是一款优秀的同步整流控制器演示板,特别适合于需要提高转换效率和降低待机功率的应用场景。其出色的电气性能、简便的操作方法以及德州仪器提供的技术支持使其在市场上具有很强的竞争力。如果你需要在隔离型离线转换器中提升效率和降低能耗,UCC24636EVM 将是一个值得考虑的选择。

UCC24636EVM参数

参数
同步整流器 -
开关频率 130KHz
最大输入电压 -
功能 -
输出类型 1,Isolated
最大输出电压 -
最小输出电压 -
最小输入电压 -
输出数量 -
拓扑 -
零件状态 在售
包装方式 散装
