TPSM13604HEVM

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 300KHz 1,Non-Isolated 16V 3V 36V 5V
供应商型号: TPSM13604HEVM
供应商: 国内现货
标准整包数: 1

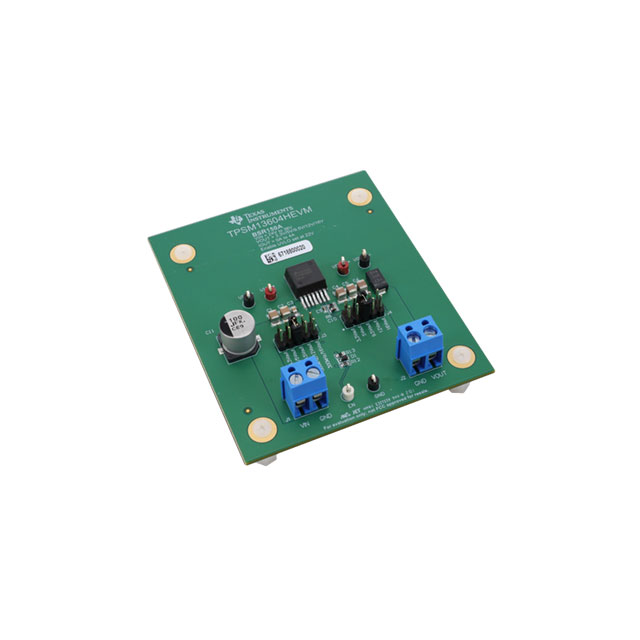

TEXAS INSTRUMENTS DC-DC稳压器 TPSM13604HEVM

TPSM13604HEVM概述


    产品简介


    TPSM13604H 同步降压电源模块
    TPSM13604H 是一款由 Texas Instruments(德州仪器)开发的同步降压电源模块,用于为各种需要高效率直流到直流转换的应用提供稳定的电压输出。它特别适用于车载信息娱乐系统、工业控制、通信设备和其他对电源稳定性和效率要求较高的场合。该模块设计旨在简化电源管理,提供高效且紧凑的解决方案。

    技术参数


    - 输入电压范围: 5V 至 36V
    - 输出电压选项: 3.3V、5V、9.5V、12V 和 16V(通过配置跳线设置)
    - 最大输出电流: 14A
    - 开关频率: 约 300kHz(可调整)
    - 输出电容: 默认优化为 5.0V 和 3.3V 输出
    - 温度范围: 商用级温度范围
    - 保护功能: 包括过压保护、欠压锁定和过温保护

    产品特点和优势


    1. 高效能: 高效的同步降压转换器结构,使得电源转换效率达到90%以上。
    2. 宽输入电压范围: 支持5V至36V的宽输入电压范围,适应多种供电需求。
    3. 高稳定性: 模块内部集成了精确的电压反馈控制环路,确保输出电压的稳定性。
    4. 高集成度: 所有必要的元件都集成在模块内,减少了外部组件的需求,提高了系统的可靠性。
    5. 易于配置: 用户可以通过简单的跳线设置来选择不同的输出电压,操作简便。

    应用案例和使用建议


    应用案例:
    - 车载信息娱乐系统:TPSM13604H 可以将汽车电池的电压转化为所需的直流电压,为音响系统、导航设备等提供稳定的电源。
    - 工业控制系统:适用于需要精密控制和稳定电源的工业应用,如PLC控制器和传感器网络。
    使用建议:
    - 在使用TPSM13604H时,务必仔细设置输入和输出电容,确保模块能够在极端条件下正常工作。
    - 根据具体的应用需求,适当调整输出电压跳线,选择合适的输出电压。
    - 使用数字电压表和示波器测量关键点电压,以便于监控系统的运行状态。

    兼容性和支持


    - 兼容性: 本模块与常见的5V至36V输入源兼容,可以灵活应用于不同的工业和消费电子产品中。
    - 支持和服务: Texas Instruments 提供详尽的技术文档和用户指南,并通过技术支持热线提供客户支持。

    常见问题与解决方案


    1. Q: 如何设置模块的输出电压?
    - A: 使用模块上的 Vout Select 跳线(J4),根据所需输出电压选择正确的电阻组合。
    2. Q: 如何监测模块的启停信号?
    - A: 通过连接示波器或数字电压表到 EN 测试点(Enable test point)来监测启停信号。
    3. Q: 如何避免模块过热?
    - A: 确保模块周围有足够的散热空间,避免堵塞散热通道。在高温环境下使用时,考虑增加额外的散热措施,如散热片或风扇。

    总结和推荐



    总结

    :
    TPSM13604H 同步降压电源模块是一款高性能、高可靠性的电源解决方案,具有广泛的应用范围和良好的市场竞争力。它的宽输入电压范围、高集成度、优良的电气性能和简单易用的特点使其成为众多工业和消费电子产品的理想选择。
    推荐:
    强烈推荐使用TPSM13604H同步降压电源模块,特别是对于那些需要高效率和稳定输出电压的应用场合。该模块的设计和性能使其成为市场上同类产品的佼佼者,能够满足严苛的应用需求。

TPSM13604HEVM参数

参数
最小输入电压 5V
最大输入电压 36V
开关频率 300KHz
拓扑 -
最小输出电压 3V
功能 -
输出类型 1,Non-Isolated
同步整流器 -
输出数量 -
最大输出电压 16V
零件状态 在售
包装方式 盒装

TPSM13604HEVM厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPSM13604HEVM数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS TPSM13604HEVM TPSM13604HEVM数据手册

TPSM13604HEVM封装设计

查看详情并下载
Symbol
Footprint
3D Model
