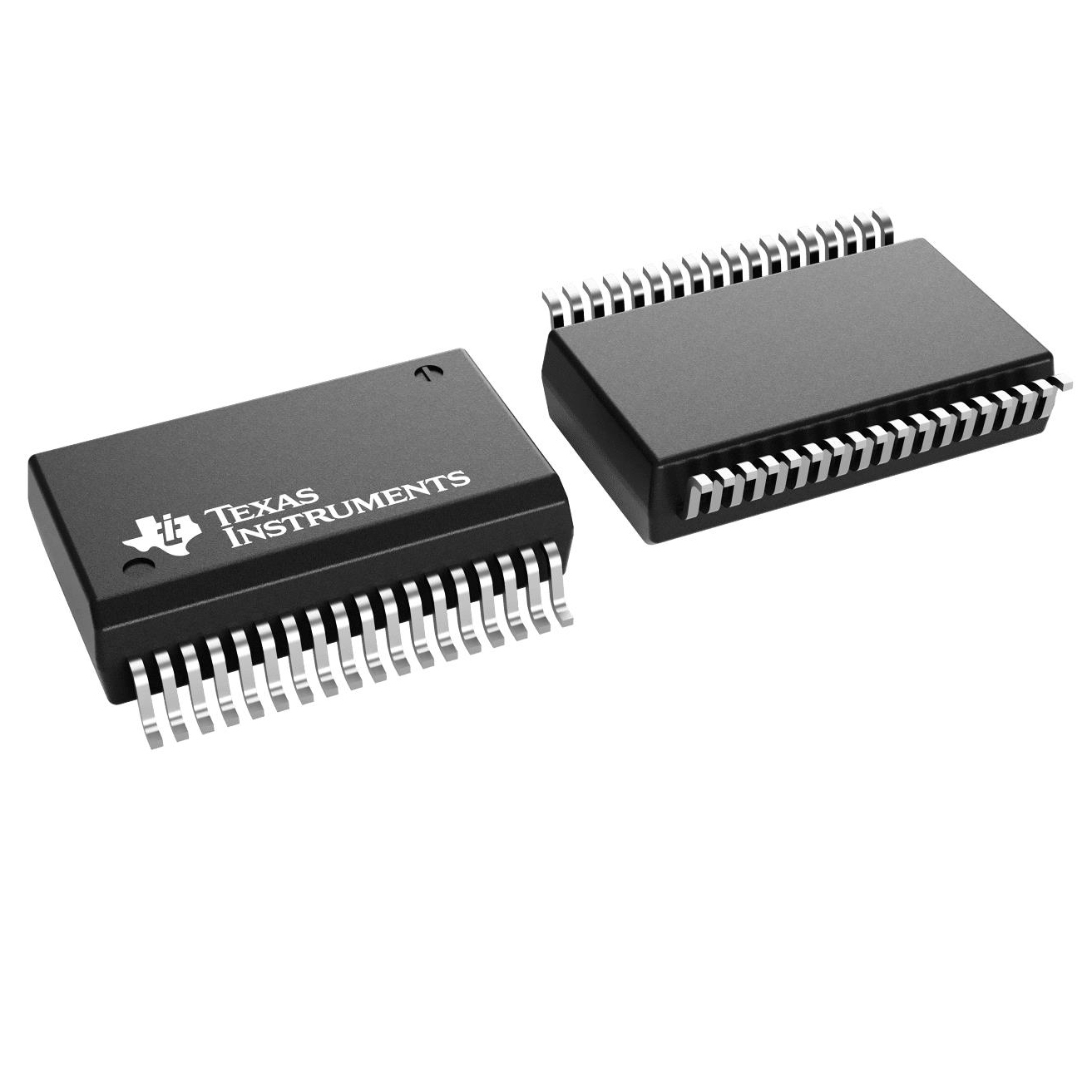

UCC14240QDWNRQ1

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Adjustable 1 25V 18V 27V 21V SO 贴片安装
供应商型号: UCC14240QDWNRQ1
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 UCC14240QDWNRQ1

UCC14240QDWNRQ1概述

    UCC14240-Q1 汽车级2.0W隔离DC/DC模块技术概述

    1. 产品简介


    UCC14240-Q1是一款汽车级高隔离电压的集成式DC/DC电源模块,专为驱动IGBT和SiC MOSFET而设计。该模块集成了变压器和DC/DC控制器,能够提供高效的隔离输出电源,适用于电动车(EV/HEV)、充电桩、工业运输等领域的电机驱动和控制系统。

    2. 技术参数


    - 输入电压范围:21 V至27 V(绝对最大值为32 V)
    - 输出功率:在TA ≤ 85°C时,输出功率可达2.0 W;在TA = 105°C时,输出功率超过1.5 W
    - 可调输出电压:通过外部电阻调节,输出电压可在18 V至25 V范围内变化,精度达±1.3%
    - 共模和差分模式调节:COM到VEE的输出电压调节范围从2.5 V到(VDD - VEE),精度同样为±1.3%
    - 保护功能:包含欠压锁定(UVLO)、过压锁定(OVLO)、软启动时间、短路保护、功率限制、过温保护等多种保护机制
    - 共模瞬态抗扰度(CMTI):大于150 kV/µs
    - 绝缘强度:3 kVRMS,符合DIN EN IEC 60747-17 (VDE 0884-17)标准

    3. 产品特点和优势


    UCC14240-Q1具备以下独特功能和优势:
    - 高效且低电磁干扰(EMI)的设计,采用扩频调制和集成变压器设计
    - 支持多种保护机制,确保系统运行安全可靠
    - 符合AEC-Q100标准,适合于汽车应用的温度等级
    - 具备功能性安全能力,文档齐全以支持安全系统设计

    4. 应用案例和使用建议


    UCC14240-Q1广泛应用于以下领域:
    - 电动车/混合动力车:电机控制、车载充电器、无线充电器、DC/DC转换器
    - 电网基础设施:充电桩模块、直流充电站、光伏逆变器
    - 电机驱动:交流逆变器、VF驱动、机器人伺服驱动
    - 工业运输:越野车辆电驱系统
    使用建议:
    - 在进行电路布局时,应注意信号和功率地线的分离,以减少噪声和干扰
    - 调整RLIM电阻以实现所需的输出电压,确保在高电流下稳定运行

    5. 兼容性和支持


    UCC14240-Q1具有良好的兼容性,可与其他TI的电子元器件和设备协同工作。厂商提供了详尽的技术支持和维护服务,包括文档更新通知和各类资源支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动时无法正常工作 | 检查输入电压是否在21 V至27 V范围内,确认EN引脚正确连接 |
    | 输出电压不稳定 | 调整RLIM电阻,确保反馈环路正确 |

    7. 总结和推荐


    UCC14240-Q1凭借其高效能、高可靠性及丰富的保护功能,适用于各种高压大功率应用场合。其良好的汽车级认证和多功能支持使其成为同类产品中的佼佼者。强烈推荐给需要高性能隔离DC/DC电源模块的应用项目。

UCC14240QDWNRQ1参数

参数
输出类型 Adjustable
最大输入电压 27V
最小输出电压 18V
拓扑 -
输出数量 1
接口类型 -
最小输入电压 21V
功能 -
占空比 -
输出阶段 -
最大输出电压 25V
同步时钟 -
开关频率 -
同步整流器 -
电压 - 电源(Vcc/Vdd) -
通用封装 SO
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
