UCC28610EVM-474

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 140.4KHz 1,Isolated 1 12V 10.8V 265V(AC) 85V 板安装 88.9mm(长度)*58.42m(宽度)
供应商型号: UCC28610EVM-474
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 UCC28610EVM-474

UCC28610EVM-474概述

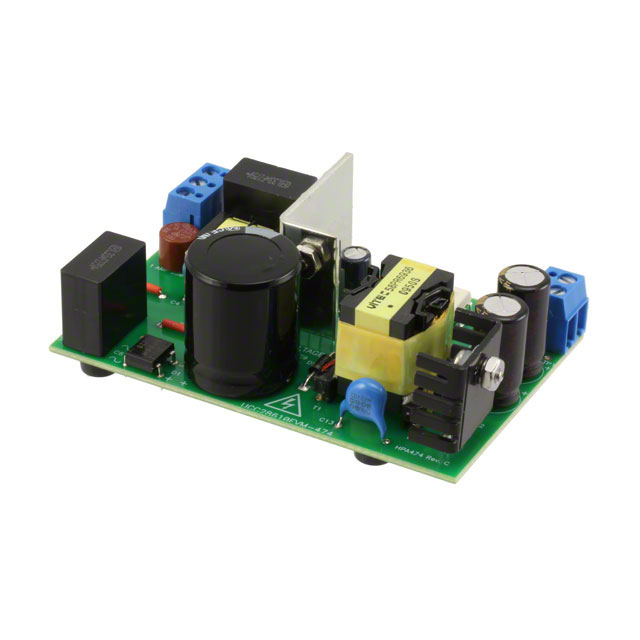

    # UCC28610EVM-474 25-W Universal Off-Line Flyback Converter

    产品简介


    UCC28610EVM-474 是一款由 Texas Instruments 推出的 25 瓦离线反激式转换器,可提供高达 12 VDC 输出电压和 2.1 安培的最大负载电流,输入范围为 85 VAC 至 265 VAC。它采用 UCC28610 绿色模式反激控制器,该控制器采用级联架构,允许完全集成的电流控制,无需外部取样电阻。模块在整个操作范围内维持不连续模式运行,显著提升了效率、可靠性和系统成本效益。
    此模块广泛应用于隔离型离线系统,如电源适配器、备用电源供应、电池充电器及消费类电子产品(如 DVD 播放器、机顶盒、游戏设备、打印机等)。

    技术参数


    以下是 UCC28610EVM-474 的关键技术规格:
    | 参数 | 条件 | 最小值 | 标称值 | 最大值 | 单位 |
    |
    | 输入电压 | 工作范围 | 85 | 115 | 265 | VRMS |
    | 输入电流 | 工作条件 | 0.03 | - | 0.3 | A |
    | 输出电压 | 负载调节范围 | 10.8 | 12 | 13.2 | V |
    | 输出电流 | 负载电流范围 | 0 | - | 2.1 | A |
    | 输出过压保护 | 过载点 | - | - | 16 | V |
    | 切换频率 | - | 26.3 | - | 140.4 | kHz |
    | 峰值效率 | 输入电压 115 VRMS | - | 85.7 | - | % |
    | 待机电流消耗 | 输入电压 115 VRMS | 67 | - | 107 | mW |
    | 工作温度范围 | - | -25 | - | 85 | °C |

    产品特点和优势


    UCC28610EVM-474 的主要特点和优势包括:
    1. 多模式操作:通过绿色模式(GM)、幅度调制(AM)和频率调制(FM)三种模式,确保在整个操作范围内实现最佳效率。
    2. 高效率:在不同输入电压下,其效率超过 Energy Star™ EPS 版本 2.0 的要求。
    3. 高可靠性:具备多种保护功能,如过电流保护、过电压保护和延时过载保护。
    4. 高灵活性:支持广泛的输入电压范围(85-265 VRMS),适合全球不同电网标准。
    5. 低成本解决方案:低组件数量设计结合内置保护功能,大幅降低了整体系统成本。

    应用案例和使用建议


    应用案例
    1. 家用电器电源适配器:UCC28610EVM-474 可用于家庭设备如电视机、空调等的离线供电。
    2. 消费类电子产品:适用于 DVD 播放器、游戏机和打印机等设备。
    3. 便携式设备充电器:可以为笔记本电脑或其他便携式设备充电,满足高效节能的需求。
    使用建议
    - 环境适应性:在高湿度或高温环境下,确保良好的通风和散热。
    - 连接稳定性:推荐使用优质线缆以减少线路损耗。
    - 测试工具选择:使用推荐的测试设备和配置,以确保精确的测量结果。

    兼容性和支持


    UCC28610EVM-474 与各种主流电子设备高度兼容,其输出接口标准化,易于集成到现有系统中。此外,Texas Instruments 提供详尽的技术支持和维护服务,确保客户能够快速解决问题并获得持续技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在额定范围内 |
    | 启动困难 | 确保所有连接正确无误 |
    | 高频噪声干扰 | 检查电容和滤波电路是否有故障 |

    总结和推荐


    UCC28610EVM-474 是一款高性能、高可靠性的离线反激式转换器,非常适合对能源效率和系统成本敏感的应用场景。其多模式操作和全面保护功能使其在市场上具有强大的竞争力。我们强烈推荐此产品给需要高效、稳定电源解决方案的用户。
    综合评分:9.5/10

UCC28610EVM-474参数

参数
最大输出电压 12V
最小输入电压 85V
同步整流器 -
开关频率 140.4KHz
输出类型 1,Isolated
输出数量 1
最大输入电压 265V(AC)
最小输出电压 10.8V
拓扑 -
功能 -
长*宽*高 88.9mm(长度)*58.42m(宽度)
安装方式 板安装
零件状态 在售
包装方式 盒装

UCC28610EVM-474厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UCC28610EVM-474数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS UCC28610EVM-474 UCC28610EVM-474数据手册

UCC28610EVM-474封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1214.2082
200+ ¥ 1183.3385
1000+ ¥ 1152.4688
库存: 10
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 12142.08
