LMZ36002EVM

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 1,Non-Isolated 2.5V,3.3V,5V,6V or 7.5V 2.5V,3.3V,5V,6V or 7.5V 60V 4.5V 板安装
供应商型号: LMZ36002EVM
供应商: 国内现货
标准整包数: 1

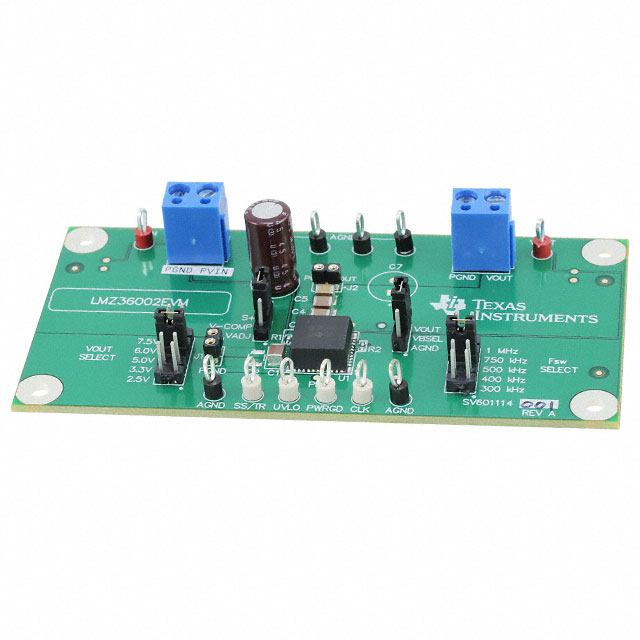

TEXAS INSTRUMENTS DC-DC稳压器 LMZ36002EVM

LMZ36002EVM概述


    产品简介

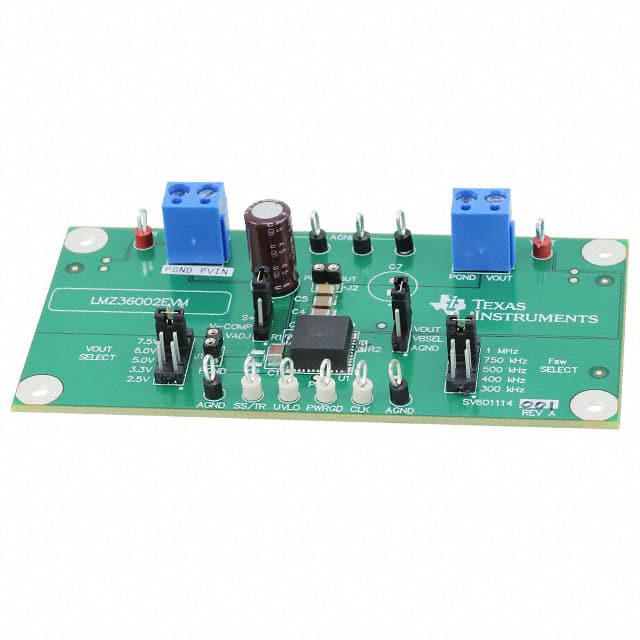

    LMZ36002 简单开关器®电源模块评估板
    LMZ36002 是一款同步降压型电源模块,专为12V到60V输入总线应用设计。此评估模块(EVM)可帮助用户全面评估该电源模块的功能和性能。评估板集成了输入和输出电容器,以适应整个范围内的输入和输出电压条件。它还提供了多种测试点,以便测量效率、功率损耗、输入纹波电压、输出纹波电压、线性调节和负载调节及瞬态响应。

    技术参数


    - 输入电压范围:4.5V 至 60V
    - 启动阈值电压:约4V(具有0.4V的迟滞)
    - 最小启动输入电压:4.5V 或输出电压+2V,以较大者为准
    - 输出电压选择:2.5V、3.3V、5.0V、6.0V、7.5V
    - 切换频率选择:300kHz、500kHz
    - 输出电流:全输出电流额定值由EVM提供
    - 电源终端块:极性PVin电源终端块(TB1)和Vout电源终端块(TB2),支持16-AWG线缆

    产品特点和优势


    独特功能:
    1. 宽输入电压范围:能够处理从4.5V到60V的输入电压,适用于各种工业和汽车应用。
    2. 多重输出电压选项:通过跳线设置,可选择五种不同的输出电压,满足不同需求。
    3. 高性能测试点:提供多种测试点,方便用户进行详细评估和调试。
    市场竞争力:
    - 广泛的应用范围和高灵活性使其成为研发和测试的理想选择。
    - 高度集成的设计减少了开发时间和成本。
    - 出色的热性能和低输出纹波噪声,确保了稳定可靠的性能。

    应用案例和使用建议


    实际应用场景:
    LMZ36002 适合用于12V至60V输入总线的各种应用,如工业控制、通信设备、汽车电子等。在研发阶段,用户可以利用该评估模块快速验证设计方案的可行性和性能。
    使用建议:
    - 在连接电源和负载之前,请务必确认跳线设置正确,且输入电压处于推荐范围内。
    - 使用外部电容可以调整软启动时间,提高系统稳定性。
    - 在需要较高频率时,建议选用500kHz的切换频率,以减少纹波电压。

    兼容性和支持


    兼容性:
    LMZ36002评估模块设计简洁,易于与其他标准接口兼容。通过调整某些参数和跳线设置,可适应不同应用的需求。
    支持:
    Texas Instruments 提供详尽的技术文档和支持,包括数据手册、用户指南、FAQ等,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    常见问题及解决方案:
    1. 输入电压不稳导致启动困难
    - 解决方案:确保输入电压高于4V,且在启动过程中保持稳定。

    2. 输出电压不准确
    - 解决方案:检查跳线设置是否正确,并参考数据手册进行调整。

    3. 纹波电压过高
    - 解决方案:增加外部电容,优化电源布局。

    总结和推荐


    综合评估:
    LMZ36002 简单开关器®电源模块评估模块以其广泛的输入电压范围、灵活的输出选项和丰富的测试点而备受推崇。其出色的性能和简便的使用方法使其成为研发和评估的理想工具。
    推荐:
    我们强烈推荐研发人员和技术工程师在评估宽输入范围电源模块时使用该评估模块。其优秀的性能和丰富的文档资料将大大简化开发过程并确保项目成功。

LMZ36002EVM参数

参数
最小输入电压 4.5V
最大输出电压 2.5V,3.3V,5V,6V or 7.5V
最小输出电压 2.5V,3.3V,5V,6V or 7.5V
功能 -
开关频率 -
拓扑 -
输出类型 1,Non-Isolated
输出数量 -
最大输入电压 60V
同步整流器 -
安装方式 板安装
零件状态 在售
包装方式 盒装

LMZ36002EVM厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LMZ36002EVM数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LMZ36002EVM LMZ36002EVM数据手册

LMZ36002EVM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 600.974
200+ ¥ 585.695
1000+ ¥ 570.416
库存: 10
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 6009.74
