首页  >  产品百科  >  LM5166EVM-C50A

LM5166EVM-C50A

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 100KHz 1,Non-Isolated 1 5V 4.9V 65V 6V
供应商型号: LM5166EVM-C50A
供应商: 国内现货
标准整包数: 1

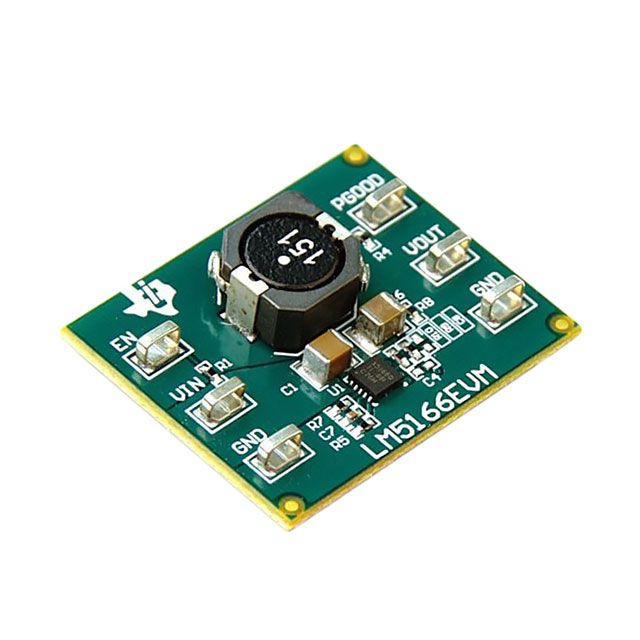

TEXAS INSTRUMENTS DC-DC稳压器 LM5166EVM-C50A

LM5166EVM-C50A概述

    LM5166EVM-C50A Evaluation Module User’s Guide

    1. 产品简介


    产品类型:
    LM5166EVM-C50A是一款由德州仪器(Texas Instruments)开发的评估模块(EVM),旨在展示LM5166宽输入电压范围同步降压DC/DC转换器的性能和所有功能。
    主要功能:
    LM5166EVM-C50A能够接受3V至65V的输入电压,并输出5V固定电压,负载电流高达500mA。它采用了恒定导通时间(COT)控制模式和二极管仿真技术,使得空载时供电电流仅为14μA(在24V输入下)。此外,集成的高侧和低侧功率MOSFET通过同步整流实现高效的能量转换。
    应用领域:
    LM5166EVM-C50A适用于需要高效能量转换和高输入电压范围的应用场合,如汽车电子、工业自动化系统、通信设备等。

    2. 技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 3V 至 65V |
    | 输出电压 | 5V 固定 |
    | 输出电流 | 最大 500mA |
    | 工作温度范围 | -40°C 至 +150°C |
    | 空载电流 | 14μA(在24V输入下) |
    | 开关频率 | COT控制,无需外部时钟 |
    | 过温保护 | 集成 |
    | 电流限制 | 可编程峰值电流限制 |
    | 启动配置 | 可调软启动 |

    3. 产品特点和优势


    独特功能:
    - 恒定导通时间(COT)控制架构,无需外部时钟源。
    - 集成功率MOSFET,减少外部组件数量。
    - 二极管仿真技术,提高效率。
    - 精确的使能阈值和过温保护,增加可靠性。
    - 可编程峰值电流限制,提供灵活的电路保护。
    - 支持用户调整输出电压。
    市场竞争力:
    LM5166EVM-C50A凭借其高效率、紧凑设计和宽泛的工作温度范围,在汽车电子和工业自动化应用中具有显著的优势。它的高效能量转换能力和低空载电流使得它在各种应用中表现出色。

    4. 应用案例和使用建议


    典型应用:
    - 汽车电子:在汽车冷启动条件下表现优异。
    - 工业自动化:稳定输出电压和高效率适应各种复杂环境。
    - 通信设备:高输入电压范围确保设备在不同电源条件下正常运行。
    使用建议:
    - 在选择滤波电感和陶瓷输入输出电容时,确保符合电路设计要求。
    - 根据具体应用需求,适当调整反馈电阻以达到理想的输出电压。
    - 注意保持良好的散热条件,特别是在高电流负载条件下运行时。

    5. 兼容性和支持


    LM5166EVM-C50A与德州仪器(Texas Instruments)提供的多种开发工具兼容,如WEBENCH® Designer和SPICE仿真模型。此外,还提供了快速启动设计工具,帮助用户优化组件选择并预测效率性能。

    6. 常见问题与解决方案


    - 问题: 启动时出现不稳定现象?
    解决方案: 确保正确的UVLO设置,选择适当的输入电压欠压锁定(UVLO)组件来保证稳定启动。

    - 问题: 系统过热?
    解决方案: 确认系统的散热条件良好,并检查是否存在超温保护触发的情况。

    - 问题: 输出电压波动较大?
    解决方案: 调整反馈电阻网络,优化输出电压稳定性。

    7. 总结和推荐


    综合评估:
    LM5166EVM-C50A作为一款高性能的评估模块,具有高效率、宽输入电压范围和出色的温度稳定性。其独特的控制架构和低空载电流特性使其在各种应用中展现出色的表现。
    推荐:
    强烈推荐使用LM5166EVM-C50A进行系统原型设计和性能验证,尤其是在需要高效能、高输入电压范围的应用环境中。

LM5166EVM-C50A参数

参数
同步整流器 -
输出类型 1,Non-Isolated
最小输入电压 6V
输出数量 1
拓扑 -
功能 -
最大输出电压 5V
最小输出电压 4.9V
最大输入电压 65V
开关频率 100KHz
零件状态 在售
包装方式 散装

LM5166EVM-C50A厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM5166EVM-C50A数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LM5166EVM-C50A LM5166EVM-C50A数据手册

LM5166EVM-C50A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 604.3724
200+ ¥ 589.007
1000+ ¥ 573.6416
库存: 30
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 6043.72
