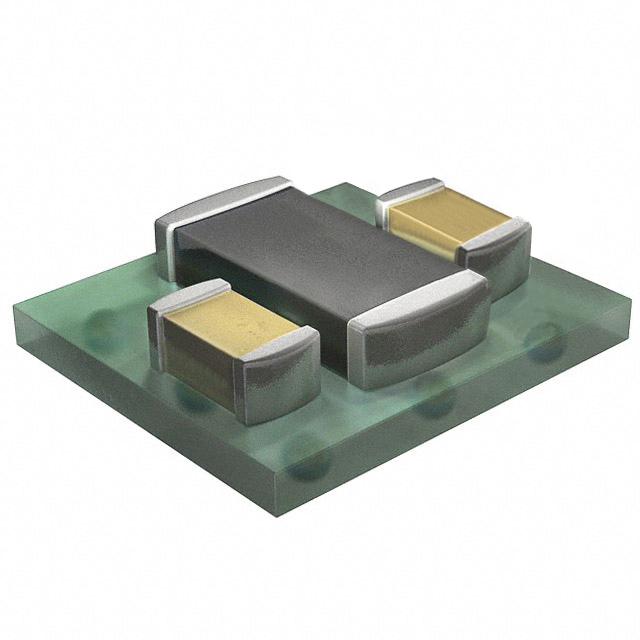

TPS82674SIPR

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 5.45MHz DC,Fixed 1 1.2V 4.8V 2.3V SIP 贴片安装,黏合安装 3mm*2.4mm*1mm
供应商型号: TPS82674SIPR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 TPS82674SIPR

TPS82674SIPR概述

    # 高效微系统电源管理芯片 TPS8267x 技术解析

    产品简介


    TPS8267x 是一款由德州仪器(Texas Instruments)推出的高性能、高效率的微型一体化降压转换器(MicroSiP™)。其设计特别适用于低功耗便携式设备,如智能手机、可穿戴电子产品、数字电视等。该系列产品通过集成高频率同步降压 DC-DC 转换器,能够在 2.3 V 至 4.8 V 的输入电压范围内提供高达 600 mA 的稳定输出电流。TPS8267x 的典型应用包括电源管理和POL(Point-of-Load)供电。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 2.3 | 3.6 | 4.8 | V |
    | 输出电压 | 1.05 | 1.95 | - | V |
    | 工作温度范围 | -40 | +85 | +125 | °C |
    | 最高输入电压(长期运行) | - | - | 4.8 | V |
    | 工作频率 | - | 5.5 | - | MHz |
    | 开关效率 | - | 90 | - | % |
    | 空载工作电流(PWM模式) | 5.8 | - | - | mA |
    | 最大输出电流 | - | 600 | - | mA |
    | 热关断保护 | √ | - | - | - |

    产品特点和优势


    TPS8267x 系列电源管理芯片具有多项显著的技术优势,使其在众多领域脱颖而出:
    1. 高效率: 在 5.5 MHz 下可实现高达 90% 的效率。
    2. 低静态电流: PWM 模式下空载电流仅为 5.8 mA,PFM 模式下更低至 17 μA。
    3. 宽输入电压范围: 支持 2.3 V 至 4.8 V 的宽电压输入范围,适应多种电池供电设备。
    4. 快速启动时间: 内置软启动电路,启动时间仅需 120 μs。
    5. 自动模式切换: 自动识别负载状态,实现 PWM 和 PFM 模式的无缝切换。
    6. 超薄封装: 封装厚度小于 1 mm,适合高密度装配需求。

    应用案例和使用建议


    应用案例
    TPS8267x 广泛应用于手机、智能手表、便携式医疗设备及物联网模块等领域。例如,在智能手机摄像头模块中,TPS8267x 可为模块提供稳定的 1.8 V 电源,有效提升整体系统的能效。
    使用建议
    1. 外部元件选择: 确保输入电容和输出电容符合推荐要求,以保证最佳性能。
    2. 散热设计: 对于高功率输出场景,建议增加外部散热片或采用高效 PCB 布局。
    3. 布局优化: 遵循厂商提供的布局指南,避免高频信号干扰。

    兼容性和支持


    TPS8267x 系列支持广泛的外部元件,确保其与现有设计的高度兼容性。此外,德州仪器提供全面的技术文档和在线支持服务,用户可通过官方网站获取最新资料和技术指导。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电容和输出电容是否满足规格要求 |
    | 设备发热严重 | 增加外部散热措施或优化 PCB 布局 |
    | 启动后无输出电压 | 检查 EN 引脚连接是否正确 |

    总结和推荐


    TPS8267x 系列电源管理芯片以其高效的性能、紧凑的设计和广泛的应用场景,成为便携式电子设备的理想选择。其出色的效率和低功耗特性使其在市场上具有很强的竞争优势。强烈推荐对便携式设备电源管理有严格要求的用户选择此系列芯片。

TPS82674SIPR参数

参数
开关频率 5.45MHz
同步整流器 -
拓扑 -
最大输入电压 4.8V
最大输出电压 1.2V
输出类型 DC,Fixed
最小输出电压 -
功能 -
输出数量 1
最小输入电压 2.3V
长*宽*高 3mm*2.4mm*1mm
通用封装 SIP
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

TPS82674SIPR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS82674SIPR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS TPS82674SIPR TPS82674SIPR数据手册

TPS82674SIPR封装设计

查看详情并下载
Symbol
Footprint
3D Model
