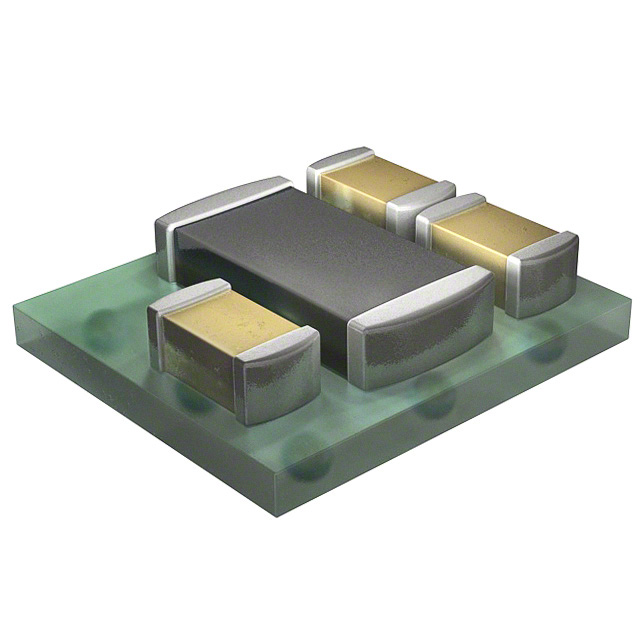

TPS82697SIPR

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 2.7MHz~3.3MHz DC,Fixed 1 2.8V 4.8V 2.3V SIP 贴片安装,黏合安装 3mm*2.4mm*1mm
供应商型号: TPS82697SIPR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 TPS82697SIPR

TPS82697SIPR概述

    # TPS8269x 高效MicroSIP™降压转换器产品概述

    产品简介


    TPS8269x 系列是德州仪器(TI)推出的高效能微型表面贴装集成电路(MicroSIP™)降压型直流-直流转换器,特别适用于低功耗应用。产品采用集成式设计,内部集成了控制器、电感及输入输出电容等关键组件,无需额外元件即可完成设计。主要型号包括 TPS82692、TPS82693、TPS826951、TPS82697 和 TPS82698,这些产品具有高效率、紧凑封装和卓越的热管理能力,可广泛应用于智能手机、光学模块、传感器模块、可穿戴设备等领域。

    技术参数


    关键技术指标:
    - 输入电压范围: 2.3V 至 4.8V
    - 输出电压范围:
    - TPS82692: 2.2V
    - TPS82693: 2.85V
    - TPS826951: 2.5V
    - TPS82697: 2.8V
    - TPS82698: 3.0V
    - 最大输出电流: 800mA
    - 开关频率: 3MHz
    - 效率: 在 3MHz 下可达 95%
    - 静态电流: 23μA(轻载下)
    - 输出电压精度: ±2%
    - 工作温度范围: -40°C 至 +85°C
    环境要求:
    - 最大内部工作温度:125°C
    - 存储温度范围:-55°C 至 +125°C

    产品特点和优势


    1. 紧凑设计: 占用面积小于 6.7mm²,适合高密度电路板布局。
    2. 高效率: 在全负载范围内均保持高效的能量转换,适合便携式电池供电设备。
    3. 低静态电流: 轻载模式下仅消耗 23μA 的静态电流,延长电池寿命。
    4. 出色的瞬态响应: 具备优异的负载调整能力和线性调整率。
    5. 多工作模式切换: 支持自动 PFM/PWM 模式切换,适应不同负载需求。
    6. 增强型保护机制: 包括过流保护、短路保护和热关断功能。

    应用案例和使用建议


    应用案例
    TPS8269x 广泛应用于消费电子领域,如手机、智能手表等。典型应用场景包括摄像头模块、传感器模块和无线通信设备的电源管理。
    使用建议
    - 优化效率: 在设计中确保良好的散热条件,尤其是在高频运行条件下。
    - 输入电容选择: 选用低ESR的陶瓷电容以减少纹波。
    - 负载匹配: 根据具体应用合理分配负载电流,避免超出设备的最大承受能力。

    兼容性和支持


    TPS8269x 系列产品兼容多种主流微处理器平台,并提供完整的开发工具链和技术文档支持。德州仪器提供详尽的技术资料和在线社区服务,帮助工程师快速上手并解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否符合规格 |
    | 设备发热严重 | 改善散热措施,增加外部风扇 |
    | 启动失败 | 确认接线正确且无接触不良 |

    总结和推荐


    综上所述,TPS8269x 系列凭借其卓越的性能、紧凑的设计和多样化的功能选项,成为众多电子设备的理想电源解决方案。对于追求高性能、高效率和小体积的开发者而言,该系列无疑是一个值得信赖的选择。强烈推荐在便携式设备中使用此系列产品。

TPS82697SIPR参数

参数
最大输出电压 2.8V
最小输出电压 -
输出类型 DC,Fixed
最小输入电压 2.3V
拓扑 -
开关频率 2.7MHz~3.3MHz
功能 -
输出数量 1
同步整流器 -
最大输入电压 4.8V
长*宽*高 3mm*2.4mm*1mm
通用封装 SIP
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 散装,卷带包装

TPS82697SIPR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS82697SIPR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS TPS82697SIPR TPS82697SIPR数据手册

TPS82697SIPR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 10.384
2000+ ¥ 10.12
3000+ ¥ 9.856
库存: 12000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 10384
