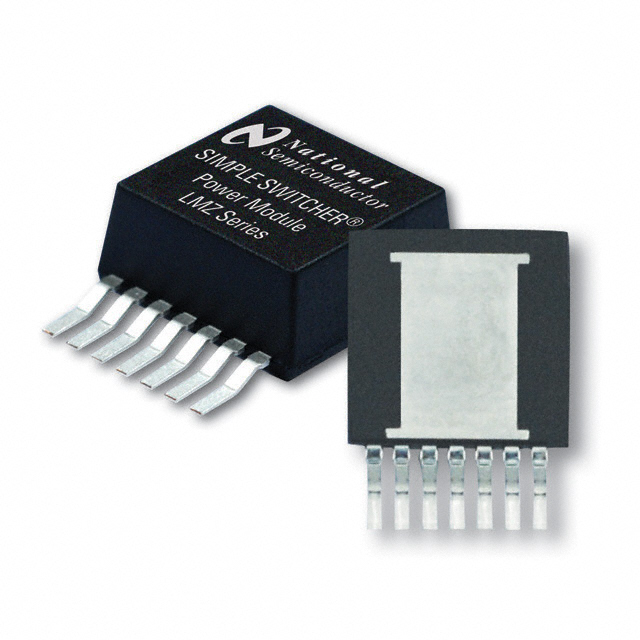

LMZ22003TZE/NOPB

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 650KHz~950KHz Adjustable,DC 1 800mV~6V 800mV 20V 6V TO-PMOD-7 贴片安装,黏合安装 10.2mm*9.9mm*4.6mm
供应商型号: LMZ22003TZE/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 LMZ22003TZE/NOPB

LMZ22003TZE/NOPB概述

    LMZ22003 3-A SIMPLE SWITCHER® Power Module

    产品简介


    LMZ22003 是一款高效能的降压式直流-直流电源模块,专为点负载转换设计,特别适用于12V输入电源轨。其内置屏蔽电感和简易的印刷电路板布局使其成为时间敏感项目和空间受限应用的理想选择。LMZ22003 还具有灵活的启动序列功能,可进行软启动、跟踪和精确使能控制,有效保护系统免受电流冲击和其他故障的影响。此外,它支持频率同步输入(650 kHz 至 950 kHz),具备负输出电压应用的能力。

    技术参数


    - 输入电压范围:6 V 至 20 V
    - 输出电压范围:0.8 V 至 6 V
    - 最大输出电流:3 A
    - 最大总输出功率:18 W
    - 工作频率范围:650 kHz 至 950 kHz
    - 高效性能:最高效率可达92%
    - 绝对最大额定值:VIN 到 PGND 为-0.3 V 至 24 V;EN 和 SYNC 到 AGND 为-0.3 V 至 5.5 V
    - 推荐工作条件:EN 和 SYNC 输入电压为0 V 至 5 V;结温为-40°C 至 125°C
    - 热特性:结到环境热阻 RθJA 为 21.5 °C/W

    产品特点和优势


    - 集成屏蔽电感:减少电磁干扰,提高系统可靠性。
    - 简易的PCB布局:简化设计,降低开发成本。
    - 同步频率输入:允许与其他设备同步,提高系统稳定性。
    - 软启动和精确使能控制:改善启动时的电流冲击,提高系统的鲁棒性。
    - 保护特性:具备热关断、可编程输入欠压锁定、输出过压保护、短路保护等功能,确保系统的稳定运行。

    应用案例和使用建议


    - 应用场景:该模块广泛应用于点负载转换,例如 FPGA 和 ASIC 的供电,以及负输出电压的应用。根据技术手册中的示例,该模块在输入电压范围为6 V 至 20 V 时表现出色。
    - 使用建议:为了确保最佳性能,建议在外围电路中添加适当的外部电阻和电容。例如,可以通过调节外部电阻来设置输出电压。此外,在高热环境中使用时,建议使用散热良好的 PCB 布局以提高散热效果。

    兼容性和支持


    - 兼容性:LMZ22003 与 LMZ23605/LMZ23603/LMZ22005 在引脚上是兼容的,可以方便地进行替代。该模块还可以通过连接外部软启动电容进行软启动或跟踪。
    - 支持和服务:德州仪器提供了全面的技术文档和支持服务,包括在线设计工具和社区资源,帮助用户更好地理解和使用该模块。

    常见问题与解决方案


    - 问题1:如何实现同步功能?
    - 解决方案:通过将同步输入连接到外部频率源,设定频率范围在650 kHz 至 950 kHz,以实现与外部设备的同步。
    - 问题2:如果模块过热怎么办?
    - 解决方案:检查并优化散热设计,确保模块的工作温度不超过125°C。如果温度过高,可以通过增加散热片或者改善通风条件来解决。
    - 问题3:模块在轻载时效率降低怎么办?
    - 解决方案:调整外围电路参数,例如增大输出电容值,减少输出纹波,以提高轻载时的效率。

    总结和推荐


    综上所述,LMZ22003 是一款高效、可靠且易于使用的电源模块。它在多个方面表现出色,包括高效率、低输出电压纹波、灵活的启动序列控制以及丰富的保护功能。对于需要高性能、高效率电源解决方案的设计者来说,LMZ22003 是一个理想的选择。因此,强烈推荐在多种应用场合下使用这款电源模块。

LMZ22003TZE/NOPB参数

参数
最大输入电压 20V
开关频率 650KHz~950KHz
拓扑 -
输出类型 Adjustable,DC
最小输入电压 6V
输出数量 1
同步整流器 -
最大输出电压 800mV~6V
最小输出电压 800mV
功能 -
长*宽*高 10.2mm*9.9mm*4.6mm
通用封装 TO-PMOD-7
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

LMZ22003TZE/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LMZ22003TZE/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LMZ22003TZE/NOPB LMZ22003TZE/NOPB数据手册

LMZ22003TZE/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 71.744
2000+ ¥ 69.92
3000+ ¥ 68.096
库存: 10000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 71744
直接购买
加入购物车
