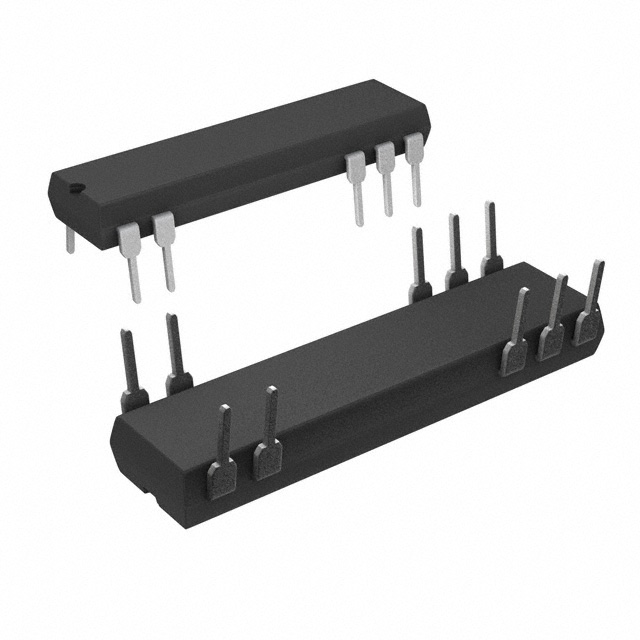

DCR012403P

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 880KHz DC,Fixed 1 3.3V 26.4V 21.6V DIP 通孔安装 22.9mm*7.1mm*5.3mm
供应商型号: DCR012403P
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 DCR012403P

DCR012403P概述

    DCR01系列电源模块技术手册

    产品简介


    DCR01系列电源模块是一系列高效率、输入隔离且输出调节的DC-DC转换器。其基本功能包括提供1瓦特以上的额定功率,隔离输入电压,以及输出稳压。这些特性使其适用于信号路径隔离的各种应用,如点对点电源转换、数字接口电源、消除接地回路和减少电源噪声等。

    技术参数


    1. 隔离等级: 额定为1000-Vrms的操作隔离。
    2. 认证: 获得UL1950认证。
    3. 功率密度: 高达53 W/in³ (3.3 W/cm³)。
    4. 封装形式: 提供10针PDIP和12针SOP封装。
    5. 同步功能: 支持设备间的同步。
    6. 热保护: 带有热保护功能。
    7. 开关频率: 400kHz。
    8. 平均故障间隔时间(MTBF): 在55°C下为125 FITs。
    9. 输入范围: ±10% 输入范围。
    10. 短路保护: 具备短路保护功能。
    11. 输入电压: 5V、12V和24V。
    12. 输出电压: 3.3V和5V。
    13. 效率: 高效率,典型应用中可以达到90%以上。

    产品特点和优势


    DCR01系列电源模块的主要优势包括:
    1. 高隔离度: 额定为1000-Vrms的操作隔离,适合安全关键应用。
    2. 高功率密度: 达到53 W/in³,非常适合空间受限的应用。
    3. 多样的封装选项: 提供10针PDIP和12针SOP两种封装形式,便于集成。
    4. 热保护和短路保护: 提高系统可靠性。
    5. 高效能: 在广泛的工作条件下保持高效的能量转换。

    应用案例和使用建议


    应用案例:
    - 点对点电源转换: 在需要高效电源转换的工业控制系统中使用。
    - 数字接口电源: 用于通信设备和计算机系统的电源管理。
    - 接地回路消除: 在需要避免干扰的电路中应用。
    - 电源噪声减少: 降低系统噪声,提高信号完整性。
    使用建议:
    - 在选择输入电压时,确保电压在规定的范围内,以避免损坏。
    - 使用适当的散热措施来延长使用寿命。
    - 考虑使用屏蔽线缆以减少电磁干扰(EMI)。

    兼容性和支持


    兼容性:
    - DCR01系列电源模块支持5V、12V和24V输入电压,可与各种标准电源系统兼容。
    - 模块通过10针PDIP和12针SOP两种封装方式提供,易于与其他元器件连接。
    支持和维护:
    - Texas Instruments提供了详尽的技术文档和支持服务,帮助用户更好地理解和使用产品。
    - 用户可以通过官方渠道获取技术咨询和故障排除支持。

    常见问题与解决方案


    1. 问题: 设备在启动时未能正常工作。
    - 解决方案: 确认输入电压在规定的范围内,并检查所有连接是否牢固。

    2. 问题: 输出电压不稳定。
    - 解决方案: 检查负载电流是否在额定范围内,以及输入电压是否稳定。

    总结和推荐


    DCR01系列电源模块以其高隔离度、高功率密度和多功能性成为工业应用的理想选择。其广泛的输入电压范围和稳定的输出性能使其在多种应用场景中表现优异。建议在需要高效、可靠电源转换的项目中使用DCR01系列电源模块。通过遵循上述使用建议和注意事项,用户可以最大限度地发挥其潜力。

DCR012403P参数

参数
同步整流器 -
最大输入电压 26.4V
输出类型 DC,Fixed
最大输出电压 3.3V
开关频率 880KHz
输出数量 1
功能 -
拓扑 -
最小输出电压 -
最小输入电压 21.6V
长*宽*高 22.9mm*7.1mm*5.3mm
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,管装

DCR012403P厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DCR012403P数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS DCR012403P DCR012403P数据手册

DCR012403P封装设计

查看详情并下载
Symbol
Footprint
3D Model
