LMZ10501SILR

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 2.25MHz Adjustable 1 600mV~3.6V 600mV 5.5V 2.7V USIP-8 贴片安装,黏合安装 3mm*2.6mm*1.5mm
供应商型号: 14M-LMZ10501SILR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 LMZ10501SILR

LMZ10501SILR概述


    产品简介

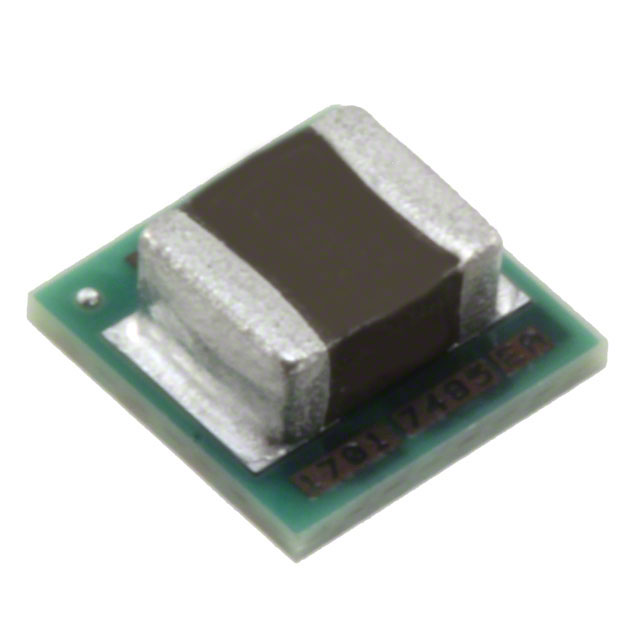

    LMZ10501 纳米模块是一款简易型开关稳压器,适用于空间受限的应用场景。该模块具有高达1A的输出电流,输入电压范围为2.7V至5.5V,输出电压范围为0.6V至3.6V。该产品旨在简化电源设计,具备高效率和低输出电压纹波的特点,非常适合用于负载点转换和空间受限的应用场合。

    技术参数


    - 输出电流:最高可达1A
    - 输入电压范围:2.7V 至 5.5V
    - 输出电压范围:0.6V 至 3.6V
    - 效率:最高可达95%
    - 集成电感器
    - 封装形式:8引脚microSiP(微SiP)
    - 温度范围:-40°C 至 125°C
    - 软启动功能
    - 电流限制保护
    - 热关断保护
    - 输入电压欠压锁定(UVLO)

    产品特点和优势


    LMZ10501的主要特点是其高效能和紧凑的设计。该产品具有以下特点和优势:
    - 集成度高:仅需要五个外部组件(电阻分压器和三个陶瓷电容器),大大简化了电路设计。
    - 热管理良好:通过优化的散热设计,可承受较高的工作温度范围。
    - 灵活性高:可调输出电压和灵活的输入电压范围使其适用于多种应用场景。
    - 高性能:具备高效率和低输出电压纹波,适合于对噪声敏感的应用场合。

    应用案例和使用建议


    LMZ10501广泛应用于需要高效能电源转换的系统中,如工业控制、通信设备、便携式设备等。在实际应用中,用户可以根据具体需求选择合适的输入电压和输出电压。例如,在空间受限的应用场景中,可以利用其紧凑的设计进行优化布局。此外,建议在设计时注意散热问题,特别是在高电流条件下使用时,可以通过增加散热片等方式提高热管理性能。

    兼容性和支持


    LMZ10501 与大多数常见的电子元器件具有良好的兼容性。Texas Instruments 提供了丰富的技术支持和工具,如 WEBENCH® Power Designer 设计工具,以帮助用户轻松创建定制化的设计。此外,TI 还提供了详尽的技术文档和支持社区,用户可以在遇到问题时获得及时的帮助。

    常见问题与解决方案


    根据技术手册中的常见问题和解决方案,以下是用户可能会遇到的几个问题及其解决方法:
    1. Q: 输出电压不稳定?
    - A: 检查输入电压是否稳定,确保使用符合要求的输入电容。
    2. Q: 输出电流不足?
    - A: 确认输入电压是否满足要求,检查连接线是否有阻抗过高的情况。
    3. Q: 效率偏低?
    - A: 检查散热是否充分,调整布局以减少热阻。

    总结和推荐


    综上所述,LMZ10501 纳米模块凭借其高效、紧凑和易于使用的特点,在各种应用场景中表现出色。它在设计简便性、散热性能和输出稳定性方面均具备显著优势,非常适合作为电源管理解决方案。强烈推荐在需要高效能、紧凑设计及良好温度管理的应用中使用该产品。

LMZ10501SILR参数

参数
功能 -
最小输出电压 600mV
同步整流器 -
输出类型 Adjustable
拓扑 -
最小输入电压 2.7V
最大输入电压 5.5V
最大输出电压 600mV~3.6V
开关频率 2.25MHz
输出数量 1
长*宽*高 3mm*2.6mm*1.5mm
通用封装 USIP-8
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

LMZ10501SILR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LMZ10501SILR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS LMZ10501SILR LMZ10501SILR数据手册
