IS357A

产品分类: 光电耦合器
厂牌: ISOCOM COMPONENTS
产品描述: Isocom 晶体管输出型光耦, 表面安装, 4针, PDIP封装
供应商型号: Q-IS357A
供应商: 海外现货
标准整包数: 1000

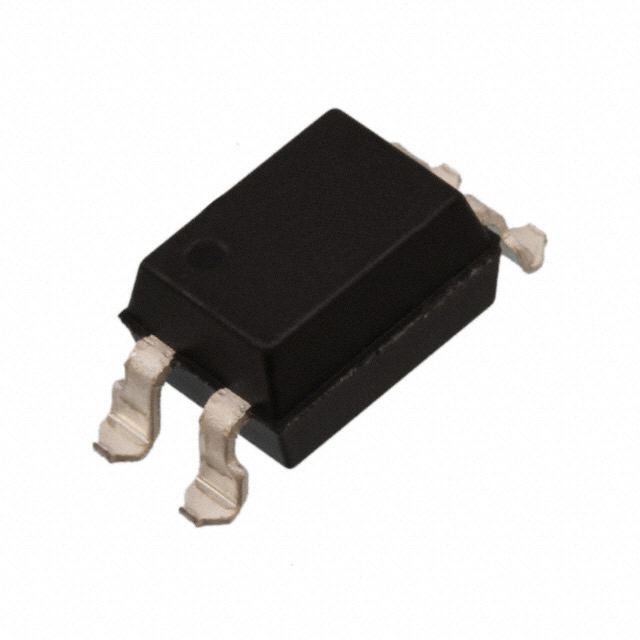

ISOCOM COMPONENTS 光电耦合器 IS357A

IS357A概述

    高密度安装光耦合隔离器 —— IS357A 光电晶体管

    产品简介


    IS357A 是一款高密度安装光电晶体管,由红外发光二极管和NPN硅光电晶体管组成,封装于节省空间的双列直插式塑料封装内。这款器件特别适用于需要高可靠性、低功耗及精确信号传输的应用场合。

    技术参数


    - 输入端
    - 正向电压(VF):1.2V至1.4V(IF=20mA)
    - 反向电压(VR):5V(IR=10µA)
    - 反向电流(IR):10μA(VR=4V)
    - 输出端
    - 集电极-发射极击穿电压(BVCEO):35V(IC=0.5mA)
    - 发射极-集电极击穿电压(BVECO):6V(IE=0.1mA)
    - 集电极-发射极暗电流(ICEO):100nA(VCE=20V)
    - 耦合电流转移比(CTR):80%至160%(IF=5mA,VCE=5V)
    - 集电极-发射极饱和电压(VCE(SAT)):0.2V(IF=20mA,IC=1.0mA)
    - 输入到输出隔离电压(VISO):3750VRMS(峰值电压5300V)
    - 输入-输出隔离电阻(RISO):5×10^10Ω(VIO=500V)
    - 输出上升时间(tr):4至18μs(VCE=2V)
    - 输出下降时间(tf):3至18μs(IC=2mA,RL=100Ω)

    产品特点和优势


    - 电流转移比:IS357A 的电流转移比高达80%至160%,保证了高效的信号传输效率。
    - 隔离性能:提供3750VRMS的输入输出隔离电压,能够承受高达5300V的峰值电压,非常适合需要高隔离度的应用场合。
    - 质量保障:所有电气参数100%测试,并提供定制电气选项,确保产品的可靠性和灵活性。
    - 兼容替代:可以作为夏普PC357A的直接替换品,便于现有系统升级。

    应用案例和使用建议


    IS357A 广泛应用于计算机终端、工业控制系统、测量仪器等领域。尤其是在不同电位和阻抗系统间的信号传输方面表现出色。在实际使用中,根据负载电阻的变化,建议合理调整驱动电流以优化响应时间和传输性能。例如,在负载电阻为100Ω时,通过调节输入电流可显著改善上升和下降时间。

    兼容性和支持


    IS357A 与大多数标准接口兼容,易于集成到现有的电路设计中。此外,ISOCOM公司提供了全面的技术支持和售后服务,包括特殊选型服务,可通过咨询工厂获取更多定制需求。

    常见问题与解决方案


    1. 问题:设备运行时发热严重。
    - 解决办法:检查散热措施是否到位,确保周围环境通风良好;必要时增加外部散热片或采用强制风冷。

    2. 问题:输出信号不稳定。
    - 解决办法:检查电源电压是否稳定,适当增加旁路电容以减少噪声干扰。

    总结和推荐


    IS357A 光耦合隔离器凭借其高电流转移比、出色的隔离性能及广泛的适用范围,在众多领域展现出强大的竞争力。尽管成本略高于普通光耦合器,但其卓越的性能和稳定性足以证明其性价比。因此,强烈推荐使用 IS357A 用于对信号传输质量和可靠性要求较高的应用场景。

IS357A参数

参数
下降时间 18μs
最大输出电压 80V
通道数 1
输入类型 直流
上升时间 18μs
Vf-正向电压 1.4V
隔离电压 3.75KV
电流传输比 80%
关闭时间 3μs
最大输出电流 -
Vce-集电极-发射极饱和电压 200mV
输出类型 DC
导通时间 4μs
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

IS357A厂商介绍

Isocom Components是一家全球领先的电子组件分销商,专注于提供高质量的电子元件和解决方案。公司主营产品包括集成电路、被动元件、连接器、传感器、电源管理等,广泛应用于通信、工业控制、汽车电子、医疗设备、消费电子等领域。

Isocom Components的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足客户的多样化需求。

2. 严格的质量控制:所有产品均经过严格的质量检测,确保可靠性和稳定性。

3. 快速的交货能力:拥有强大的库存和物流体系,能够快速响应客户需求,缩短交货周期。

4. 专业的技术支持:提供专业的技术咨询和解决方案,帮助客户解决技术难题。

5. 良好的客户服务:以客户为中心,提供全方位的售前、售中、售后服务,建立长期稳定的合作关系。

IS357A数据手册

厂牌 PDF简要描述 下载
ISOCOM COMPONENTS 光电耦合器 ISOCOM COMPONENTS IS357A IS357A数据手册

IS357A封装设计

查看详情并下载
Symbol
Footprint
3D Model
