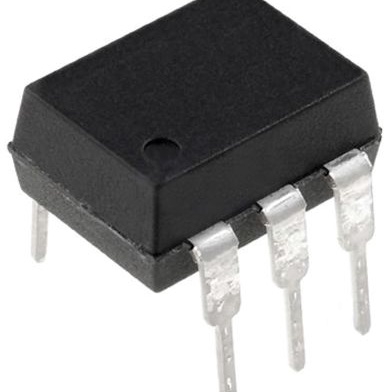

4N30

产品分类: 光电耦合器
厂牌: ISOCOM COMPONENTS
产品描述: Isocom 光电晶体管输出型光耦, 4N30系列, 表面安装, 6针, DIP封装
供应商型号: NA-4N30
供应商: 海外现货
标准整包数: 1
ISOCOM COMPONENTS 光电耦合器 4N30

4N30概述

    4N29, 4N30, 4N31, 4N32, 4N33 系列光耦合器技术手册

    产品简介


    4N29, 4N30, 4N31, 4N32 和 4N33 系列光耦合器由一个红外发光二极管和一个 NPN 硅光电达林顿晶体管组成,封装在一个高效能的双列直插式(DIP)封装中。这些光耦合器适用于多种工业自动化和测量仪器等应用场景。

    技术参数


    - 输入参数
    - 正向电压 (VF): 1.2 至 1.5 V (IF = 10 mA)
    - 反向电流 (IR): 10 μA (VR = 6 V)
    - 输入电容 (Cin): 50 pF (VF = 0 V, f = 1 MHz)
    - 输出参数
    - 集电极-发射极击穿电压 (BVCEO): 55 V (IC = 1 mA, IF = 0 mA)
    - 发射极-集电极击穿电压 (BVCBO): 55 V (IC = 0.1 mA, IF = 0 mA)
    - 发射极-基极击穿电压 (BVECO): 7 V (IE = 0.1 mA)
    - 集电极-发射极暗电流 (ICEO): 100 nA (VCE = 10 V, IF = 0 mA)
    - 耦合参数
    - 光耦效率 (CTR): 4N29, 4N30: 100%; 4N31: 50%; 4N32, 4N33: 500%
    - 集电极-发射极饱和电压 (VCE(sat)): 4N29, 4N30, 4N32, 4N33: 1.0 V; 4N31: 1.2 V
    - 开关参数
    - 输出导通时间 (tON): 5 μs (VCC = 10 V, IF = 200 mA, IC = 50 mA)
    - 输出关断时间 (tOFF): 4N29, 4N30, 4N31: 40 μs; 4N32, 4N33: 100 μs
    - 隔离参数
    - 隔离电压 (VISO): 5000 VRMS
    - 隔离电阻 (RIO): 10^11 Ω (VI-O = 500 VDC, R.H. = 40% to 60%)
    - 绝对最大额定值
    - 前向电流 (IF): 60 mA
    - 脉冲前向电流 (IF): 1 A (1 μs, 脉冲)
    - 反向电压 (VR): 6 V
    - 功率耗散 (PD): 120 mW (无降额至 TA = 100°C)
    - 工作温度范围: -55°C 至 100°C
    - 存储温度范围: -55°C 至 125°C
    - 焊接温度 (10s): 260°C

    产品特点和优势


    - 高AC隔离电压: 5000 VRMS
    - 高电流转移比
    - 符合RoHS标准
    - 通过UL认证 (E91231)
    - 通过VDE认证 (40028086)
    这些特点使得该系列光耦合器在工业自动化、智能仪表和其他需要高可靠性的应用场景中表现出色。

    应用案例和使用建议


    这些光耦合器广泛应用于工业自动化系统控制器、测量仪器、可编程逻辑控制器、智能仪表和电源反馈控制等领域。例如,在智能仪表中,它们可以用于实现电气隔离和信号传输。
    使用建议:
    - 在焊接时遵循推荐的焊料温度曲线,确保焊接质量。
    - 使用适当的PCB布局,以优化散热并提高可靠性。

    兼容性和支持


    这些光耦合器提供标准DIP6、10mm引脚间距、表面贴装(SMD)和带卷装的形式。此外,它们通过了UL和VDE认证,提供了额外的安全保障。
    厂商提供全面的技术支持和售后服务,包括产品咨询、技术支持和维修服务。可通过官方联系方式获取更多支持信息。

    常见问题与解决方案


    - 问题: 设备在高温环境下表现不稳定。
    - 解决方案: 检查PCB布局和热设计,确保良好的散热效果。
    - 问题: 设备无法正常启动。
    - 解决方案: 检查电路连接,确保正确的电源和信号输入。
    - 问题: 设备功率耗散过高。
    - 解决方案: 减小输入电流,选择适当的散热措施。

    总结和推荐


    4N29, 4N30, 4N31, 4N32, 4N33 系列光耦合器凭借其出色的隔离性能、高电流转移比和广泛的认证支持,在工业自动化和测量仪器等领域表现出色。强烈推荐在相关应用中使用该系列产品。

4N30参数

参数
最大输出电流 -
输入类型 直流
Vf-正向电压 1.5V
隔离电压 5.3KV
下降时间 40μs
关闭时间 -
导通时间 -
最大输出电压 -
Vce-集电极-发射极饱和电压 1V
电流传输比 100%
输出类型 DC
上升时间 5μs
通道数 1
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

4N30厂商介绍

Isocom Components是一家全球领先的电子组件分销商,专注于提供高质量的电子元件和解决方案。公司主营产品包括集成电路、被动元件、连接器、传感器、电源管理等,广泛应用于通信、工业控制、汽车电子、医疗设备、消费电子等领域。

Isocom Components的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足客户的多样化需求。

2. 严格的质量控制:所有产品均经过严格的质量检测,确保可靠性和稳定性。

3. 快速的交货能力:拥有强大的库存和物流体系,能够快速响应客户需求,缩短交货周期。

4. 专业的技术支持:提供专业的技术咨询和解决方案,帮助客户解决技术难题。

5. 良好的客户服务:以客户为中心,提供全方位的售前、售中、售后服务,建立长期稳定的合作关系。

4N30数据手册

厂牌 PDF简要描述 下载
ISOCOM COMPONENTS 光电耦合器 ISOCOM COMPONENTS 4N30 4N30数据手册

4N30封装设计

查看详情并下载
Symbol
Footprint
3D Model
