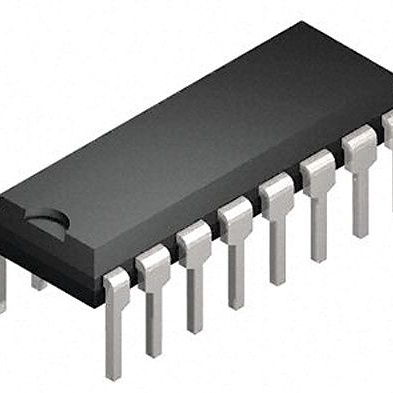

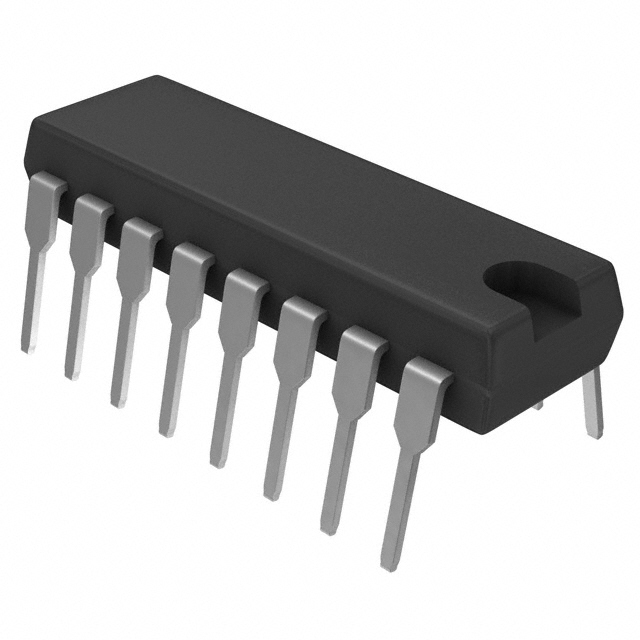

ISP845

产品分类: 光电耦合器
厂牌: ISOCOM COMPONENTS
产品描述: Isocom 光电复合输出型光耦, ISP845系列, 四通道, 表面安装, 16针, DIP封装
供应商型号: Q-ISP845
供应商: 期货订购
标准整包数: 25
ISOCOM COMPONENTS 光电耦合器 ISP845

ISP845概述

    高密度安装光耦合隔离器:ISOCOM PS2501-1/2/4系列

    产品简介


    ISOCOM COMPONENTS LTD 推出的 PS2501-1/2/4 系列光耦合隔离器是一种高性能、高可靠性的器件,广泛应用于计算机终端、工业系统控制器、测量仪器等领域。这些器件采用红外发光二极管(LED)和NPN硅光电晶体管,封装于高效能的双列直插式塑料封装中,适合高密度安装。根据不同的型号,可提供直插式引脚扩展(G选项)、表面贴装(SM选项)以及带卷带包装(SMT&R选项)。

    技术参数


    - 输入电压(Forward Voltage, VF): 1.2 V至1.4 V
    - 反向电流(Reverse Current, IR): 10 μA @ VR = 4V
    - 集电极-发射极击穿电压(Collector-Emitter Breakdown Voltage, BVCEO): 80 V @ IC = 1 mA
    - 发射极-集电极击穿电压(Emitter-Collector Breakdown Voltage, BVECO): 6 V @ IE = 100 μA
    - 集电极-发射极暗电流(Collector-Emitter Dark Current, ICEO): 100 nA @ VCE = 20 V
    - 耦合电流传输比(Coupled Current Transfer Ratio, CTR):
    - PS2501-1, PS2501-2, PS2501-4: 80%至600%
    - PS2501-1X, PS2501-2X, PS2501-4X: 100%至300%
    - 集电极-发射极饱和电压(Collector-Emitter Saturation Voltage, VCE(SAT)): 0.3 V @ IF = 10 mA, IC = 2 mA
    - 输入到输出隔离电压(Input-to-Output Isolation Voltage, VISO): 5300 VRMS / 7500 VPK
    - 输入-输出隔离电阻(Input-Output Isolation Resistance, RISO): 5 x 10^10 Ω @ VIO = 500V
    - 输出上升时间(Output Rise Time, tr): 4 μs @ VCE = 2V
    - 输出下降时间(Output Fall Time, tf): 3 μs @ IC = 2 mA, RL = 100Ω

    产品特点和优势


    - 高电流传输比(High Current Transfer Ratio): 最小值为80%,确保信号传输的可靠性。
    - 高隔离电压(High Isolation Voltage): 达到5.3 kVRMS,确保设备之间的电气隔离。
    - 高BVCEO(High BVCEO): 最小值为80V,保证器件在高压环境下的稳定性。
    - 全面电气参数测试(All Electrical Parameters 100% Tested): 确保每件产品出厂前都经过严格检测,提高产品质量。
    - 定制电气选择(Custom Electrical Selections Available): 按需定制电气参数,满足不同客户的需求。

    应用案例和使用建议


    PS2501-1/2/4系列光耦合隔离器广泛应用于多种场合,例如:
    - 计算机终端:用于实现不同电路间的电气隔离。
    - 工业控制系统:提供可靠的信号传输和电气隔离。
    - 测量仪器:确保高精度的测量结果。
    使用建议:
    - 在实际应用中,应根据具体的工作环境选择合适的封装形式(如G选项、SM选项)。
    - 注意温度对电流传输比和饱和电压的影响,以避免过热导致的性能下降。
    - 严格按照电气参数进行设计和应用,避免因过载导致器件损坏。

    兼容性和支持


    该产品获得了多项认证,包括UL、VDE、CECC等,确保了产品的安全性和可靠性。此外,厂商还提供了详细的技术支持和维护服务,包括定制电气选择、故障诊断和维修服务。

    常见问题与解决方案


    - 问题:输出信号不稳定。
    - 解决方案:检查连接线路是否接触良好,确认电源电压符合要求,并检查负载电阻是否合适。
    - 问题:工作温度范围内的性能变化较大。
    - 解决方案:选择适用于目标工作温度范围的产品型号,必要时采取散热措施。
    - 问题:长时间使用后器件失效。
    - 解决方案:定期维护和更换,确保工作环境和温度条件符合要求。

    总结和推荐


    ISOCOM PS2501-1/2/4系列光耦合隔离器凭借其高电流传输比、高隔离电压和全面的电气参数测试,成为市场上一款极具竞争力的产品。其广泛的适用性和良好的技术支持使其在计算机终端、工业控制系统和测量仪器等领域中有着出色的应用表现。我们强烈推荐使用该系列产品,特别是在需要高可靠性和高性能的场景中。

ISP845参数

参数
关闭时间 -
导通时间 -
隔离电压 5.375KV,5.375V
最大输出电流 -
Vce-集电极-发射极饱和电压 -
电流传输比 7500%
下降时间 53μs
Vf-正向电压 1.4V
通道数 4
输入类型 直流
上升时间 60μs
最大输出电压 -
输出类型 -
通用封装 DIP
安装方式 贴片安装,通孔安装
包装方式 管装

ISP845厂商介绍

Isocom Components是一家全球领先的电子组件分销商,专注于提供高质量的电子元件和解决方案。公司主营产品包括集成电路、被动元件、连接器、传感器、电源管理等,广泛应用于通信、工业控制、汽车电子、医疗设备、消费电子等领域。

Isocom Components的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足客户的多样化需求。

2. 严格的质量控制:所有产品均经过严格的质量检测,确保可靠性和稳定性。

3. 快速的交货能力:拥有强大的库存和物流体系,能够快速响应客户需求,缩短交货周期。

4. 专业的技术支持:提供专业的技术咨询和解决方案,帮助客户解决技术难题。

5. 良好的客户服务:以客户为中心,提供全方位的售前、售中、售后服务,建立长期稳定的合作关系。

ISP845数据手册

厂牌 PDF简要描述 下载
ISOCOM COMPONENTS 光电耦合器 ISOCOM COMPONENTS ISP845 ISP845数据手册

ISP845封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 5.8206
库存: 100000
起订量: 1000 增量: 25
交货地:
最小起订量为:1000
合计: ¥ 5820.6
直接购买
加入购物车
