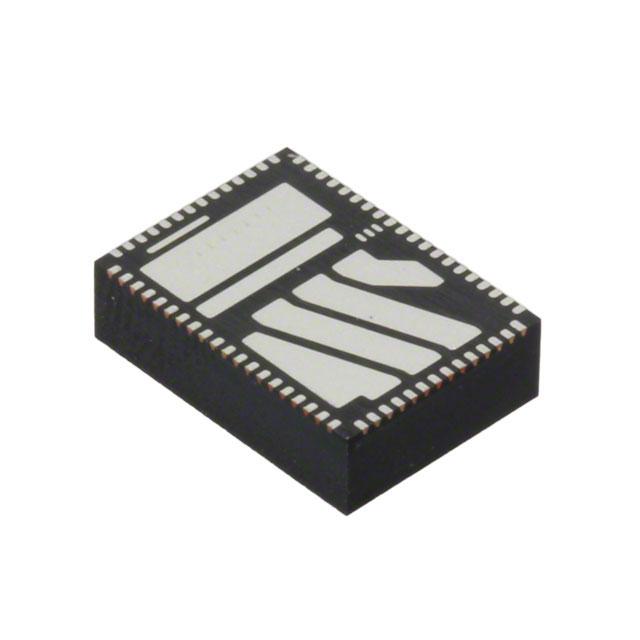

EN2342QI

产品分类: DC-DC稳压器
厂牌: INTEL
产品描述: Buck Yes 1MHz Adjustable 1 5V 750mV 14V 4.5V QFN-68 贴片安装,黏合安装 11mm*8mm*3mm
供应商型号: EN2342QI
供应商: 云汉优选
标准整包数: 1
INTEL DC-DC稳压器 EN2342QI

EN2342QI概述

    Intel® Enpirion® EN2342QI 4A PowerSoC 技术手册

    1. 产品简介


    产品类型: EN2342QI 是一种电源系统集成芯片(Power System on a Chip, PowerSoC)降压直流-直流开关转换器,集成了电感器。
    主要功能:
    - 高效率,可达95%
    - 广泛的输入电压范围:4.5V 至 14V
    - 高度集成:内部包括MOSFET开关、小信号控制电路、补偿和电感器
    - 稳定的输出电压精度(1.5%),涵盖负载和温度变化
    - 支持外部时钟同步频率调整
    - 短路和过流保护
    - 软启动功能
    应用领域:
    - FPGA 应用:适用于核心、IO和收发器
    - 空间受限应用
    - 输出电压纹波敏感应用
    - 振铃频率敏感应用
    - 服务器、嵌入式计算系统、局域网/存储区域网络适配卡、冗余阵列磁盘系统、工业自动化、测试测量及电信设备

    2. 技术参数


    - 输入电压范围:4.5V 至 14V
    - 输出电流范围:0A 至 4A
    - 工作环境温度范围:-40°C 至 +85°C
    - 封装形式:68针 QFN封装
    - 内置电感器技术,集成控制器和MOSFET
    - 保证4A输出电流在无空气流动条件下,温度达到85°C
    - 频率同步功能
    - 1.5%输出电压精度
    - 最高效率可达95%
    - 包含输出使能引脚和电源状态指示(Power OK)
    - 热关断和过流短路保护

    3. 产品特点和优势


    EN2342QI 集成了电感器和MOSFET开关,大大简化了电路设计。它的高性能设计能够确保在广泛的输入电压范围内提供稳定高效的直流-直流转换,满足各类高性能产品的严格电压和快速瞬态要求。独特的预偏置保护和软启动功能提升了系统的可靠性和寿命。RoHS合规且无卤素,适用于无铅制造环境。

    4. 应用案例和使用建议


    EN2342QI 常见的应用包括FPGA、服务器、工业自动化等领域。对于设计者而言,在选择合适的输入电容和输出电容时,需考虑具体的应用需求,如负载电流、输出电压精度和频率特性等。此外,合理的布局和走线有助于减少电磁干扰和提高整体系统性能。例如,在FPGA应用中,建议使用低ESR的陶瓷电容以优化瞬态响应性能。

    5. 兼容性和支持


    EN2342QI 与其姊妹型号 EN2340QI 引脚兼容,方便客户进行系统升级和扩展。Intel Enpirion 还提供了详细的参考设计文档和评估板,帮助客户快速上手和验证方案。

    6. 常见问题与解决方案


    - 问题1: 如何正确连接 AVINO 和 AVIN?
    - 解决: 将 AVINO 引脚连接到 AVIN 引脚,同时放置一个1µF的X5R/X7R电容器来滤波。

    - 问题2: 如何设置输出电压?
    - 解决: 使用反馈电阻分压器连接到 VFB 引脚来设定目标输出电压,并通过相位前馈网络进一步优化稳定性。
    - 问题3: 如何处理温度漂移?
    - 解决: 在热敏电阻连接到BTMP引脚时,选择合适类型的电阻并进行校准,以适应不同的环境温度。

    7. 总结和推荐


    总体来看,Intel® Enpirion® EN2342QI 是一款高性能的电源管理IC,具备出色的集成度和可靠性。它适合于需要高密度和高性能电源解决方案的应用场合。其高效率、宽输入电压范围和强大的保护机制使其在市场上具有很强的竞争优势。强烈推荐在高可靠性和高效能电源系统设计中使用此产品。

EN2342QI参数

参数
功能 Step-Down
开关频率 1MHz
最大输入电压 14V
同步整流器 Yes
最小输出电压 750mV
拓扑 Buck
最小输入电压 4.5V
输出类型 Adjustable
最大输出电压 5V
输出数量 1
长*宽*高 11mm*8mm*3mm
通用封装 QFN-68
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装
