EP5388QI

产品分类: DC-DC稳压器
厂牌: INTEL
产品描述: Buck 4MHz Adjustable 1 600mV~5V 600mV 5.5V 2.4V QFN-16 贴片安装,黏合安装 3mm*3mm*1.1mm
供应商型号: EP5388QI
供应商: 云汉优选
标准整包数: 500

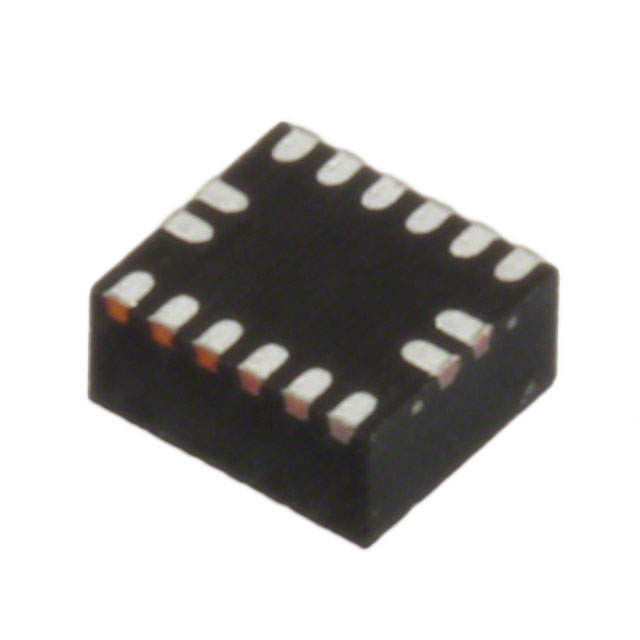

INTEL DC-DC稳压器 EP5388QI

EP5388QI概述

    EP5388QI 800mA PowerSoC 技术手册

    产品简介


    EP5388QI 是一款集成电感的同步降压转换器(PowerSoC),专为需要紧凑空间的应用而设计。该转换器将电源开关控制器、MOSFET、补偿电路及集成电感融为一体,提供最小化的解决方案尺寸。仅需两个低成本陶瓷电容器即可构成完整的系统。其主要功能是在高效率和低输出纹波的情况下,实现从2.4V到5.5V输入电压范围内提供高达800mA的连续输出电流。该产品适用于对噪声敏感的RF应用、空间受限的移动设备、无线数据应用等。

    技术参数


    - 封装:3mm x 3mm x 1.1mm QFN
    - 输入电压范围:2.4V至5.5V
    - 输出电压范围:0.6V至输入电压减去0.5V
    - 工作频率:4MHz
    - 最大连续输出电流:800mA
    - 休眠电流:<1μA
    - 温度范围:-40°C至+125°C
    - 纹波抑制:≤1%
    - 保护功能:过流保护、短路保护、热关断、UVLO
    - 认证:RoHS合规;MSL3 260°C回流焊

    产品特点和优势


    1. 高度集成:集成电感极大地简化了设计过程,减少了组件数量并缩小了解决方案的占地面积。
    2. 高性能:高达94%的转换效率,加上100%占空比的能力和低至1μA的待机电流,确保了在多种应用中的卓越性能。
    3. 多功能性:通过3个针脚的VID选择方案,可编程预设7种输出电压或选择外部电阻分压器进行动态调整。
    4. 高可靠性:内置多种保护机制,如过流保护、短路保护、热关断及UVLO,确保长期稳定运行。

    应用案例和使用建议


    - 便携式游戏设备:对于追求高性能的小型设备,EP5388QI的高效能和小尺寸使其成为理想选择。
    - 个人媒体播放器:通过精确控制输出电压和低纹波,可以更好地适应音频应用的需求。
    - 建议:在选择输出电容时要注意不要超过最大允许值,以避免影响设备稳定性。建议的总最大输出电容不超过80μF。

    兼容性和支持


    - 兼容性:与其他符合标准的电子元件具有良好的兼容性。
    - 支持:制造商提供详尽的技术文档和用户支持,便于开发人员快速上手。

    常见问题与解决方案


    1. 问:如何设置输出电压?
    - 答:通过配置VID引脚,可以选择七种预设输出电压之一,或者使用外部电阻分压器进行微调。
    2. 问:如何处理启动时的过流现象?
    - 答:在启动期间,内部软启动电路会限制输出电压上升速度,以防止损坏功率MOSFET和内部电感。如果发生过流现象,设备会在“打嗝模式”下重复此过程。
    3. 问:如何降低设备功耗?
    - 答:启用节能模式,保持使能引脚处于低电平,从而将静态电流降至1μA以下。

    总结和推荐


    EP5388QI凭借其高效的电源管理能力和高度集成的设计,在多个领域展示了其强大的竞争力。对于那些需要紧凑、高效且可靠电源解决方案的应用来说,EP5388QI是一款值得考虑的产品。其优异的性能和广泛的适用性使得它成为当前市场上极具吸引力的选择。强烈推荐用于各种便携式和空间受限的应用环境中。

EP5388QI参数

参数
最小输出电压 600mV
开关频率 4MHz
同步整流器 -
拓扑 Buck
输出数量 1
输出类型 Adjustable
最大输入电压 5.5V
最大输出电压 600mV~5V
功能 -
最小输入电压 2.4V
长*宽*高 3mm*3mm*1.1mm
通用封装 QFN-16
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 停产
包装方式 卷带包装

EP5388QI厂商介绍

Intel公司是全球知名的半导体公司,总部位于美国加州。成立于1968年,由罗伯特·诺伊斯和戈登·摩尔创立,以生产微处理器而闻名于世。

Intel的主营产品主要分为以下几类:
1. 处理器:包括个人电脑、服务器和移动设备的CPU,如Core、Xeon和Atom系列。
2. 芯片组:用于连接和控制处理器与其他硬件的组件。
3. 网络产品:如以太网控制器和无线网络适配器。
4. 存储产品:如固态硬盘和Optane内存技术。
5. FPGA:现场可编程门阵列,用于定制硬件加速特定任务。

Intel的产品广泛应用于个人电脑、数据中心、物联网、汽车和5G通信等领域。

Intel的优势在于:
1. 技术领先:拥有强大的研发能力,不断推出性能更强、功耗更低的处理器。
2. 品牌影响力:作为全球最大的半导体公司,Intel的品牌知名度和市场份额领先。
3. 产业链整合:从设计、制造到销售,Intel拥有完整的产业链,能快速响应市场需求。
4. 广泛的合作伙伴:与众多硬件厂商、软件开发商和云服务提供商建立了紧密的合作关系。

EP5388QI数据手册

厂牌 PDF简要描述 下载
INTEL DC-DC稳压器 INTEL EP5388QI EP5388QI数据手册

EP5388QI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 180
1000+ ¥ 177
1500+ ¥ 174
2000+ ¥ 172.5
库存: 1000
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 90000
