EN6360QA

产品分类: DC-DC稳压器
厂牌: INTEL
产品描述: Buck 900KHz~1.5MHz Adjustable 1 600mV~5.8V 600mV 6.6V 2.5V QFN 贴片安装,黏合安装 11mm*8mm*3mm
供应商型号: UA-EN6360QA
供应商: 海外现货
标准整包数: 1
INTEL DC-DC稳压器 EN6360QA

EN6360QA概述


    产品简介

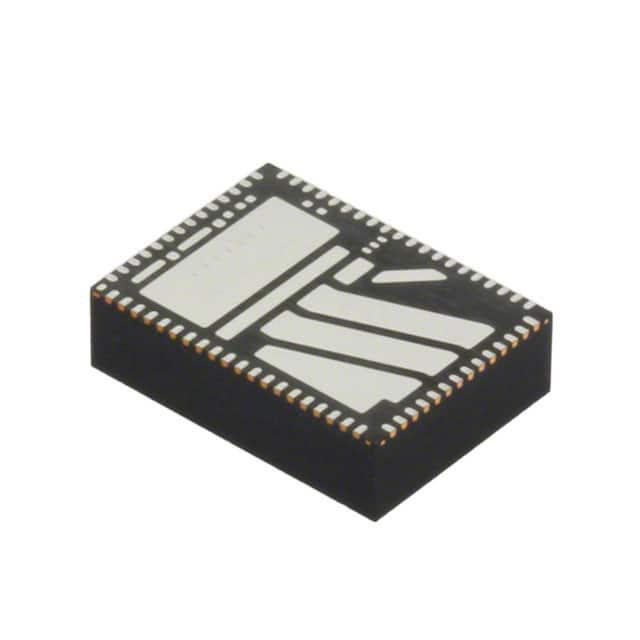

    EN6360QA 8A PowerSoC
    EN6360QA 是一款由Intel® Enpirion®生产的Power System on a Chip (PowerSoC) DC-DC转换器。它集成了电感器、MOSFET开关、小信号电路和补偿模块在一个先进的68针QFN封装中(8mm x 11mm x 3mm)。EN6360QA 主要用于满足高精度电压和快速瞬态需求的高性能、低功耗处理器、DSP、FPGA、内存板及系统级应用中的分布式电源架构要求。这款PowerSoC适用于车载和其他需要严格电气规范的应用场景。

    技术参数


    - 输入电压范围:2.5V 到 6.6V
    - 输出电流:最高可达8A
    - 效率:最高可达96%
    - 工作温度范围:-40°C 到 +105°C
    - 精度:输出电压准确度为±2%
    - 切换频率同步:外部时钟或并联操作
    - 保护机制:热关机、过流保护、短路保护和欠压保护
    - 兼容性:符合CISPR 25 §6.6 / ISO11452-5标准
    - 解决方案尺寸:210mm²
    - 组件集成:包含精密使能阈值、预偏置单调启动、可编程软启动等
    - 认证合规:RoHS认证,MSL级别3,260°C回流焊接

    产品特点和优势


    - 高度集成:将电感器、MOSFET开关等关键部件集成在一起,大大简化了设计流程。
    - 卓越性能:在各种负载和温度条件下的高效率表现和严格的电压准确度控制。
    - 多场景适用:能够应对汽车、多核处理器、通信处理器、DSP、FPGA等多种应用需求。
    - 易于部署:简单的布局和制造要求,适合大规模生产。
    - 可靠性:通过AEC-Q100认证,确保在极端条件下可靠运行。
    - 优化设计:减少所需组件数量,降低系统整体成本。

    应用案例和使用建议


    应用案例:
    - 汽车应用:车载多媒体系统、传感器控制板、安全系统等。
    - 工业控制:工厂自动化设备、机器人控制系统等。
    - 通信基础设施:服务器、路由器等通信设备的电源管理。
    使用建议:
    - 在汽车应用中,需确保器件在高温环境下仍能正常运行,建议进行严格的热模拟和测试。
    - 在工业控制环境中,需特别关注电磁干扰(EMI)问题,通过外部滤波器和屏蔽层提高抗干扰能力。
    - 在通信基础设施中,建议采用多个EN6360QA并行操作,实现高效率、大功率输出。

    兼容性和支持


    - 兼容性:EN6360QA 能够与其他标准电源管理和控制电路轻松集成,满足不同系统的电源需求。
    - 支持服务:Intel提供详细的文档和技术支持,帮助用户进行设计、调试和故障排除。此外,还提供评估板(EVB-EN6360QA)以加速开发进程。

    常见问题与解决方案


    - 问题一:设备无法启动。
    - 解决方案:检查输入电压是否在规定的范围内,确认使能引脚已正确配置。如果仍未解决问题,可能需要重新检查电路连接。
    - 问题二:输出电压不稳。
    - 解决方案:检查反馈电阻分压器设置是否正确,确认输出滤波电容器容量合适。如果问题依旧存在,可以考虑增加外部电容器来稳定输出电压。
    - 问题三:过热问题。
    - 解决方案:确保电路板散热良好,必要时增加散热片或风扇。同时,尽量避免在高负载条件下长时间运行,定期进行设备检查。

    总结和推荐


    EN6360QA 8A PowerSoC是一款高效、可靠的直流-直流转换器,广泛适用于汽车、工业控制和通信基础设施等多个领域。它的高度集成、优秀的电气性能和可靠性使其成为这些应用的理想选择。虽然价格相对较高,但考虑到其卓越的表现和广泛的应用范围,我们强烈推荐此产品作为电源管理解决方案。

EN6360QA参数

参数
开关频率 900KHz~1.5MHz
最大输出电压 600mV~5.8V
功能 -
最大输入电压 6.6V
同步整流器 -
输出数量 1
拓扑 Buck
最小输入电压 2.5V
输出类型 Adjustable
最小输出电压 600mV
长*宽*高 11mm*8mm*3mm
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 停产
包装方式 卷带包装

EN6360QA厂商介绍

Intel公司是全球知名的半导体公司,总部位于美国加州。成立于1968年,由罗伯特·诺伊斯和戈登·摩尔创立,以生产微处理器而闻名于世。

Intel的主营产品主要分为以下几类:
1. 处理器:包括个人电脑、服务器和移动设备的CPU,如Core、Xeon和Atom系列。
2. 芯片组:用于连接和控制处理器与其他硬件的组件。
3. 网络产品:如以太网控制器和无线网络适配器。
4. 存储产品:如固态硬盘和Optane内存技术。
5. FPGA:现场可编程门阵列,用于定制硬件加速特定任务。

Intel的产品广泛应用于个人电脑、数据中心、物联网、汽车和5G通信等领域。

Intel的优势在于:
1. 技术领先:拥有强大的研发能力,不断推出性能更强、功耗更低的处理器。
2. 品牌影响力:作为全球最大的半导体公司,Intel的品牌知名度和市场份额领先。
3. 产业链整合:从设计、制造到销售,Intel拥有完整的产业链,能快速响应市场需求。
4. 广泛的合作伙伴:与众多硬件厂商、软件开发商和云服务提供商建立了紧密的合作关系。

EN6360QA数据手册

厂牌 PDF简要描述 下载
INTEL DC-DC稳压器 INTEL EN6360QA EN6360QA数据手册

EN6360QA封装设计

查看详情并下载
Symbol
Footprint
3D Model
