首页  >  产品百科  >  EM2120L01QI

EM2120L01QI

产品分类: DC-DC稳压器
厂牌: INTEL
产品描述: Buck 800KHz 1 1.325V 700mV 16V 4.5V QFN-100 贴片安装 17mm*11mm*6.8mm
供应商型号: CSJ-ST61219156
供应商: 海外现货
标准整包数: 1

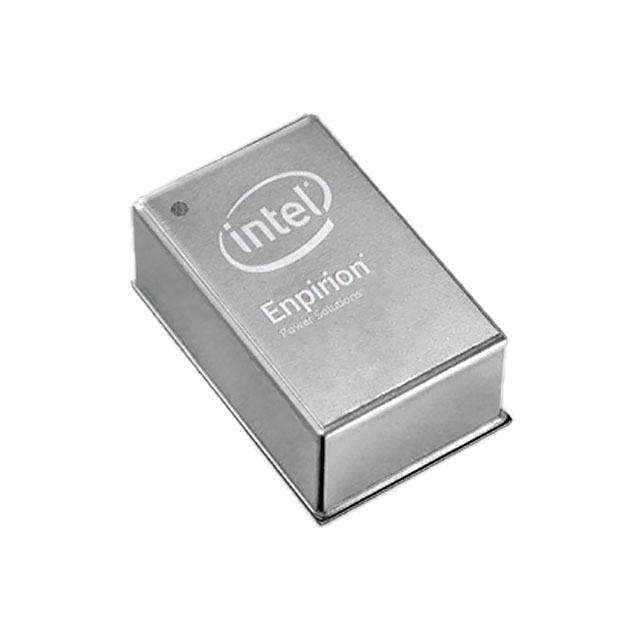

INTEL DC-DC稳压器 EM2120L01QI

EM2120L01QI概述

    # EM2120: 20A PowerSoC Synchronous Buck Converter

    1. 产品简介


    基本介绍
    EM2120是一款完全集成的20A PowerSoC同步降压转换器,由英特尔Enpirion电源解决方案部门制造。这款高效能的转换器集成了先进的数字控制器、栅极驱动器、同步MOSFET开关以及高性能电感器。只需加入输入和输出滤波电容器及少量信号组件即可完成整个解决方案。该转换器通过PMBus 1.2标准接口提供设置、控制和遥测功能。
    主要功能
    - 输出电压范围:0.7V至5V
    - 持续电流:20A
    - 效率:高达95%
    - 体积小:总面积仅365 mm²
    - 热性能:高效的热管理确保高可靠性
    - 数字控制:数字环路设计提供优秀的瞬态响应
    应用领域
    - 高性能FPGA供电轨
    - ASIC和处理器供电轨
    - 高密度双倍数据速率(DDR)内存VDDQ供电轨

    2. 技术参数


    电气特性
    - 输入电压范围:4.5V至16V
    - 连续负载电流:20A
    - 输出电压精度:±0.5%
    - 负载和温度变化下的精度:±0.5%
    工作环境
    - 工作温度范围:-40°C 至 125°C
    - 存储温度范围:-65°C 至 150°C
    - 封装类型:17mm x 11mm x 6.76mm QFN104
    性能参数
    - 最高效率:在VIN=5V, VOUT=3.3V时为95%,在VIN=12V, VOUT=1.2V时为90%
    - 热阻抗:结到环境8°C/W,结到底部1.5°C/W
    - 过温保护:阈值120°C,迟滞18°C

    3. 产品特点和优势


    独特功能
    - 集成度高:集成了电感器、MOSFET开关和数字控制器
    - 高效率:具备高转换效率和优秀的热性能
    - 易用性:通过电阻编程输出电压和补偿器,无需编程接口
    - 可配置性强:可通过PMBus接口进行广泛配置
    市场竞争力
    - 灵活的电压输出:0.7V至5V的宽输出电压范围
    - 优化的尺寸:整体解决方案面积仅为365 mm²
    - 强大的热管理:高效率有助于减少热降额限制

    4. 应用案例和使用建议


    应用案例
    - 高性能FPGA:在高负载和温度变化下仍能保持稳定的输出电压
    - ASIC和处理器:确保系统稳定运行,提高可靠性
    使用建议
    - 优化电路布局:在布局过程中应注意接地和信号完整性
    - 外部元件选择:选用高精度(1%)的电阻来精确设定输出电压和补偿器参数
    - 配置PMBus接口:利用PMBus配置工具简化设置和调试过程

    5. 兼容性和支持


    兼容性
    - 与PMBus兼容:符合PMBus 1.2标准,易于集成到现有系统中
    - RoHS合规:满足环保要求,适用于绿色电子产品
    支持和维护
    - 软件支持:Intel Enpirion Digital Power Configurator软件提供便捷的通信和配置界面
    - 文档和技术支持:全面的技术文档和支持服务,确保用户能够快速上手

    6. 常见问题与解决方案


    常见问题
    - 输出电压不稳定:可能是由于外部滤波电容器配置不当
    - 过温保护启动:检查散热设计,确保良好的热传导
    解决方案
    - 调整外部电容器配置:根据实际情况选择合适的电容器类型和参数
    - 改善散热设计:增加散热片或改进电路板布局以提升热传导效果

    7. 总结和推荐


    综合评估
    EM2120是一款高度集成且功能强大的同步降压转换器,特别适合于高性能计算、存储和处理器供电系统。其紧凑的体积、高效率和先进的数字控制使其成为同类产品中的佼佼者。对于需要高精度、高可靠性的应用场景,EM2120是一个理想的选择。
    推荐使用
    鉴于其卓越的性能和广泛的适用性,强烈推荐使用EM2120在高性能计算、存储和处理系统的电源管理中。通过适当的配置和优化,可以确保系统在各种复杂条件下稳定运行。

EM2120L01QI参数

参数
最大输入电压 16V
同步整流器 -
最大输出电压 1.325V
输出类型 -
最小输入电压 4.5V
拓扑 Buck
最小输出电压 700mV
功能 -
开关频率 800KHz
输出数量 1
长*宽*高 17mm*11mm*6.8mm
通用封装 QFN-100
安装方式 贴片安装
应用等级 商用级
零件状态 停产
包装方式 托盘

EM2120L01QI厂商介绍

Intel公司是全球知名的半导体公司,总部位于美国加州。成立于1968年,由罗伯特·诺伊斯和戈登·摩尔创立,以生产微处理器而闻名于世。

Intel的主营产品主要分为以下几类:
1. 处理器:包括个人电脑、服务器和移动设备的CPU,如Core、Xeon和Atom系列。
2. 芯片组:用于连接和控制处理器与其他硬件的组件。
3. 网络产品:如以太网控制器和无线网络适配器。
4. 存储产品:如固态硬盘和Optane内存技术。
5. FPGA:现场可编程门阵列,用于定制硬件加速特定任务。

Intel的产品广泛应用于个人电脑、数据中心、物联网、汽车和5G通信等领域。

Intel的优势在于:
1. 技术领先:拥有强大的研发能力,不断推出性能更强、功耗更低的处理器。
2. 品牌影响力:作为全球最大的半导体公司,Intel的品牌知名度和市场份额领先。
3. 产业链整合:从设计、制造到销售,Intel拥有完整的产业链,能快速响应市场需求。
4. 广泛的合作伙伴:与众多硬件厂商、软件开发商和云服务提供商建立了紧密的合作关系。

EM2120L01QI数据手册

厂牌 PDF简要描述 下载
INTEL DC-DC稳压器 INTEL EM2120L01QI EM2120L01QI数据手册

EM2120L01QI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 292.0523 ¥ 2473.6826
库存: 112
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2473.68
