首页  >  产品百科  >  EP5357LUI

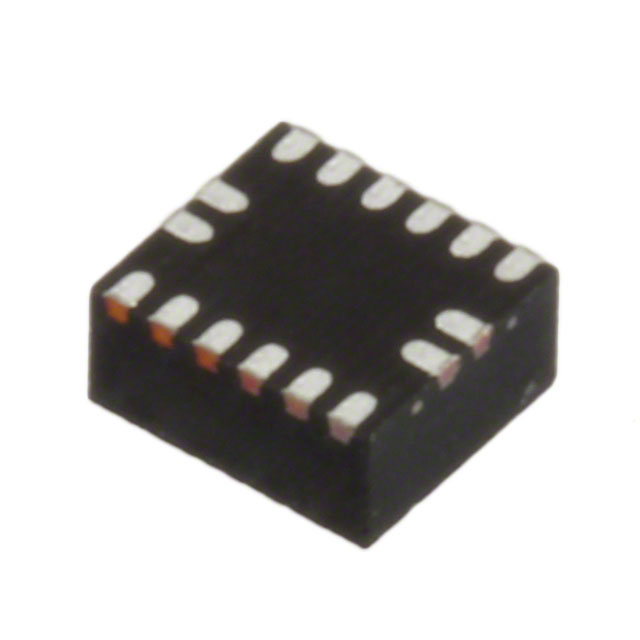

EP5357LUI

产品分类: DC-DC稳压器
厂牌: INTEL
产品描述: BUCK 250KHZ-2.5MHZ Adjustable 2 600mV~5.2V 700mV 5.5V 2.7V QFN 贴片安装,黏合安装 2.5mm*2.3mm*1.1mm
供应商型号: 544-2869-1-ND
供应商: Digi-Key
标准整包数: 1
INTEL DC-DC稳压器 EP5357LUI

EP5357LUI概述

    高效集成电源模块——EP5357xUI

    产品简介


    EP5357xUI(其中“x”为“L”或“H”)是一款由Intel Enpirion推出的600mA功率系统级芯片(PowerSoC)。该器件将开关控制器、补偿电路以及集成电感封装在一个先进的2.5mm x 2.25mm QFN封装内,极大简化了设计复杂度并提高了可靠性。它特别适合于无线通信、便携式设备及低功耗处理器等对效率和体积要求极高的应用场景。

    技术参数


    | 参数类别 | 详细信息 |

    | 输出电流范围 | 0至600mA |
    | 工作频率 | 5MHz |
    | 效率 | 最高可达93% |
    | 软启动时间 | 180至250μs |
    | 纹波电压 | 小于1μV |
    | 启动关闭电流 | 0.75μA |
    | 热阻抗 | 85°C/W |
    | 工作温度范围 | -40°C至+125°C |
    产品特点与优势
    EP5357xUI以其创新的集成电感技术和高效率著称。采用3针VID配置可轻松选择输出电压设置,并提供多种预设电压范围,涵盖典型输出需求。此外,其轻负载模式(LLM)能在轻载条件下保持高效能,同时具备短路保护和过流保护等功能,确保长期稳定运行。
    应用案例与使用建议
    EP5357xUI广泛应用于智能手机、无线宽带数据卡以及各类先进低功耗处理器上。对于需要严格控制电源质量的应用场合,建议增加输出滤波电容以进一步降低纹波噪声。在选择具体型号时,需根据实际需求考虑输出电压范围,如EP5357HUI支持1.8V至3.3V,而EP5357LUI则覆盖更广的0.6V至VIN-0.25V区间。
    兼容性与支持
    该产品与其他主流微控制器及射频前端模块高度兼容,且Intel提供了详尽的技术文档和支持服务,帮助开发者快速上手。如有任何疑问或定制化需求,均可联系官方技术支持团队获取专业指导。
    常见问题解答
    1. 问:如何判断是否进入轻负载模式?
    - 答:通过检测输出电压VOUT的变化来判断是否已进入轻负载模式。

    2. 问:如何避免过热现象发生?
    - 答:确保良好的散热设计,必要时可添加额外的散热片或风扇辅助降温。
    3. 问:遇到启动失败怎么办?
    - 答:检查输入电压Vin是否符合要求,确保所有连接正确无误后重新尝试启动。
    总结与推荐
    总体来看,EP5357xUI凭借紧凑的设计、卓越的性能表现以及丰富的保护机制,在众多竞争者中脱颖而出。无论是开发新项目还是升级现有系统,这款产品都值得信赖。因此,我们强烈推荐给那些追求高性能、高可靠性的工程团队使用。

EP5357LUI参数

参数
输出数量 2
输出类型 Adjustable
最小输出电压 700mV
开关频率 250KHZ-2.5MHZ
功能 -
最大输入电压 5.5V
最大输出电压 600mV~5.2V
拓扑 BUCK
最小输入电压 2.7V
同步整流器 -
长*宽*高 2.5mm*2.3mm*1.1mm
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 停产
包装方式 卷带包装

EP5357LUI厂商介绍

Intel公司是全球知名的半导体公司,总部位于美国加州。成立于1968年,由罗伯特·诺伊斯和戈登·摩尔创立,以生产微处理器而闻名于世。

Intel的主营产品主要分为以下几类:
1. 处理器:包括个人电脑、服务器和移动设备的CPU,如Core、Xeon和Atom系列。
2. 芯片组:用于连接和控制处理器与其他硬件的组件。
3. 网络产品:如以太网控制器和无线网络适配器。
4. 存储产品:如固态硬盘和Optane内存技术。
5. FPGA:现场可编程门阵列,用于定制硬件加速特定任务。

Intel的产品广泛应用于个人电脑、数据中心、物联网、汽车和5G通信等领域。

Intel的优势在于:
1. 技术领先:拥有强大的研发能力,不断推出性能更强、功耗更低的处理器。
2. 品牌影响力:作为全球最大的半导体公司,Intel的品牌知名度和市场份额领先。
3. 产业链整合:从设计、制造到销售,Intel拥有完整的产业链,能快速响应市场需求。
4. 广泛的合作伙伴:与众多硬件厂商、软件开发商和云服务提供商建立了紧密的合作关系。

EP5357LUI数据手册

厂牌 PDF简要描述 下载
INTEL DC-DC稳压器 INTEL EP5357LUI EP5357LUI数据手册

EP5357LUI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 18.0648 ¥ 151.1798
25+ $ 17.0352 ¥ 142.5633
100+ $ 16.0056 ¥ 133.9469
500+ $ 14.4144 ¥ 120.6305
库存: 994
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 151.17
直接购买
加入购物车
