IMZA65R020M2HXKSA1

产品分类: 碳化硅场效应管
产品描述: 57nC@ 18 V 273W(Tc) 2.038nF@400V 650V 1个N沟道 通孔安装
供应商型号: 4378744
供应商: 海外现货
标准整包数: 1

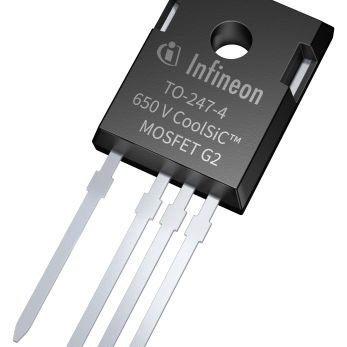

INFINEON TECHNOLOGIES 碳化硅场效应管 IMZA65R020M2HXKSA1

IMZA65R020M2HXKSA1概述

    IMZA65R020M2H CoolSiC™ MOSFET 技术手册

    产品简介


    IMZA65R020M2H 是一款由英飞凌(Infineon)推出的CoolSiC™ MOSFET,工作电压为650V,第二代碳化硅沟槽技术赋予其卓越的性能、可靠性和易用性。该产品适用于开关电源(SMPS)、光伏逆变器、储能系统和电池形成、不间断电源(UPS)、电动汽车充电基础设施以及电机驱动等多种应用场合。

    技术参数


    IMZA65R020M2H 的主要技术参数如下表所示:
    - 工作电压: VDSS = 650 V
    - 导通电阻: RDS(on),典型值 = 20 mΩ,最大值 = 24 mΩ
    - 栅极电荷: QG,典型值 = 57 nC
    - 脉冲电流: ID,脉冲 = 291 A
    - 输出电容: COSS,典型值 = 197 pF
    - 存储能量: Eoss,典型值 = 14.7 µJ
    具体详细技术参数见技术手册表格部分。

    产品特点和优势


    IMZA65R020M2H 具备以下特点和优势:
    - 超低开关损耗:大幅降低系统的能耗,提高整体效率。
    - 出色的门限电压:VGS(th) = 4.5 V,确保稳定的开关操作。
    - 鲁棒性高:即使在0 V关断电压下也能避免寄生导通。
    - 灵活的驱动电压:兼容双极驱动方案,提供更大的设计灵活性。
    - 最佳的热性能:采用了XT互联技术,提供行业领先的热性能。
    - 高功率密度和易于集成:使设计更简单高效,同时减少系统尺寸和重量。

    应用案例和使用建议


    IMZA65R020M2H 在多种应用中均有出色表现,例如:
    - 光伏逆变器:在高频开关应用中表现出色,显著提高逆变效率。
    - 电动汽车充电基础设施:具备快速响应能力和高可靠性,适用于严苛的工作环境。
    使用建议:
    - 由于源极引脚和驱动源极引脚不可互换,用户在安装时应注意引脚配置。
    - 高频应用时需特别注意外部寄生元素的影响,如杂散电感和耦合电容,应尽量减小以避免影响开关性能。

    兼容性和支持


    IMZA65R020M2H 与英飞凌公司提供的工具和应用笔记完全兼容,有助于用户更好地理解产品特性和应用场景。厂商提供了详尽的技术文档和支持服务,确保客户能够充分利用该产品的潜力。

    常见问题与解决方案


    根据技术手册提供的常见问题解答,以下是几个可能遇到的问题及其解决方案:
    - 问: 如何正确连接源极引脚和驱动源极引脚?
    - 答: 源极引脚和驱动源极引脚不可互换,必须按照正确的顺序连接。
    - 问: 如何优化高频应用中的杂散电感?
    - 答: 使用适当的 PCB 设计方法来最小化杂散电感和耦合电容的影响。

    总结和推荐


    总体而言,IMZA65R020M2H CoolSiC™ MOSFET凭借其超低的开关损耗、高效率、高可靠性以及卓越的热性能,在各种工业应用中展现出色的表现。其易于集成、兼容性强且支持全面,是设计人员的理想选择。我们强烈推荐在涉及高能效要求的应用中使用此产品。通过与英飞凌公司的密切合作,用户可以充分利用其强大的技术支持,从而实现最优化的设计和高效的系统集成。

IMZA65R020M2HXKSA1参数

参数
Vgs(th)-栅源极阈值电压 -
最大功率耗散 273W(Tc)
Id-连续漏极电流 -
击穿电压 -
FET类型 1个N沟道
Vgs-栅源极电压 -
Rds(On)-漏源导通电阻 -
最大功率 -
栅极电荷 57nC@ 18 V
配置 -
Idss-饱和漏极电流 -
Vds-漏源极击穿电压 650V
Ciss-不同 Vds 时的输入最大电容 2.038nF@400V
通道数量 -
安装方式 通孔安装
包装方式 管装

IMZA65R020M2HXKSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IMZA65R020M2HXKSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 碳化硅场效应管 INFINEON TECHNOLOGIES IMZA65R020M2HXKSA1 IMZA65R020M2HXKSA1数据手册

IMZA65R020M2HXKSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 94.566
5+ ¥ 90.7834
10+ ¥ 83.2181
50+ ¥ 83.2181
100+ ¥ 81.705
250+ ¥ 81.705
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
