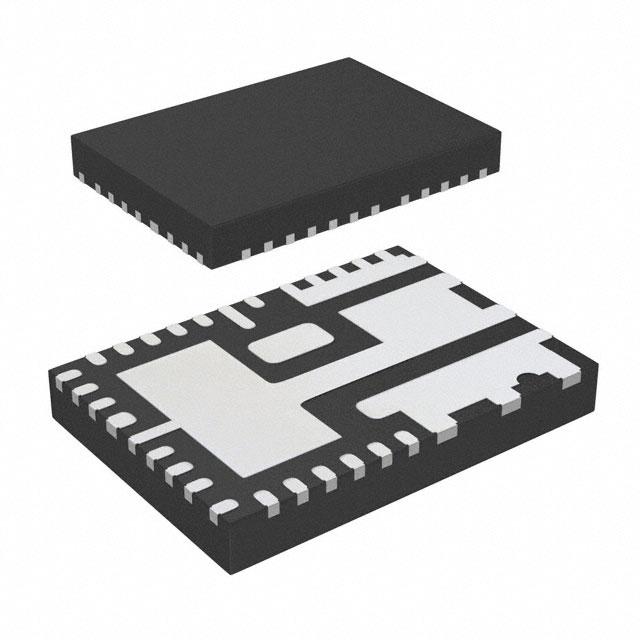

IR38062MTRPBF

产品分类: DC-DC稳压器
产品描述: Buck Yes 400KHz~1.5MHz Adjustable 1 18.38V 500mV 21V 1.2V PQFN 贴片安装,黏合安装 7mm*5mm*880μm
供应商型号: 2710070
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES DC-DC稳压器 IR38062MTRPBF

IR38062MTRPBF概述

    IR38062 DC/DC Converter 技术手册

    1. 产品简介


    IR38062是一款高性能的数字SupIRBuck降压转换器,适用于服务器、网络通信、嵌入式电信系统以及分布式点负载架构等领域。其内部集成了PWM控制器和MOSFET,使得IR38062成为一个高效紧凑的解决方案,适用于低输出电压和高电流的应用场景。

    2. 技术参数


    输入范围:
    - 输入电压范围(PVin):1.2V到21V
    - LDO供应电压范围(Vin):5.5V到21V
    - 偏置供应电压(VCC):4.5V到5.5V
    输出范围:
    - 输出电压范围:0.5V到0.875PVin
    - 最大输出电流:15A
    其他关键参数:
    - 内部软启动功能
    - 启用输入与电压监控能力
    - 远程感测放大器,具有真正的差分电压感应
    - I2C和400kHz PMBus接口
    - 温度补偿过流响应,具有可配置的过流反应

    3. 产品特点和优势


    - 集成设计:内部集成了LDO、MOSFET和BOOT二极管,减少了外部元件的数量。
    - 灵活控制:可以通过PMBus进行全面配置,支持运行时控制、故障状态和遥测。
    - 高效能:支持高达1.5MHz的开关频率,内置MOSFET提供了低Rds(on)值。
    - 多功能性:支持模拟模式和数字模式操作,具有灵活的电源管理和远程感测功能。

    4. 应用案例和使用建议


    应用案例:
    - 服务器电源管理
    - 网络通信设备
    - 嵌入式电信系统
    使用建议:
    - 确保输入电容放置在靠近PVin和PGND引脚的位置,以减少开关节点上的振铃效应。
    - 在启用低功耗模式时,确保适当的外部电阻连接到ADDR引脚以设置正确的地址偏移。

    5. 兼容性和支持


    - 支持PMBus接口,可以轻松实现与各种主机系统的集成。
    - 厂商提供全面的技术支持和文档,包括应用笔记和参考设计,帮助用户快速上手。

    6. 常见问题与解决方案


    - Q: 如何设置正确的PMBus地址?
    - A: 将一个电阻连接到ADDR引脚和LGnd之间,通过选择合适的电阻值来设定地址偏移。
    - Q: 如何确保系统在低负载下的效率?
    - A: 可以启用轻负载效率模式,在低负载情况下提高系统效率。

    7. 总结和推荐


    总体评估:
    IR38062具有强大的性能和灵活性,能够满足多种应用需求。它不仅适用于低输出电压和高电流的场合,还具备完善的监控和保护机制。凭借其紧凑的设计和高效的性能,IR38062是值得推荐的产品。
    推荐使用:
    对于需要高精度和稳定性的应用,IR38062是一个理想的选择。特别是在服务器和电信基础设施中,它的多功能性和高效性能使其成为首选。

IR38062MTRPBF参数

参数
最大输入电压 21V
最小输出电压 500mV
开关频率 400KHz~1.5MHz
最小输入电压 1.2V
功能 Step-Down
输出类型 Adjustable
同步整流器 Yes
拓扑 Buck
输出数量 1
最大输出电压 18.38V
长*宽*高 7mm*5mm*880μm
通用封装 PQFN
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

IR38062MTRPBF厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IR38062MTRPBF数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES DC-DC稳压器 INFINEON TECHNOLOGIES IR38062MTRPBF IR38062MTRPBF数据手册

IR38062MTRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 37.5551
10+ ¥ 36.0529
25+ ¥ 33.6494
50+ ¥ 33.0485
100+ ¥ 33.0485
250+ ¥ 32.4476
500+ ¥ 32.4476
库存: 674
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 37.55
