IR3621MPBF

产品分类: DC-DC稳压器
产品描述: Buck Yes 200KHz~500KHz Transistor Driver 2 800mV 16V 4.7V MLPQ-32 贴片安装 5mm*5mm*880μm
供应商型号: 1471244
供应商: element14
标准整包数: 1

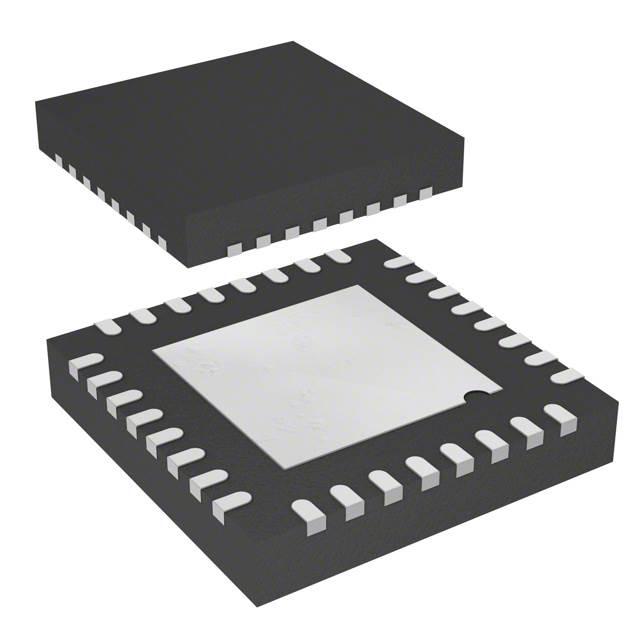

INFINEON TECHNOLOGIES DC-DC稳压器 IR3621MPBF

IR3621MPBF概述


    产品简介


    产品类型:IR3621是一款双相同步降压控制器,集成了两个独立的降压控制器和驱动器,能够提供高效率和灵活性的电源解决方案。
    主要功能:它支持2相模式,可以产生2个独立输出电压或者电流共享单个输出电压,适用于大电流应用。通过180°出相操作,它可以降低输入和输出电容的要求。此外,它还提供了预偏置启动保护功能,以防止在启动过程中损坏负载。
    应用领域:广泛应用于嵌入式网络与电信系统、分布式点负载电源架构、2相电源供应、显卡以及DDR内存应用等领域。

    技术参数


    - 供电范围:Vcc(5.5V~14.5V),VcH1,2(10V~20V)
    - 工作频率:最高可达500kHz(每相)
    - 温度范围:结温范围为-40℃到125℃
    - 引脚配置:32引脚MLPQ(5mmx5mm)和28引脚TSSOP封装
    - 绝对最大额定值:Vcc/VCL最高至16V,VcH1,2最高至25V,存储温度范围为-55℃至150℃
    - 功耗参数:静态电流、动态电流等
    - 保护功能:可选的突发模式或锁存过流限制,欠压锁定等

    产品特点和优势


    1. 集成度高:将两个同步降压控制器与驱动器集成在一起,简化设计,提高可靠性。
    2. 灵活配置:支持2相模式或独立模式,既可以实现两个独立输出,也可以通过电流共享实现单个大电流输出。
    3. 出色的电流控制能力:利用电感电阻DCR进行电流共享,减少外部元件数量。
    4. 预偏置启动保护:有效防止启动时输出电压被放电的风险,确保系统的安全性。
    5. 多功能软启动:通过独立的软启动功能实现多种启动时序,便于系统级管理。

    应用案例和使用建议


    - 典型应用:图1展示了IR3621在电流共享单输出和两个独立输出电压配置中的典型应用。此功能特别适用于需要大电流和高效率的应用场合,如显卡和DDR内存模块。
    - 使用建议:根据具体应用场景选择合适的软启动时间,可以通过调整软启动电容来实现。对于不同输入电压的应用,确保供电电压在额定范围内稳定运行。

    兼容性和支持


    - 兼容性:IR3621与大多数标准电源管理和控制系统兼容,可通过外部时钟同步,支持与多种系统集成。
    - 技术支持:厂商提供详尽的技术文档和支持服务,有助于用户解决设计和使用过程中的问题。

    常见问题与解决方案


    - Q: 在低温环境下启动时,IR3621是否能正常工作?
    - A: 是的,IR3621能够在-40℃的环境温度下正常启动。
    - Q: 如何设置过流保护阈值?
    - A: 可以通过外部电阻来设置过流保护阈值,具体方法详见技术手册第XX页。
    - Q: 软启动功能如何启用?
    - A: 将相应的引脚连接到外部电容器,参考图6和图7所示的电路连接方式。

    总结和推荐


    综合评估:IR3621具备高度集成、多功能软启动、强大的电流控制能力和优秀的保护机制。特别适合应用于嵌入式网络和电信系统、显卡、DDR内存等高要求的场合。
    推荐:强烈推荐使用IR3621,无论是从集成度还是性价比来看,它都是一款极具竞争力的产品。对于追求高性能、高效率电源解决方案的设计者来说,IR3621是一个理想的选择。

IR3621MPBF参数

参数
最小输出电压 -
拓扑 Buck
输出数量 2
最大输入电压 16V
同步整流器 Yes
最小输入电压 4.7V
功能 Step-Down
开关频率 200KHz~500KHz
最大输出电压 800mV
输出类型 Transistor Driver
长*宽*高 5mm*5mm*880μm
通用封装 MLPQ-32
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 管装

IR3621MPBF厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IR3621MPBF数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES DC-DC稳压器 INFINEON TECHNOLOGIES IR3621MPBF IR3621MPBF数据手册

IR3621MPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.6795 ¥ 39.1673
10+ $ 4.0782 ¥ 34.1346
25+ $ 3.8731 ¥ 32.4177
50+ $ 3.6218 ¥ 30.3144
100+ $ 3.4013 ¥ 28.4687
250+ $ 3.1205 ¥ 26.1187
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
