IR3838MTRPBF

产品分类: DC-DC稳压器
产品描述: Buck Yes 225KHz~1.65MHz Adjustable 1 14.4V 600mV 16V 7V QFN 贴片安装,黏合安装 6mm*5mm*1mm
供应商型号: IR3838MTRPBFTR-ND
供应商: Digi-Key
标准整包数: 1

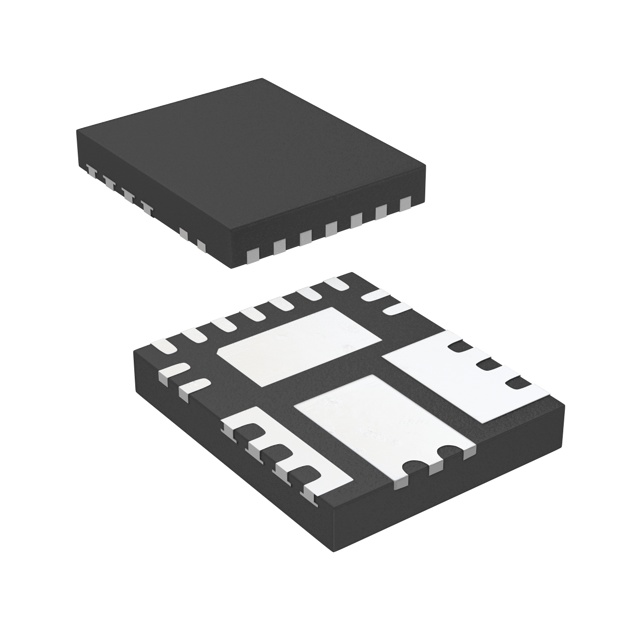

INFINEON TECHNOLOGIES DC-DC稳压器 IR3838MTRPBF

IR3838MTRPBF概述

    IR3838 SupIRBuckTM 技术手册

    产品简介


    IR3838 SupIRBuckTM 是一款易于使用的全集成高效直流-直流调节器。其内部集成了PWM控制器和MOSFET,能够在低输出电压应用中提供精确的电源输送。这款器件具有灵活的开关频率和电流限制可编程性,并且能在宽输入和输出电压范围内工作。

    技术参数


    - 效率:最大效率大于96%
    - 输入电压范围:单路16V应用,单路5V应用
    - 输出电压范围:0.6V至0.9Vin
    - 连续负载能力:10A
    - 开关频率:可编程范围250kHz至1.5MHz
    - 保护功能:包括预偏置启动、电流限制和热关断等功能
    - 环境温度:工作结温范围为-40°C到125°C
    - 封装尺寸:5mm x 6mm PQFN

    产品特点和优势


    - 高效率:最大效率超过96%,适合高效应用
    - 宽工作范围:适用于多种电源输入条件
    - 多功能性:可通过外部电阻设置开关频率和电流限制,具备预偏置启动功能
    - 保护机制:内置软启动、过流保护和热关断功能,确保系统安全性
    - 小巧封装:采用5mm x 6mm PQFN封装,占用空间小

    应用案例和使用建议


    - 应用场景:电信和网络应用、数据中心应用、分布式电源架构
    - 使用建议:在电信和网络基础设施中,IR3838可以作为高效稳定的电源供应;在数据中心环境中,该器件能够适应高压输入条件并提供稳定可靠的电力输出。用户应根据具体应用需求调整输入电压和开关频率以优化性能。

    兼容性和支持


    - 兼容性:该产品可与多种电源系统兼容,通过外部电阻可实现不同的控制功能。
    - 支持信息:制造商提供了详细的文档和支持服务,包括硬件设计指导和技术咨询。

    常见问题与解决方案


    - 问题1:如何设定开关频率?
    - 解决方案:通过外部电阻连接到Rt引脚来设定开关频率。具体值可以在技术手册中找到。

    - 问题2:如何启用预偏置启动功能?
    - 解决方案:将PREBIAS引脚连接到输出端,确保在启动时输出电压稳定。
    - 问题3:如何处理过电流保护?
    - 解决方案:当发生过电流时,器件自动进入打嗝模式保护。可以通过调整OCSET引脚的外部电阻来设置电流限制阈值。

    总结和推荐


    IR3838 SupIRBuckTM凭借其高效率、宽工作范围、多功能性和强大保护机制,在多种应用领域表现出色。其紧凑的封装和全面的技术支持使其成为理想的电源解决方案。强烈推荐使用此器件,特别是在需要高效率和紧凑设计的应用场景中。

IR3838MTRPBF参数

参数
最大输出电压 14.4V
同步整流器 Yes
功能 Step-Down
最小输出电压 600mV
开关频率 225KHz~1.65MHz
最大输入电压 16V
拓扑 Buck
最小输入电压 7V
输出类型 Adjustable
输出数量 1
长*宽*高 6mm*5mm*1mm
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 停产
包装方式 散装,卷带包装

IR3838MTRPBF厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IR3838MTRPBF数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES DC-DC稳压器 INFINEON TECHNOLOGIES IR3838MTRPBF IR3838MTRPBF数据手册

IR3838MTRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
