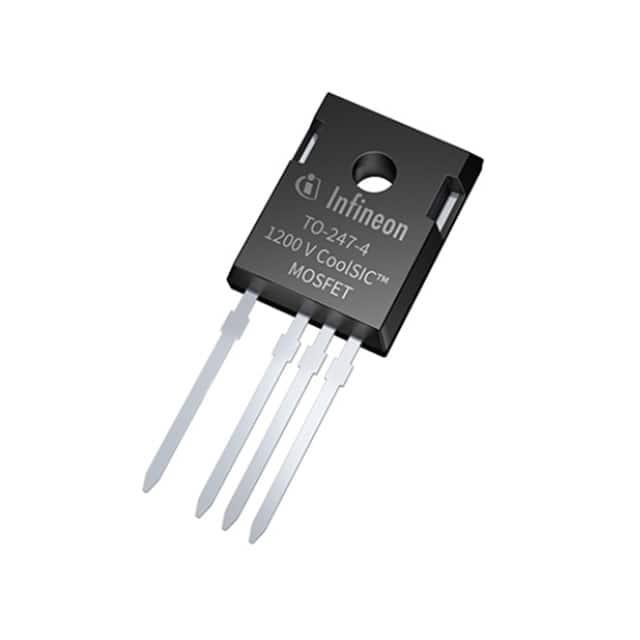

IMZ120R350M1HXKSA1

产品分类: 碳化硅场效应管
产品描述: Infineon N沟道增强型MOS管 IMZ1系列, Vds=1200 V, 4.7 A, TO-247-4封装, 通孔安装, 4引脚
供应商型号: 3223689
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES 碳化硅场效应管 IMZ120R350M1HXKSA1

IMZ120R350M1HXKSA1概述

    IMZ120R350M1H CoolSiC™ 1200V SiC Trench MOSFET

    1. 产品简介


    IMZ120R350M1H是一款基于碳化硅(SiC)技术的沟槽式MOSFET。它以其极低的开关损耗、低门限电压和温度独立的关断损耗而著称。这款产品广泛应用于太阳能逆变器、工业电源供应以及基础设施充电系统中。

    2. 技术参数


    - 额定电压(VDS): 1200V
    - 连续漏电流(ID): 4.7A(TC = 25°C)
    - 最大结温(Tvj,max): 175°C
    - 最大结壳热阻(Rth(j-c,max)): 2.5K/W
    - 导通电阻(RDS(on)): 350mΩ(VGS = 18V, ID = 2A, Tvj = 25°C)
    - 动态特性:
    - 输入电容(Ciss): 182pF
    - 输出电容(Coss): 10pF
    - 反向电容(Crss): 1pF
    - 开关能量(Eon): 24μJ(Tvj = 25°C)
    - 关断能量(Eoff): 4μJ(Tvj = 25°C)


    3. 产品特点和优势


    - 低开关损耗: 非常适合高频应用,有助于提高能效。
    - 温度独立关断损耗: 提高了系统的可靠性。
    - 栅极阈值电压低: 简化了驱动电路设计。
    - 感测引脚: 优化了开关性能。
    - 高效率: 提升功率密度,降低散热需求。
    - 成本效益: 减少了系统复杂度和成本。

    4. 应用案例和使用建议


    - 太阳能逆变器: 利用其低损耗特性,提高转换效率。
    - 工业电源供应: 在UPS和SMPS中,提高系统可靠性。
    - 基础设施充电: 在充电桩中,提升充电效率和安全性。
    使用建议:
    - 确保门限电压设置合理,以防止长期损坏。
    - 使用正确的测试条件进行验证,确保长期可靠运行。

    5. 兼容性和支持


    - 封装形式: PG-TO247-4,具备四个引脚:源极(Source)、漏极(Drain)、栅极(Gate)和感测引脚(Sense)。
    - 兼容性: 支持现有的标准焊接工艺,适用于大多数工业应用。
    - 支持: 详细的技术文档和测试条件可供下载,同时提供技术支持和售后保障。

    6. 常见问题与解决方案


    - 问题1: 开关损耗过大。
    - 解决方案: 检查电路设计,确保门限电压设置正确。
    - 问题2: 导通电阻异常高。
    - 解决方案: 检查接线和焊接质量,确保接触良好。
    - 问题3: 散热不良导致过热。
    - 解决方案: 选择合适的散热片和风扇,改善冷却效果。

    7. 总结和推荐


    IMZ120R350M1H是一款高性能、高可靠性的SiC MOSFET。其独特的设计使其在多种应用场景中表现出色,特别是在需要高效率、高频率的电力转换场合。推荐在需要高效能电力转换的应用中采用此产品。

IMZ120R350M1HXKSA1参数

参数
最大功率 -
栅极电荷 5.3nC@ 18 V
Idss-饱和漏极电流 -
Id-连续漏极电流 4.7A
Vgs-栅源极电压 23V,7V
最大功率耗散 60W(Tc)
Ciss-不同 Vds 时的输入最大电容 182pF@800V
通道数量 1
Vds-漏源极击穿电压 1.2KV
配置 独立式
Vgs(th)-栅源极阈值电压 5.7V@1mA
击穿电压 -
Rds(On)-漏源导通电阻 350mΩ@ 2A,18V
FET类型 1个N沟道
通用封装 TO-247-4
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

IMZ120R350M1HXKSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IMZ120R350M1HXKSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 碳化硅场效应管 INFINEON TECHNOLOGIES IMZ120R350M1HXKSA1 IMZ120R350M1HXKSA1数据手册

IMZ120R350M1HXKSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 28.2383
10+ ¥ 25.3015
100+ ¥ 24.3979
500+ ¥ 24.3979
库存: 49
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 28.23
直接购买
加入购物车
