FF11MR12W1M1B11BOMA1

产品分类: 碳化硅场效应管
产品描述: Infineon N沟道MOSFET模块 CoolSiC系列, Vds=1200 V, 100 A, AG-EASY1B封装, 螺纹
供应商型号: 2771412
供应商: element14
标准整包数: 1

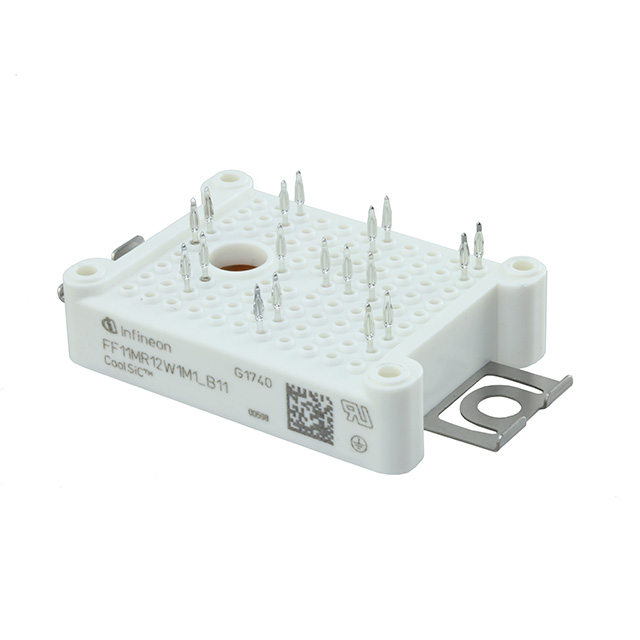

INFINEON TECHNOLOGIES 碳化硅场效应管 FF11MR12W1M1B11BOMA1

FF11MR12W1M1B11BOMA1概述


    产品简介


    产品类型:CoolSiC™ Trench MOSFET 模块
    主要功能:高频率开关应用中的关键组件
    应用领域:包括但不限于高频开关应用、DC/DC转换器、太阳能系统以及不间断电源(UPS)系统。

    技术参数


    - 电压参数:
    - 栅源电压 (VGSS): -10 / 20 V
    - 栅阈值电压 (VGS(th)): 3.45 - 5.55 V
    - 高压等级 (VDSS): 1200 V
    - 漏源电阻 (RDS(on)): 11.3 - 16.5 mΩ (25°C至150°C)
    - 冷却温度范围 (Tvj): -40°C 至 150°C
    - 电流参数:
    - 标称漏极电流 (ID nom): 100 A
    - 脉冲漏极电流 (ID pulse): 200 A
    - 整流电流 (ISD): 32 A
    - 电容参数:
    - 输入电容 (Ciss): 7.36 nF
    - 输出电容 (Coss): 0.44 nF
    - 反向传输电容 (Crss): 0.056 nF
    - 损耗及热参数:
    - 导通能量损耗 (Eon): 1.40 - 1.49 mJ
    - 关断能量损耗 (Eoff): 0.647 - 0.665 mJ
    - 热阻 (RthJH): 0.553 K/W
    - 其他参数:
    - 内置NTC热敏电阻
    - 快速接触技术(PressFIT)
    - 机械固定夹

    产品特点和优势


    - 高效能:高电流密度和低开关损耗使其在高压应用中表现出色。
    - 集成NTC传感器:便于实时监控模块内部温度。
    - 快速接触技术:简化安装过程,增强可靠性。
    - 高可靠性和鲁棒性:通过内置固定夹提供坚固的机械支撑。

    应用案例和使用建议


    应用案例:
    - 在太阳能系统中作为逆变器的一部分。
    - 在数据中心的UPS系统中提高能源效率。
    - 在工业自动化系统中作为高频率开关应用的关键组件。
    使用建议:
    - 遵循厂商推荐的操作条件,确保长期运行稳定性。
    - 利用内置NTC传感器定期检查模块温度,避免过热。
    - 使用过程中注意保持良好的冷却机制,以延长使用寿命。

    兼容性和支持


    - 兼容性:与多种标准电源设备兼容。
    - 技术支持:厂商提供详尽的技术文档和指导,确保用户能够充分了解并利用产品的各项特性。

    常见问题与解决方案


    - 问题1:过高的栅源电压可能导致损坏。
    - 解决方案:严格控制栅源电压在规定的范围内。
    - 问题2:模块过热。
    - 解决方案:确保足够的冷却措施,或者降低负载电流。
    - 问题3:关断延迟时间长。
    - 解决方案:调整驱动电路中的栅极电阻。

    总结和推荐


    这款CoolSiC™ Trench MOSFET 模块凭借其卓越的性能和广泛应用前景,在各种高频率开关应用中表现突出。考虑到其高可靠性、易用性以及出色的热管理能力,我们强烈推荐在相关项目中使用这一产品。不过,仍需密切关注操作条件,确保最佳效果。

FF11MR12W1M1B11BOMA1参数

参数
Idss-饱和漏极电流 -
Id-连续漏极电流 100A
最大功率 20mW
通道数量 -
配置
Vgs(th)-栅源极阈值电压 5.55V@40mA
栅极电荷 250nC@ 15V
FET类型 2个N沟道
Vds-漏源极击穿电压 1.2KV
Rds(On)-漏源导通电阻 11mΩ@ 100A,15V
最大功率耗散 20mW
击穿电压 -
Ciss-不同 Vds 时的输入最大电容 7.95nF@800V
Vgs-栅源极电压 20V
长*宽*高 62.8mm*33.8mm*12mm
安装方式 底座安装
零件状态 停产
包装方式 托盘

FF11MR12W1M1B11BOMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FF11MR12W1M1B11BOMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 碳化硅场效应管 INFINEON TECHNOLOGIES FF11MR12W1M1B11BOMA1 FF11MR12W1M1B11BOMA1数据手册

FF11MR12W1M1B11BOMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
