IFX91041EJV33XUMA1

产品分类: DC-DC稳压器
产品描述: Buck No 370KHz Fixed 1 3.3V 3.3V 45V 4.75V SOP 贴片安装,黏合安装 4.9mm*3.9mm*1.45mm
供应商型号: CY-IFX91041EJV33XUMA1
供应商:
标准整包数: 1

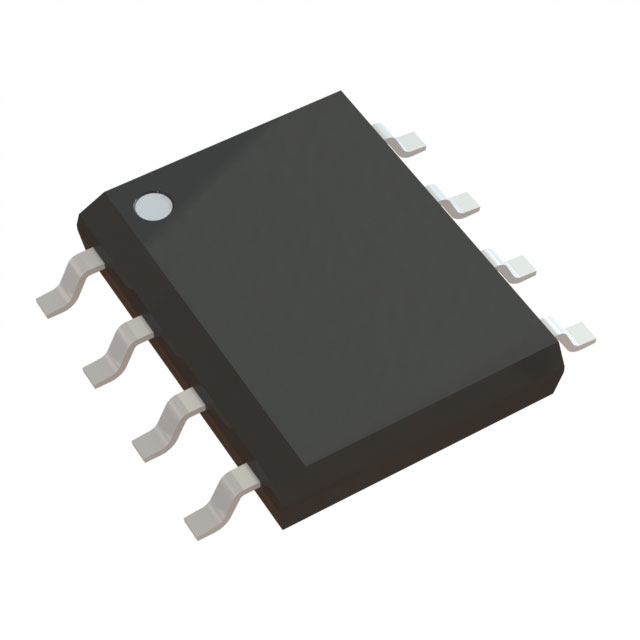

INFINEON TECHNOLOGIES DC-DC稳压器 IFX91041EJV33XUMA1

IFX91041EJV33XUMA1概述

    IFX91041: 1.8A DC/DC Step-Down Voltage Regulator

    1. 产品简介


    IFX91041 是一款高性能的单片集成直流到直流降压稳压器,适用于需要高达1.8A负载电流的应用场景。该系列产品具备多种输出电压选项(5.0V、3.3V或可调),适用于各种工业和运输应用。

    2. 技术参数


    - 输出电压版本:5.0V、3.3V 或可调输出电压
    - 输入电压范围:4.75V 到 45V
    - 开关频率:370kHz
    - 最大输出电流:1.8A
    - 输出电压精度:±2%(满载时为±4%)
    - 工作温度范围:-40°C 至 +125°C
    - 封装形式:PG-DSO-8-27
    - 绿色产品:符合RoHS标准

    3. 产品特点和优势


    - 集成式功率晶体管:简化电路设计,减少外部组件。
    - PWM调节与前馈控制路径:实现快速的线路瞬态响应。
    - 软启动功能:降低启动时的电流峰值和电压过冲。
    - 低功耗:关闭状态下电流消耗小于2μA。
    - 热关断保护:防止过热损坏。
    - 环境友好:符合RoHS标准。

    4. 应用案例和使用建议


    - 汽车和运输应用:可用于电动车窗、车灯控制系统等,确保稳定的工作电压。
    - 工业应用:适用于工厂自动化设备、传感器等需要高可靠性的场合。

    使用建议:
    - 确保补偿网络(补偿电容CCOMP 和电阻RCOMP)正确连接,以保证控制环路的稳定性。
    - 使用肖特基二极管进行能量回收,以提高效率。
    - 选择合适的电感值和电容器件,以满足不同应用的需求。

    5. 兼容性和支持


    - 兼容性:适合于与标准电源模块配套使用,适用于多种电源系统。
    - 技术支持:提供详细的文档和支持,涵盖设计指南和常见问题解答。

    6. 常见问题与解决方案


    - Q: 如何设置输出电压?
    - A: 使用反馈引脚(FB)和外部电阻分压器来设置所需的输出电压。
    - Q: 如何选择合适的电感值?
    - A: 参考应用文档,根据应用需求和负载条件选择合适的电感值。
    - Q: 如何避免热关断?
    - A: 确保良好的散热设计,如使用散热器并合理布局电路板,保持足够的空气流通。

    7. 总结和推荐


    IFX91041是一款优秀的直流到直流降压稳压器,具备出色的性能和可靠性。它特别适合于工业和运输领域的各种应用。如果你正在寻找一个高效、可靠的电源解决方案,IFX91041是一个值得推荐的选择。它的多功能性和易于使用的设计使其成为许多应用场景的理想之选。

IFX91041EJV33XUMA1参数

参数
最小输出电压 3.3V
拓扑 Buck
功能 Step-Down
同步整流器 No
最大输出电压 3.3V
输出类型 Fixed
最小输入电压 4.75V
输出数量 1
开关频率 370KHz
最大输入电压 45V
长*宽*高 4.9mm*3.9mm*1.45mm
通用封装 SOP
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

IFX91041EJV33XUMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IFX91041EJV33XUMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES DC-DC稳压器 INFINEON TECHNOLOGIES IFX91041EJV33XUMA1 IFX91041EJV33XUMA1数据手册

IFX91041EJV33XUMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
