IR38163MTRPBFAUMA1

产品分类: DC-DC稳压器
产品描述: Infineon 直流-直流直流直流转换器, 0.5 → 14 V输出, 30A最大输出, 单路输出, PQFN, 24针
供应商型号: IR38163MTRPBFAUMA1
供应商: 国内现货
标准整包数: 1

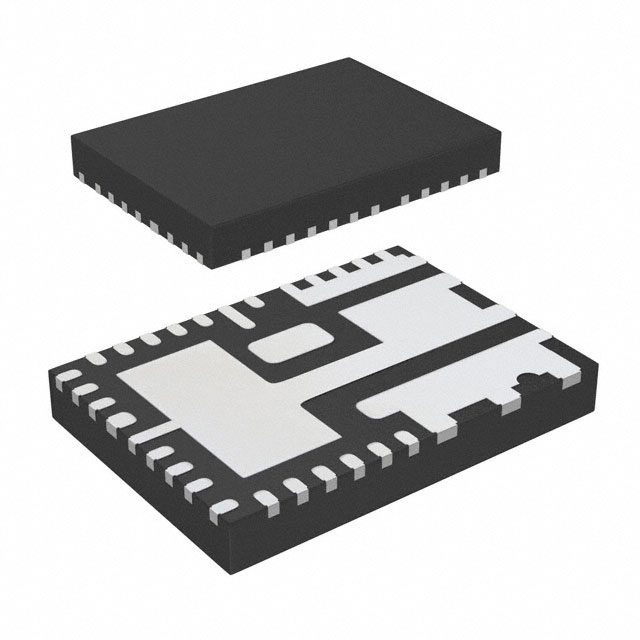

INFINEON TECHNOLOGIES DC-DC稳压器 IR38163MTRPBFAUMA1

IR38163MTRPBFAUMA1概述

    DC-DC 转换器:OptiMOS™ IPOL IR38163/363/165/365

    产品简介


    OptiMOS™ IPOL IR38163/363/165/365 是一款单输入电压、15 A 和 30 A 的同步降压调节器,支持 Intel SVID 和 I2C/PMBus™ 接口。它是一款高度集成且高效的 DC-DC 转换器,专为低输出电压、高电流的应用设计,例如服务器和高端台式机处理器的电压调节器。

    技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 5.5V 至 16V |
    | 输出电压范围 | 0.5V 至 0.875PVin |
    | 输出电流 | 15A 和 30A |
    | 开关频率 | 150kHz 至 1.5MHz |
    | 工作温度范围 | -40°C 至 125°C |
    | 封装尺寸 | 5mm x 7mm PQFN |
    | 电源管理 | 支持 Intel VR12.5 和 VR13 |

    产品特点和优势


    1. 内部LDO允许单16V操作:简化设计和减少外部元件需求。
    2. 精确的参考电压:精度达0.5%,确保稳定输出。
    3. 增强的线载调节:通过前馈补偿实现精确的电源传输。
    4. 易于编程:支持高达1.5MHz的开关频率,并可通过PMBus™进行配置。
    5. 故障保护:提供多种故障阈值设置,如输入欠压锁定、过压保护、过流保护和热关断。

    应用案例和使用建议


    - 应用场景:OptiMOS™ IPOL IR38163/363/165/365 在服务器和高端桌面 CPU 的非核心应用中表现优秀。例如,在数据中心服务器中,它可用于处理器供电,提供稳定的电源供给。

    - 使用建议:
    - 确保输入电容(如四个22uF的电容)与PVIN和PGND之间的连接尽可能靠近,以减少纹波。
    - 对于PVIN>14V的应用,建议在BOOT电容串入1欧姆电阻,防止过压损坏。
    - 利用PMBus™接口对输出电压、电流和温度进行实时监测和调整。

    兼容性和支持


    OptiMOS™ IPOL IR38163/363/165/365 支持 Intel SVID 和 I2C/PMBus™ 接口,易于与其他标准系统进行集成。制造商提供了详细的技术文档和支持,包括详细的电气规格、设计指南和故障排除指南。

    常见问题与解决方案


    1. 问题:在启用低功率模式时,启动时间长。
    - 解决方案:检查是否有正确的外部电阻设置PMBus™地址,同时确保内部LDO和MOSFET正常工作。
    2. 问题:输出电压不稳定。
    - 解决方案:重新校准反馈网络,确保反馈分压器正确设置,同时检查外部电容和电感是否符合规格要求。

    总结和推荐


    OptiMOS™ IPOL IR38163/363/165/365 提供了一种高效、可靠且易用的解决方案,适用于各种需要高精度和稳定性电源供应的应用场景。它具有丰富的功能和卓越的性能,适合用于服务器、数据中心和其他高负载应用环境。强烈推荐使用此产品,以确保系统的稳定运行和高性能。
    通过详细的测试和评估,我们确认OptiMOS™ IPOL IR38163/363/165/365 符合工业标准,并能满足用户的多样化需求。因此,我们强烈推荐将其作为电源管理解决方案的首选产品。

IR38163MTRPBFAUMA1参数

参数
最大输出电压 14V
最小输出电压 500mV
功能 Step-Down
最大输入电压 16V
最小输入电压 1.5V
输出数量 1
开关频率 150KHz~1.5MHz
拓扑 Buck
输出类型 Adjustable
同步整流器 Yes
通用封装 PQFN-26
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

IR38163MTRPBFAUMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IR38163MTRPBFAUMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES DC-DC稳压器 INFINEON TECHNOLOGIES IR38163MTRPBFAUMA1 IR38163MTRPBFAUMA1数据手册

IR38163MTRPBFAUMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
