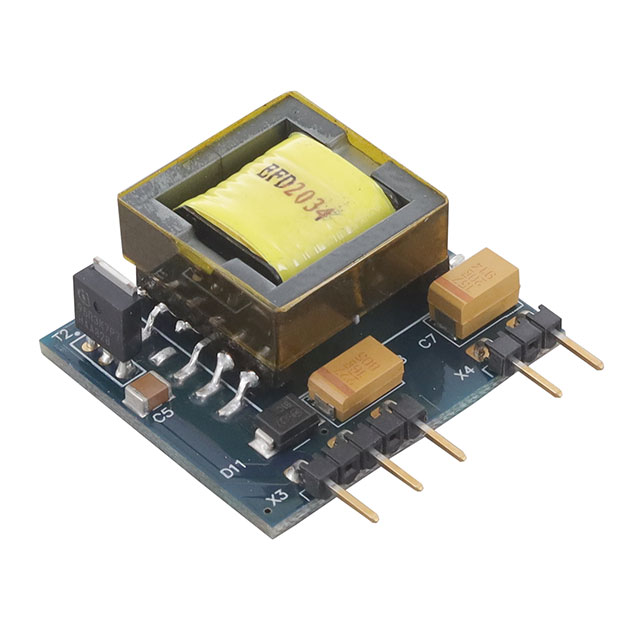

KIT6W13VP7950VTOBO1

产品分类: DC-DC稳压器
产品描述: Infineon MOSFET驱动器评估测试板, 评估板
供应商型号: 3529891
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES DC-DC稳压器 KIT6W13VP7950VTOBO1

KIT6W13VP7950VTOBO1概述

    # KIT6W13VP7950V 技术手册概述

    产品简介


    基本介绍
    KIT6W13VP7950V 是一款辅助电源解决方案,适用于服务器、电信和工业应用。它采用了Infineon的第五代控制器,集成了CoolMOS™ P7 SJ MOSFET(IPU95R3K7P7)和ICE5QSAG准谐振(QR)反激式控制器。该板的主要输出为13V直流电,最大功率为6W。
    应用领域
    - 服务器:提供给风扇、栅极驱动器和控制器所需的电力。
    - 电信:作为备用电源系统的一部分,提供持续稳定的电力。
    - 工业:适用于需要高效、可靠电源解决方案的工业设备。

    技术参数


    | 参数 | 描述 | 数值 |
    |
    | 输入电压范围 | 直流90V至440V | 90VDC - 440 VDC |
    | 输出电压 | 13V直流 | 13VDC (prim. + sec. side) |
    | 输出功率 | 最大6W | 6W (pri. + sec. side) |
    | 效率 | 最大85% | 85% |
    | 工作频率 | 25kHz 至 60kHz | Switching frequency min [kHz]: 25, max [kHz]: 60 |

    产品特点和优势


    - 高效率:最高可达到85%的转换效率,这得益于CoolMOS™ P7 SJ MOSFET家族和QR开关模式。
    - 自动重启恢复机制:最小化对系统操作的中断。
    - 广泛保护功能:内置多种保护机制,提高系统可靠性。
    - 快速启动性能:通过级联配置实现快速启动。

    应用案例和使用建议


    该板主要用于服务器、电信和工业应用中的小型偏置电源解决方案。典型应用场景是在Boost PFC转换器的400VDC输出端持续供电,为风扇、栅极驱动器和控制器提供电力。
    使用建议
    1. 环境适应性:确保输入电压在指定范围内(90VDC至440VDC),以维持正常运行。
    2. 热管理:在高负载情况下注意散热,避免过热。
    3. 保护设置:根据具体应用场景,调整过压和欠压保护阈值。

    兼容性和支持


    该板与Infineon提供的其他组件高度兼容。厂商提供了丰富的技术支持,包括评估板、设计参考、仿真模型等资源。您可以访问Infineon的官方网站获取更多详细信息。

    常见问题与解决方案


    1. 输入电压超出范围
    - 解决方案:检查并调整输入电压,确保其在90VDC至440VDC范围内。
    2. 温度过高
    - 解决方案:安装散热片或强制风冷系统以提高散热效果。
    3. 保护电路触发
    - 解决方案:根据具体情况调整过压和欠压保护设置。

    总结和推荐


    综合评估
    KIT6W13VP7950V 是一款针对高效率和可靠性的辅助电源解决方案。其内置的多种保护机制和快速启动性能使其非常适合服务器、电信和工业应用。对于需要高性能辅助电源的应用场景,推荐使用这款产品。
    推荐使用结论
    该产品凭借其高效率、自动重启恢复机制和广泛的保护功能,在多种应用场景下表现优异。强烈推荐在高要求的工业和电信应用中使用。

KIT6W13VP7950VTOBO1参数

参数
最小输入电压 120V
拓扑 -
输出类型 1,Isolated
最小输出电压 -
最大输出电压 12V
输出数量 -
功能 MOSFET驱动器
同步整流器 -
最大输入电压 440V
开关频率 -
零件状态 在售
包装方式 散装
