KIT6W12VICE5TOBO1

产品分类: DC-DC稳压器
产品描述: 直流-直流转换器评估测试板, 评估板, ICE5QSAG, IPU80R4K5P7芯片
供应商型号: 2981487
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES DC-DC稳压器 KIT6W12VICE5TOBO1

KIT6W12VICE5TOBO1概述


    产品简介

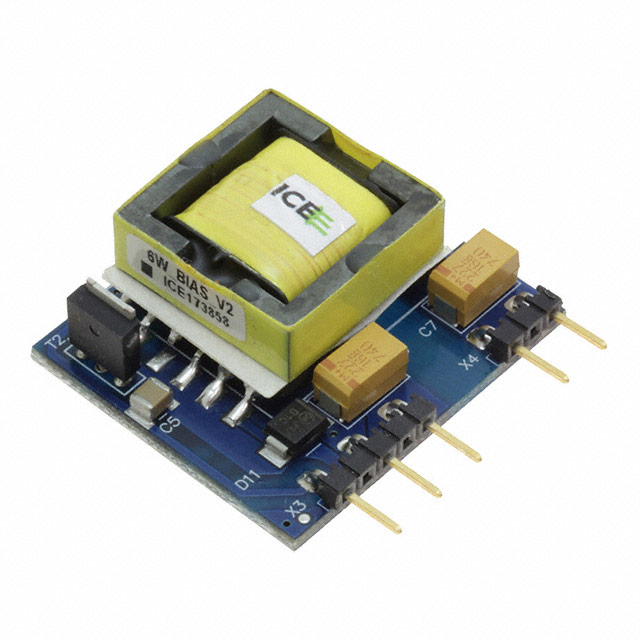

    Bias Supply DC-DC KIT6W12VICE5
    产品类型:
    Bias Supply DC-DC是一款辅助电源解决方案,采用离线开关模式电源(SMPS)电流模式控制器IC,结合了800 V CoolMOS™ P7 SJ MOSFET。
    主要功能:
    该模块集成了Infineon最新的第五代准谐振飞跨PWM控制器ICE5QSAG,具备高性能和全面的保护功能,旨在提升系统的鲁棒性。
    应用领域:
    适用于工业控制、电源转换、通信设备、消费电子产品等多种应用场景。

    技术参数


    输入电压: 90 VDC - 400 VDC
    输出电压: 12 VDC(初级和次级侧)
    输出功率最大值: 6 W(初级和次级侧)
    控制器芯片:
    - 型号: ICE5QSAG
    - 描述: 第五代准谐振飞跨PWM控制器,提供高性能和多种保护功能。
    - 特点:
    - 新型准谐振开关方案
    - 快速可调的启动配置
    - 两级可选的主动突发模式
    - 内置数字软启动
    - 循环峰值电流限制
    - 负载减小时数字频率降低以提高效率
    - 可调的线路输入过压和棕色IN/OUT保护
    - VCC和CS引脚接地短路保护
    - 过流保护(OLP)、输出短路保护、输出过压保护、热保护(带滞后)和VCC过压/欠压保护
    - 所有保护功能的自动重启

    产品特点和优势


    - 高效能: 采用最新CoolMOS™ P7 SJ MOSFET家族和准谐振开关方案,实现高效率。
    - 系统鲁棒性: 全面的保护覆盖范围,提高系统的鲁棒性。
    - 快速启动: 利用漏极配置实现快速启动性能。
    - 可靠性: 自动重启恢复机制以最小化系统操作中断。

    应用案例和使用建议


    应用案例:
    该产品可与EVAL800WZVSFBCFD7, EVAL2KWZVSFBCFD2, EVAL2KWZVSFBCFD7, EVAL2.5KWCCM4PIN和EVAL2K5WCCM4P等板卡配合使用。
    使用建议:
    - 确保输入电压在90 VDC至400 VDC之间,避免电压波动。
    - 在负载变化时调整频率,以达到最佳效率。
    - 监控温度,确保系统不超温运行。

    兼容性和支持


    兼容性:
    - 该产品可以与上述提到的评估板(如EVAL800WZVSFBCFD7)和其他Infineon的板卡兼容。
    - 提供配套的技术材料,包括应用笔记、仿真模型、数据手册、PCB设计数据等。
    支持和服务:
    - 提供在线工具和搜索工具。
    - 可订阅Infineon的新闻通讯,了解最新动态和技术更新。
    - 通过www.infineon.com/mediacenter获取视频资源。

    常见问题与解决方案


    常见问题及解决方案:
    1. 问题: 启动时间长
    解决方案: 检查是否有正确的启动配置,确保电路无误。
    2. 问题: 输出电压不稳定
    解决方案: 检查负载情况和输入电压,调整相应的设置。
    3. 问题: 过热
    解决方案: 检查散热措施是否到位,确保风扇或其他散热设备正常运行。

    总结和推荐


    综合评估:
    Bias Supply DC-DC KIT6W12VICE5凭借其高效率、系统鲁棒性和快速启动性能,成为一款非常出色的辅助电源解决方案。其广泛的保护功能确保了系统的长期稳定运行。
    推荐使用:
    鉴于其高效性、可靠性以及良好的支持服务,强烈推荐在各种需要高可靠性的工业控制和通信设备中使用Bias Supply DC-DC KIT6W12VICE5。

KIT6W12VICE5TOBO1参数

参数
最大输入电压 400V
输出类型 1,Isolated
输出数量 -
最小输入电压 90V
同步整流器 -
最小输出电压 -
开关频率 -
功能 DC-DC转换器
拓扑 -
最大输出电压 12V
零件状态 在售
包装方式 盒装

KIT6W12VICE5TOBO1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

KIT6W12VICE5TOBO1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES DC-DC稳压器 INFINEON TECHNOLOGIES KIT6W12VICE5TOBO1 KIT6W12VICE5TOBO1数据手册

KIT6W12VICE5TOBO1封装设计

查看详情并下载
Symbol
Footprint
3D Model
