首页  >  产品百科  >  EL357N(C)(TA)-VG

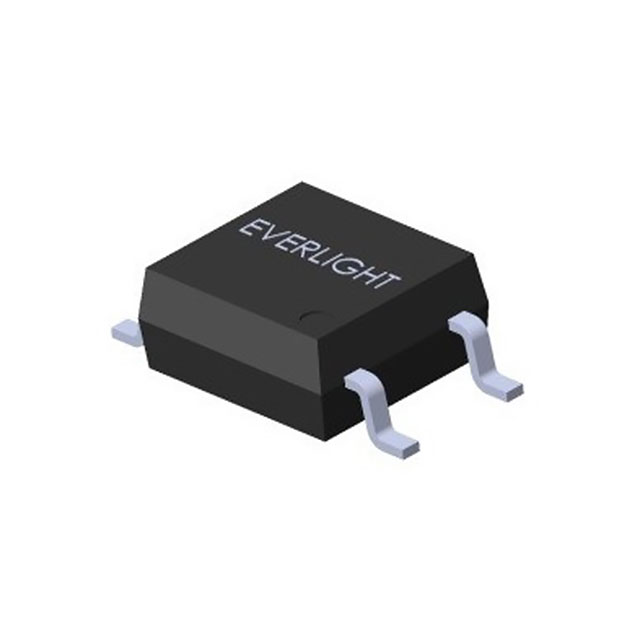

EL357N(C)(TA)-VG

产品分类: 光电耦合器
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 1.2V 3μs Transistor 1 80V 50mA 3.75KV 直流 4μs 400% 200mV SOP-4 贴片安装 4.1mm(长度)*4.4mm(宽度)
供应商型号: 14M-EL357N(C)(TA)-VG
供应商: 云汉优选
标准整包数: 3000
EVERLIGHT/台湾亿光电子 光电耦合器 EL357N(C)(TA)-VG

EL357N(C)(TA)-VG概述

    EL357N-G 系列光电耦合器技术手册解析

    产品简介


    产品类型: EL357N-G系列是一种四脚小外形表面贴装(SOP)封装的光电耦合器,集成了红外发光二极管(LED)和光电晶体管检测器。
    主要功能: 该光电耦合器主要用于不同电位和阻抗电路之间的信号传输。它通过光学耦合将输入端的电信号转换为光信号,再由输出端的光电晶体管将光信号转换回电信号,从而实现电气隔离。
    应用领域: 主要应用于直流-直流变换器(DC-DC converters)、可编程控制器(Programmable controllers)和电信设备(Telecommunication equipments)中。

    技术参数


    - 输入参数:
    - 正向电流(IF):最大50 mA
    - 脉冲正向电流(IFP):1 A
    - 反向电压(VR):最大6 V
    - 输入电容(Cin):范围30-250 pF
    - 输出参数:
    - 输出饱和电压(VCE(sat)):0.1-0.2 V(IF=20mA, IC=1mA)
    - 暗电流(ICEO):最大100 nA(VCE=20V, IF=0mA)
    - 电流传输比(CTR):50%-600%(IF=5mA, VCE=5V)
    - 工作条件:
    - 工作温度范围:-55°C 至 +110°C
    - 存储温度范围:-55°C 至 +125°C
    - 绝缘电压:3750 Vrms
    - 其他参数:
    - 封装尺寸:详见附图
    - 包装选项:详见附表

    产品特点和优势


    - 高隔离度: 该光电耦合器提供高达3750 Vrms的绝缘电压,能够有效地隔离不同的电位。
    - 高可靠性: 通过多个国际认证机构的批准(如UL、VDE、CSA等),确保了产品的质量和安全性。
    - 紧凑设计: 采用SOP封装,高度仅为2.0 mm,适合于空间受限的应用场合。
    - 环保材料: 无卤素,符合RoHS标准,对环境友好。

    应用案例和使用建议


    应用案例: 在直流-直流变换器中,该光电耦合器可以有效隔离电源电路与控制电路,确保系统的稳定运行。例如,在一个电源供应模块中,通过光电耦合器可以将反馈信号隔离传递到控制板上,保证系统稳定性和安全性。
    使用建议:
    1. 预热条件: 在进行回流焊时,建议的预热时间为60-120秒,峰值温度为260°C。
    2. 焊接条件: 为了避免损坏,焊接温度不应超过最高允许值,并确保焊接过程平稳。
    3. 避免过度压力: 在安装过程中,避免对元件施加过大的压力,以防止损坏。

    兼容性和支持


    兼容性: EL357N-G系列光电耦合器具有良好的互换性和兼容性,适用于多种电子设备和模块中。同时,Everlight公司提供了详细的包装和装配指南,方便用户选择合适的包装选项。
    支持和服务: Everlight公司为客户提供全面的技术支持和售后服务,包括产品咨询、技术支持和故障排除服务。对于任何技术问题,用户可以通过官方渠道获得及时的帮助和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接时温度过高导致损坏 | 确保焊接温度不超过最高限制,严格遵循焊接工艺规范 |
    | 绝缘电阻下降 | 检查是否在潮湿环境中存放,必要时重新进行绝缘测试 |
    | 开关时间不稳定 | 优化驱动电流和负载条件,确保电路匹配 |

    总结和推荐


    综合评估: EL357N-G系列光电耦合器以其卓越的电气隔离性能、紧凑的设计和多样的认证获得了广泛认可。适用于需要高可靠性和强隔离的应用场合。
    推荐: 鉴于其出色的功能和应用表现,强烈推荐使用EL357N-G系列光电耦合器,特别是在那些对信号隔离和电气稳定性有较高要求的电子设备中。

EL357N(C)(TA)-VG参数

参数
导通时间 -
上升时间 3μs
下降时间 4μs
输入类型 直流
输出类型 Transistor
关闭时间 -
通道数 1
最大输出电流 50mA
电流传输比 400%
隔离电压 3.75KV
最大输出电压 80V
Vf-正向电压 1.2V
Vce-集电极-发射极饱和电压 200mV
长*宽*高 4.1mm(长度)*4.4mm(宽度)
通用封装 SOP-4
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

EL357N(C)(TA)-VG数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 光电耦合器 EVERLIGHT/台湾亿光电子 EL357N(C)(TA)-VG EL357N(C)(TA)-VG数据手册

EL357N(C)(TA)-VG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.2721
9000+ ¥ 0.2644
18000+ ¥ 0.2567
库存: 81000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 816.3
