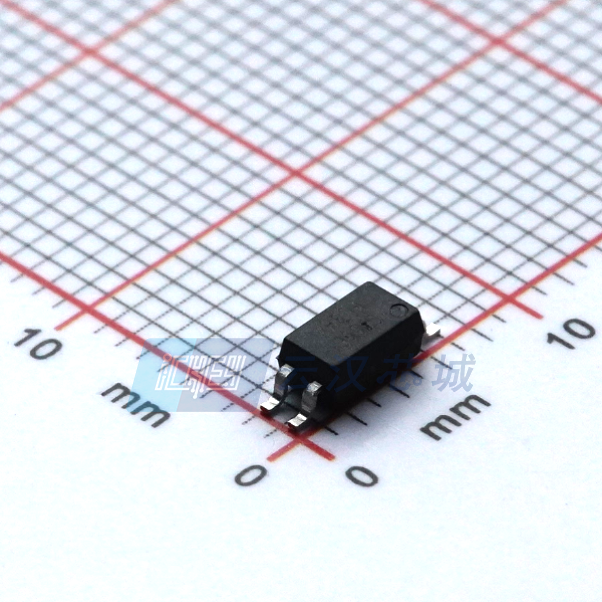

EL3H7(C)(TA)-VG

产品分类: 光电耦合器
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 1.2V 5μs Transistor 1 80V 50mA 3.75KV 直流 3μs 200-400% 100mV SOIC-4-175MIL 贴片安装
供应商型号: 31M-EL3H7(C)(TA)-VG
供应商: 云汉优选
标准整包数: 5
EVERLIGHT/台湾亿光电子 光电耦合器 EL3H7(C)(TA)-VG

EL3H7(C)(TA)-VG概述

    电子元器件产品技术手册:EL3H7-G系列光耦合器

    1. 产品简介


    EL3H7-G系列光耦合器是一款由红外发光二极管(IR LED)和光电晶体管组成的光耦合器,通过绿色化合物封装而成。这款器件采用小型表面贴装(SMD)封装,非常适合应用于直流-直流转换器、可编程控制器以及电信设备等领域。
    - 产品类型:光电耦合器
    - 主要功能:实现电路间的信号传输,提供高隔离电压
    - 应用领域:
    - 直流-直流转换器
    - 可编程控制器
    - 电信设备
    - 不同电位和阻抗电路之间的信号传输

    2. 技术参数


    根据EL3H7-G系列的技术规格书,以下是该器件的主要技术参数:
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
    ||
    | 输入正向电流 | IF | - | - | 50 | mA
    | 峰值正向电流(脉冲) | IFP | - | - | 1 | A | 1微秒脉冲 |
    | 反向电压 | VR | - | - | 6 | V
    | 功率耗散 | PD | - | - | 70 | mW | Ta < 90°C时下降速率2mW/°C |
    | 集电极电流 | IC | - | - | 50 | mA
    | 集电极-发射极电压 | VCEO | 80 | - | - | V | IC = 0.1mA |
    | 发射极-集电极电压 | VECO | 7 | - | - | V | IE = 0.1mA |
    | 隔离电压(AC,1分钟) | VISO | - | - | 3750 | Vrms | 40~60% RH |
    | 操作温度 | TOPR | -55 | - | 110 | °C
    | 存储温度 | TSTG | -55 | - | 125 | °C
    | 焊接温度 | TSOL | - | - | 260 | °C | 10秒内 |

    3. 产品特点和优势


    EL3H7-G系列光耦合器具备以下独特的功能和优势:
    - 环保材料:符合卤素自由标准(Br < 900 ppm,Cl < 900 ppm,Br+Cl < 1500 ppm),符合REACH规定。
    - 高隔离电压:提供3750Vrms的高隔离电压,保证了电路间的高度绝缘。
    - 紧凑设计:采用4针SSOP封装,具有2.0mm的高度,便于安装和节省空间。
    - 广泛认证:UL和cUL、VDE、SEMKO、NEMKO、DEMKO和FIMKO认证。
    - 性能优异:电流转移比(CTR)范围为50%到600%,视输入电流而定,确保高效能信号传输。
    这些特点使其在各种应用中表现出色,特别是在需要高度隔离和高效信号传输的应用场景中。

    4. 应用案例和使用建议


    EL3H7-G系列光耦合器通常应用于直流-直流转换器、可编程控制器以及电信设备等场景,通过提供高隔离度来增强电路的安全性和稳定性。
    使用建议:
    - 在选择使用EL3H7-G系列光耦合器时,应确保其操作温度范围符合实际应用场景的要求。
    - 尽可能减少干扰源,以提高光电耦合器的传输效率。
    - 使用过程中应注意焊接条件,避免高温导致的损坏。

    5. 兼容性和支持


    - 兼容性:该产品适用于多种SMD封装的电路板,并且能够与其他电子元器件配合使用。
    - 支持:制造商Everlight提供了详尽的技术文档和支持服务,帮助用户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题1:光电耦合器输出信号不稳定。
    - 解决方案:检查输入端的电流是否稳定,并确认焊接条件是否符合要求。

    - 问题2:光耦合器无法正常工作。
    - 解决方案:检查连接线和电源供应是否正确,确保没有反向电压施加在器件上。

    7. 总结和推荐


    EL3H7-G系列光耦合器凭借其高隔离电压、环保材料和广泛的认证,展现出优秀的性能和可靠性。尤其适合应用于需要高度隔离的场合,如电信设备和工业控制系统中。
    综合评估:
    - 优点:高隔离电压、紧凑设计、环保材料、多种认证。
    - 缺点:无明显不足之处。
    综上所述,强烈推荐在需要高度信号隔离和可靠性的场合下使用EL3H7-G系列光耦合器。

EL3H7(C)(TA)-VG参数

参数
最大输出电流 50mA
输出类型 Transistor
Vce-集电极-发射极饱和电压 100mV
隔离电压 3.75KV
Vf-正向电压 1.2V
最大输出电压 80V
电流传输比 200-400%
关闭时间 -
导通时间 -
下降时间 3μs
输入类型 直流
通道数 1
上升时间 5μs
通用封装 SOIC-4-175MIL
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

EL3H7(C)(TA)-VG数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 光电耦合器 EVERLIGHT/台湾亿光电子 EL3H7(C)(TA)-VG EL3H7(C)(TA)-VG数据手册

EL3H7(C)(TA)-VG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.5385
50+ ¥ 0.4295
150+ ¥ 0.3745
500+ ¥ 0.3311
2500+ ¥ 0.2865
5000+ ¥ 0.2618
库存: 49713
起订量: 5 增量: 5000
交货地:
最小起订量为:5
合计: ¥ 2.69
直接购买
加入购物车
