VRB4803LD-20WR3

产品分类: DC-DC稳压器
产品描述: 1 3.3V 75V 36V 通孔安装 50.8mm*25.4mm*11.8mm
供应商型号: SG-VRB4803LD-20WR3
供应商: 期货订购
标准整包数: 1

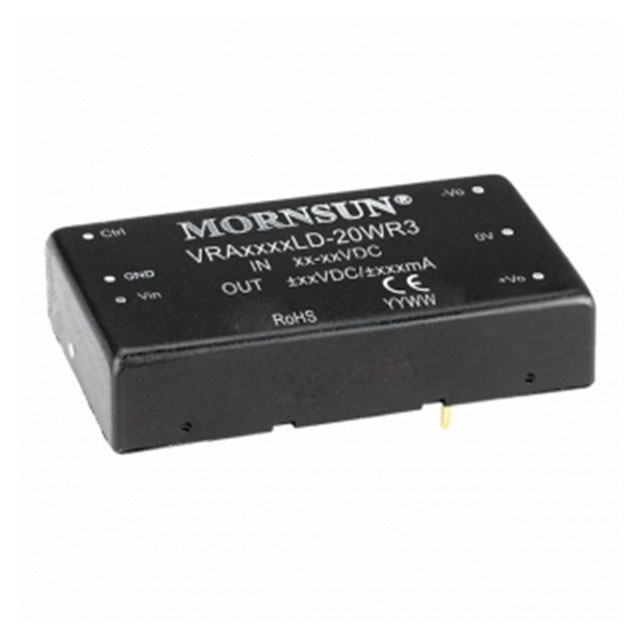

MORNSUN/广州金升阳科技 DC-DC稳压器 VRB4803LD-20WR3

VRB4803LD-20WR3概述

    DC/DC 模块电源 VRALD-20WR3 & VRBLD-20WR3 系列

    产品简介


    广州金升阳科技有限公司生产的DC/DC模块电源VRALD-20WR3 & VRBLD-20WR3系列,是一款高性能的隔离稳压正负双路/单路输出电源模块。该产品具有20W的输出功率,2:1宽电压输入范围,适用于数据传输设备、电池驱动设备、通讯设备、分布式电源系统、混合模/数系统、远程控制系统、工业机器人系统等多种应用领域。

    技术参数


    - 输出功率:20W
    - 输入电压范围:9-75VDC(根据型号不同有所区别)
    - 效率:最高可达90%
    - 空载功耗:低至0.15W
    - 隔离电压:1500VDC
    - 输出电压精度:±1%至±3%
    - 工作温度范围:-40℃ to +85℃
    - 负载调节率:±0.5%至±1.5%
    - 线性调节率:±0.2%至±0.5%
    - 瞬态恢复时间:300至500μs
    - EMC特性:CISPR32/EN55032 CLASS A/B(裸机/推荐电路)
    - 认证:EN62368认证

    产品特点和优势


    1. 宽输入电压范围:2:1范围适应性强。
    2. 高效率:最高达90%。
    3. 低空载功耗:0.15W,节能效果显著。
    4. 隔离电压高:1500VDC,确保安全。
    5. 多重保护机制:包括输出短路、过压、过流保护,提高可靠性。
    6. 工作温度宽泛:-40℃ to +85℃。
    7. 认证齐全:EN62368认证,符合多项国际标准。
    8. 金属六面屏蔽封装:提高抗干扰能力。

    应用案例和使用建议


    VRALD-20WR3 & VRBLD-20WR3系列已被广泛应用在各种工业场合,如数据传输设备、电池驱动设备、通讯设备、分布式电源系统等。例如,在分布式电源系统中,该电源模块能够稳定提供所需的电源,满足系统的多样化需求。在实际使用过程中,为了更好地发挥其性能,可以参考手册中的推荐电路图,适当增加输入输出外接电容以减少纹波。

    兼容性和支持


    该系列产品具有良好的兼容性,可根据具体需求进行选型。厂商提供了详尽的技术支持,包括产品定制服务,以满足客户的个性化需求。

    常见问题与解决方案


    1. Q: 如何避免模块在低负载下纹波超标?
    - A: 建议在5%以上负载使用,参考手册中的推荐电路图,适当增加输入输出外接电容。

    2. Q: 如何判断模块是否存在过热问题?
    - A: 可以通过测量模块的外壳温度来判断,正常情况下,外壳温度不应超过规定范围。
    3. Q: 模块启动时间较长,如何优化?
    - A: 可以检查输入电压是否稳定,确保输入电压达到启动阈值,同时适当调整外部电路设计。

    总结和推荐


    综上所述,VRALD-20WR3 & VRBLD-20WR3系列以其宽输入电压范围、高效率、低功耗、多重保护和广泛的温度适应性,成为一种理想的电源解决方案。特别是在数据传输、通信设备和分布式电源系统等应用场景中表现出色。广州金升阳科技有限公司提供的技术支持和定制服务也为用户提供了更多的灵活性。因此,强烈推荐这款产品作为高性能电源解决方案的选择。

VRB4803LD-20WR3参数

参数
输出数量 1
拓扑 -
最大输入电压 75V
同步整流器 -
功能 -
最小输出电压 -
开关频率 -
输出类型 -
最小输入电压 36V
最大输出电压 3.3V
长*宽*高 50.8mm*25.4mm*11.8mm
安装方式 通孔安装
应用等级 商用级
包装方式 托盘

VRB4803LD-20WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

VRB4803LD-20WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC稳压器 MORNSUN/广州金升阳科技 VRB4803LD-20WR3 VRB4803LD-20WR3数据手册

VRB4803LD-20WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 82.315
50+ ¥ 75.75
100+ ¥ 73.225
500+ ¥ 70.7
1000+ ¥ 68.175
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 82.31
