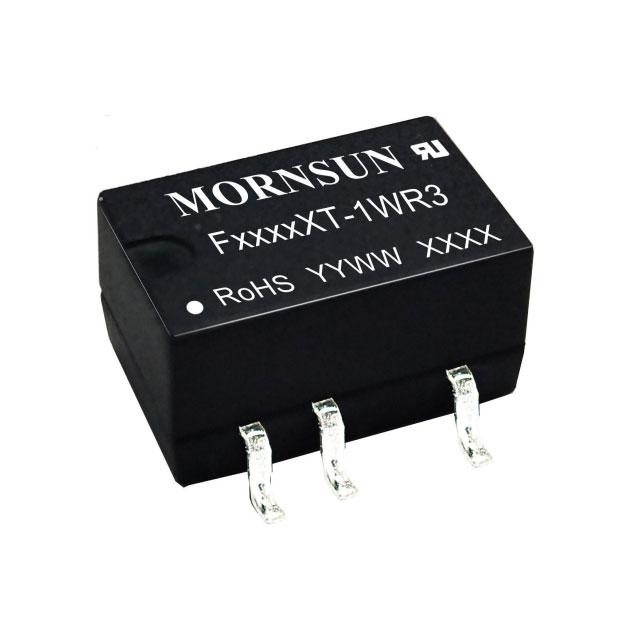

F1209XT-1WR3-TR

产品分类: DC-DC稳压器
产品描述: 1 9V 13.2V 10.8V 贴片安装,黏合安装 13.2mm*8.5mm*7.3mm
供应商型号: XN-F1209XT-1WR3-TR
供应商: 期货订购
标准整包数: 1
MORNSUN/广州金升阳科技 DC-DC稳压器 F1209XT-1WR3-TR

F1209XT-1WR3-TR概述

    FXT-1WR3-TR系列DC/DC模块电源技术手册

    1. 产品简介


    FXT-1WR3-TR系列DC/DC模块电源是专为板上电源系统设计的产品,尤其适用于需要产生与输入电源隔离的电压的应用场合。这类电源广泛应用于各种电子电路中,例如纯数字电路、低频模拟电路、继电器驱动电路以及数据交换电路等。FXT-1WR3-TR系列通过提供高效稳定的输出,满足了现代电子产品对电源管理的严格要求。

    2. 技术参数


    - 输入电压范围:12VDC (10.8-13.2V),15VDC (13.5-16.5V),24VDC (21.6-26.4V)
    - 输出电压范围:5VDC,9VDC,12VDC,15VDC
    - 输出电流范围:200mA(5VDC),111mA(9VDC),84mA(12VDC),67mA(15VDC),42mA(24VDC)
    - 满载效率:高达85%
    - 空载输入电流:低至8mA
    - 隔离电压:3000VDC
    - 工作温度范围:-40℃到+105℃
    - 封装尺寸:13.20 x 11.40 x 7.25 mm
    - 重量:1.4g
    - 输入输出纹波电流:不超过15mA
    - 冲击电压:1秒最大值为30VDC
    - 纹波噪声:20MHz带宽内30mVp-p到75mVp-p(5VDC/9VDC/12VDC/15VDC),24VDC输出为50mVp-p到100mVp-p
    - 温度漂移系数:满载下为±0.02%/℃
    - 开关频率:260kHz(满载,输入标称电压)
    - 平均无故障时间(MTBF):3500k hours(MIL-HDBK-217F@25℃)

    3. 产品特点和优势


    - 可持续短路保护:能够有效防止短路损坏。
    - 低空载输入电流:降低能耗,提高能效。
    - 宽工作温度范围:适用于多种恶劣环境。
    - 高效率:达到85%,节省能源。
    - 小型SMD封装:便于安装和节省空间。
    - 高隔离电压:提高安全性。
    - 国际标准引脚方式:方便与其他设备连接。

    4. 应用案例和使用建议


    FXT-1WR3-TR系列广泛应用于各种电子设备中,例如纯数字电路、低频模拟电路、继电器驱动电路等。为了进一步减少输入输出纹波,可以在输入输出端连接一个电容滤波网络。但需注意选用合适的滤波电容,以避免启动问题。对于每一路输出,推荐的容性负载值详见技术手册表1。

    5. 兼容性和支持


    FXT-1WR3-TR系列DC/DC模块电源与其他电子元器件具有良好的兼容性,可轻松集成到现有系统中。广州金升阳科技有限公司提供了详细的技术支持和维护服务,客户可以通过公司网站获得更多应用笔记和技术资料。

    6. 常见问题与解决方案


    - 问题1:输入输出纹波过高
    - 解决办法:检查电容滤波网络是否正确连接,并调整电容值以降低纹波。
    - 问题2:无法正常启动
    - 解决办法:确认负载值在推荐范围内,同时检查电源输入电压是否稳定。
    - 问题3:效率低下
    - 解决办法:检查散热情况,确保工作温度在正常范围内。

    7. 总结和推荐


    FXT-1WR3-TR系列DC/DC模块电源凭借其高效率、宽工作温度范围和良好的抗干扰能力,成为电子设备电源系统的理想选择。特别是在需要高可靠性、高能效的应用场景中表现出色。综合考虑其各项优势和广泛的适用范围,强烈推荐使用FXT-1WR3-TR系列DC/DC模块电源。
    如有更多技术疑问或需要定制化解决方案,请联系广州金升阳科技有限公司的技术支持团队。

F1209XT-1WR3-TR参数

参数
输出类型 -
同步整流器 -
开关频率 -
最大输出电压 9V
拓扑 -
最小输出电压 -
最大输入电压 13.2V
功能 -
最小输入电压 10.8V
输出数量 1
长*宽*高 13.2mm*8.5mm*7.3mm
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装
